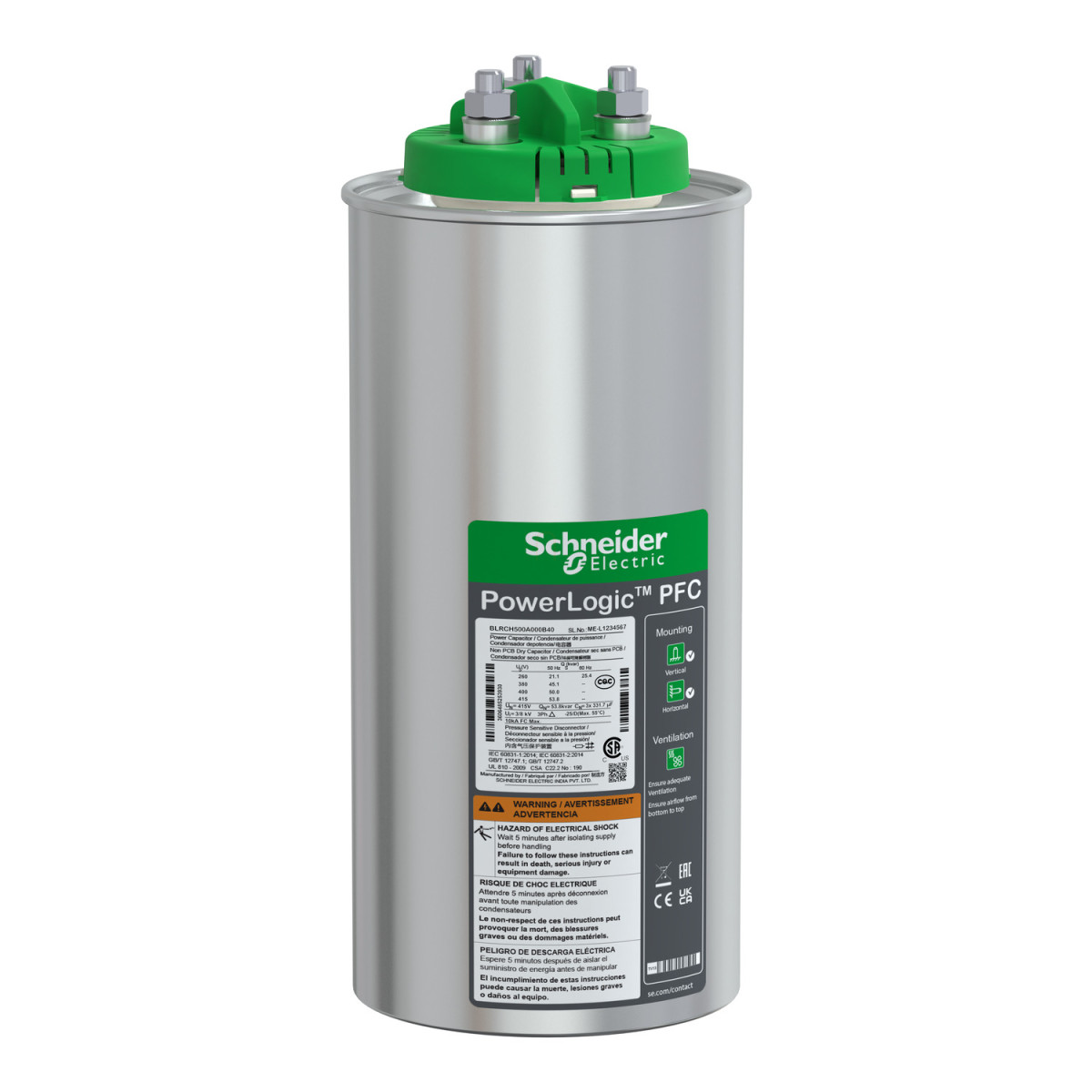

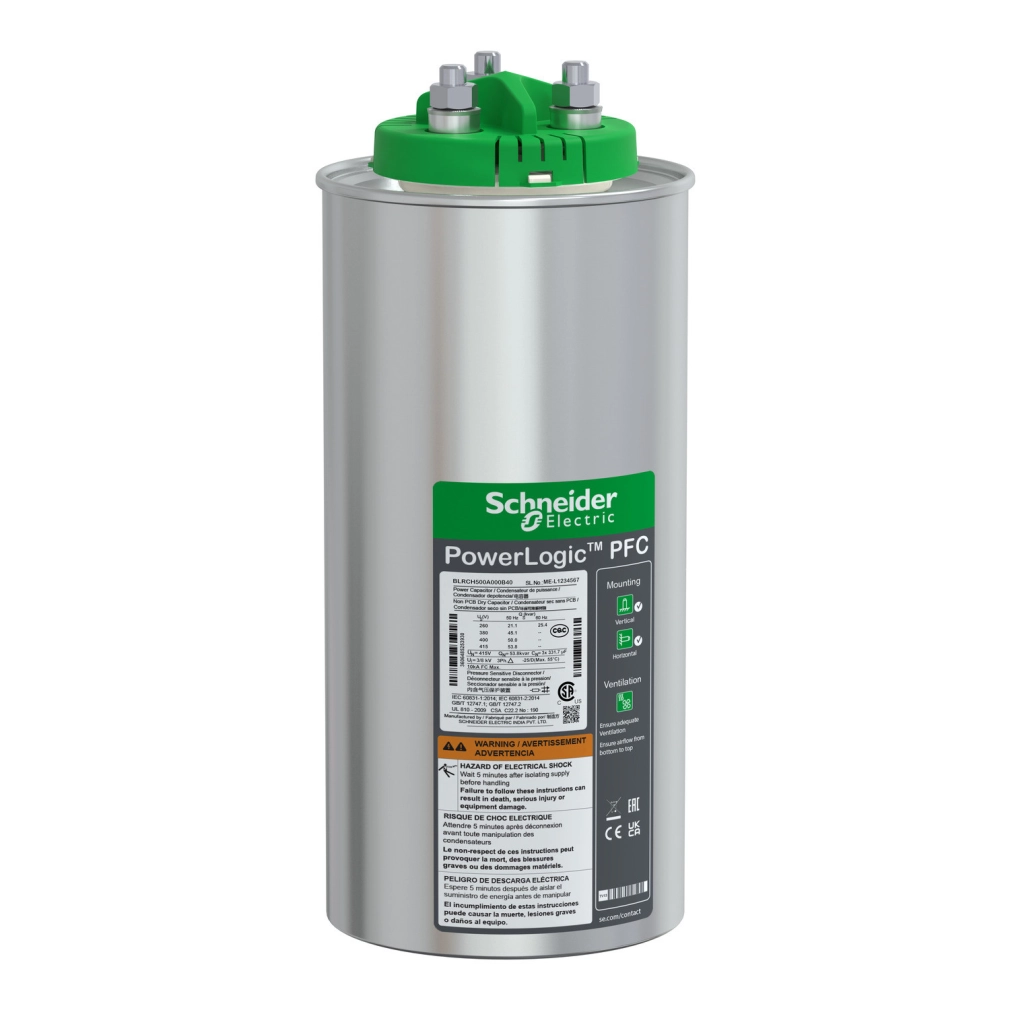

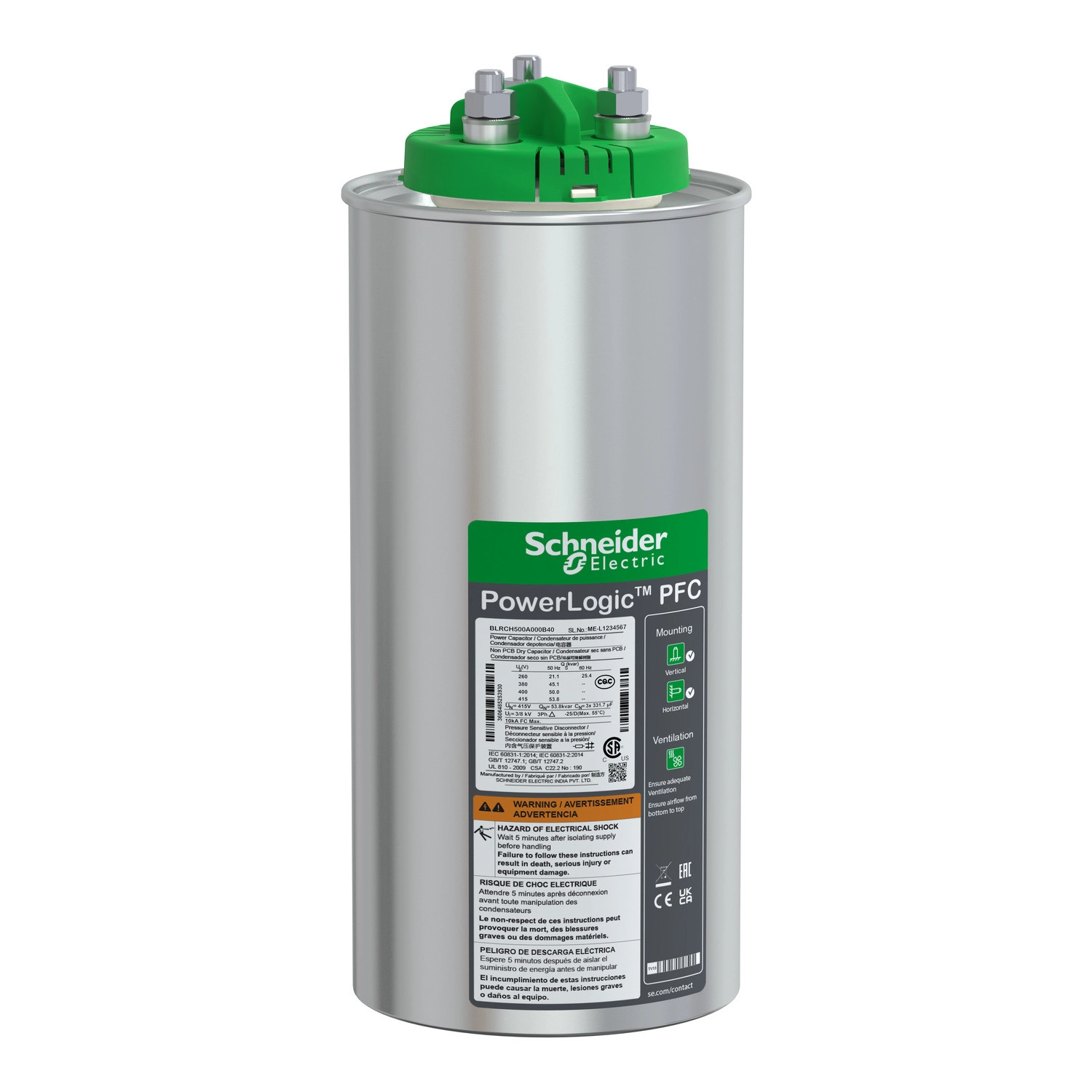

A Schneider Electric PowerLogic PFC BLRCH500A000B40 egy kiváló minőségű, nagy teherbírású kondenzátor, amely kifejezetten ipari alkalmazásokhoz és kompenzációs rendszerekhez lett tervezve. Ez a 50 kvar teljesítményű, 400 V-os kondenzátor a PowerLogic termékcsalád része, amely a Schneider Electric prémium villamossági megoldásait képviseli a modern energiagazdálkodás területén.
A BLRCH500A000B40 kondenzátor a HDuty sorozat tagja, amely kiemelkedő teljesítményt nyújt különböző hálózati körülmények között. Tervezésekor különös figyelmet fordítottak a tartósságra és a megbízhatóságra, amit a 130000 órás élettartam is bizonyít. A készülék rugalmasan alkalmazható, hiszen 380-415 V-os hálózatokban egyaránt használható, és támogatja mind az 50 Hz-es, mind a 60 Hz-es frekvenciát. A különböző feszültségszinteken eltérő teljesítményt nyújt: 380 V-on 45,1 kvar, 400 V-on 50 kvar, míg 415 V-on 53,8 kvar leadására képes.
Műszaki jellemzőit tekintve a kondenzátor 20%-os vagy annál kisebb hálózati harmonikus tartalom mellett optimális működést biztosít. Képes elviselni a névleges feszültség 1,1-szeresét folyamatosan (24 órás időszakon belül 8 órán keresztül), valamint a névleges áram 1,8-szorosát is tartósan képes kezelni. A készülék villamos tesztje során 2,15 x Un AC feszültséget kell kibírnia a terminálok között 10 másodpercig, továbbá a terminál és a burkolat között 660 V-ig 3 kV AC, 660 V felett pedig 6 kV AC feszültséget 10 másodpercig. A bekapcsolási áram a névleges áram 250-szeresét is elérheti, és évente akár 7000 kapcsolási műveletet is elvégezhet károsodás nélkül. A kondenzátor kiváló minőségű dielektromos anyagból készül, speciális metalizált polipropilén film Zn/Al ötvözettel, különleges ellenállással és profillal, valamint hullámvágott éllel. Az impregnálás PCB-mentes száraz PUR gyantával történik, amely biodegradábilis.
A termék rugalmas telepítési lehetőségeket kínál, beltéri használatra tervezték, és függőleges vagy vízszintes szerelést egyaránt lehetővé tesz. A csatlakozók csapos terminálként vannak kialakítva, ami megkönnyíti a biztonságos és tartós elektromos bekötést. Fizikai méreteit tekintve a kondenzátor átmérője 136 mm, magassága 321 mm. A kondenzátor IP00 védettségi szinttel rendelkezik, és akár 2000 méteres tengerszint feletti magasságban is telepíthető. A működési hőmérséklet-tartomány rendkívül széles: -25°C és +55°C között használható, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik. A kondenzátor megfelel a nemzetközi szabványoknak, köztük az IEC 60831-1 és IEC 60831-2 előírásainak, és D hőmérsékleti osztályba tartozik. A BLRCH500A000B40 energiahatékony megoldást kínál, amely hozzájárul a megtakarított és elkerült kibocsátásokhoz, így környezetvédelmi szempontból is előnyös választás lehet a vállalatok számára.
Schneider Electric VarplusCan - BLRCH500A000B40 - 50 kvar Serleg kondenzátor 400V műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kapacitás
Terméknév: PowerLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: HDuty
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Teljesítmény: 45.1 kvar 380 V 50 Hz; 50 kvar 400 V 50 Hz; 53.8 kvar 415 V 50 Hz
Maximum megengedett feszültség: 1.1 x Un (24 óra alatt 8 órán keresztül)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő adatok
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % és 10 % között
Feszültségteszt: 2.15 x Un AC a terminálok között 10 s-ig; <= 660 V - 3 kV AC a terminál és a burkolat között 10 s-ig; >= 660 V - 6 kV AC a terminál és a burkolat között 10 s-ig
Bekapcsolási áram: 250 x In
Maximum éves kapcsolási művelet: 7000
Élettartam: 130000 óra
Anyagok és felépítés
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, speciális él (hullámvágott)
Impregnáló anyag: Nem-PCB száraz PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozások - terminálok: Csapos terminálok
Szerelési mód: Függőleges/vízszintes
Méretek
Átmérő: 136 mm
Magasság: 321 mm
Nettó súly: 5.3 kg
Környezeti feltételek
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP00
Működési magasság: 2000 m
Hőmérsékleti osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
