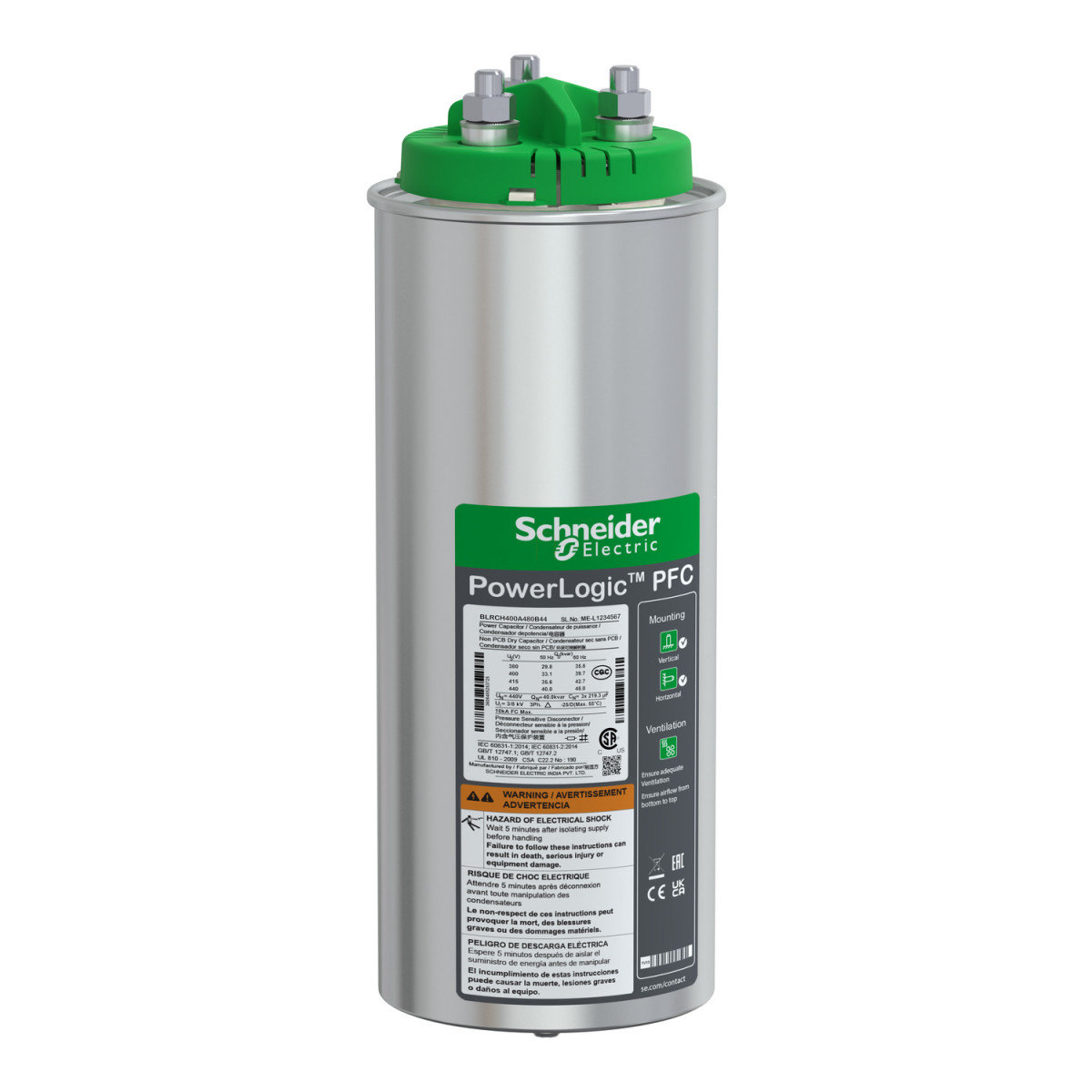

A PowerLogic PFC heavy duty kondenzátor sorozat kiváló megoldást nyújt az ipari rendszerek teljesítménytényező javítására, különösen olyan környezetekben, ahol a hálózati harmonikus tartalom elérheti a 20%-ot. A BLRCH400A480B44 típusú kondenzátor a Schneider Electric által fejlesztett HDuty termékcsaládba tartozik, ami kifejezetten a megbízható és hosszú élettartamú működést célozza meg.
Ez a 440 V névleges feszültségű kondenzátor 50 Hz frekvencián 40 kvar, míg 60 Hz frekvencián 48 kvar teljesítményt biztosít, így rugalmasan alkalmazható különböző ipari rendszerekben. A készülék kiemelkedő tulajdonságai közé tartozik a maximum 1,1 × Un megengedett túlfeszültség (24 órán belül 8 órán keresztül), valamint az 1,8 × In folyamatos túláram kapacitás. A BLRCH400A480B44 modell különösen hasznos olyan alkalmazásokban, ahol nagy mennyiségű induktív terhelés kompenzálása szükséges, például motorhajtások, transzformátorok vagy indukciós kemencék mellett.
A kondenzátor kivételes technikai jellemzőkkel rendelkezik: a dielektromos veszteség kevesebb mint 0,2 W/kvar, az összes teljesítményveszteség pedig 0,5 W/kVAr alatt marad. A kapacitástűrés -5% és +10% között mozog. A dielektrikum speciális Zn/Al ötvözettel metalizált polipropilén film, különleges ellenállással, profillal és hullámos vágású széllel, ami jelentősen növeli a termék élettartamát és megbízhatóságát. A kondenzátor impregnálására PCB-mentes, száraz PUR gyantát használnak, amely biodegradábilis, így környezetileg is előnyösebb választás.
A termék IP00 védettséggel rendelkezik, és kizárólag beltéri telepítésre alkalmas. ClampTite csatlakozópontokkal van ellátva, ami megkönnyíti a szerelést és a biztos elektromos kapcsolatot garantálja. Telepíthető függőleges és vízszintes pozícióban is, méreteit tekintve 116 mm átmérőjű és 321 mm magasságú, tömege pedig 4,1 kg. A kondenzátor maximális 7000 kapcsolási műveletet visel el évente, és kivételesen hosszú, 130 000 órás szolgálati élettartammal rendelkezik. Az üzemeltetési körülményeket tekintve -25°C és +55°C közötti környezeti hőmérsékleten használható, akár 95% relatív páratartalom mellett is, maximum 2000 méter tengerszint feletti magasságig. A termék megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, D hőmérsékleti osztályba tartozik.
Schneider Electric VarplusCan - BLRCH400A480B44 - 40 kvar Serleg kondenzátor 440V műszaki adatok
Alapadatok
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Modell: BLRCH400A480B44
Elektromos paraméterek
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek: 40 kvar 440 V 50 Hz / 48 kvar 440 V 60 Hz
Névleges feszültség: 440 V AC 50/60 Hz
Maximális megengedett feszültség: 1.1 × Un (24 órán belül 8 óráig)
Folyamatos túláram kapacitás: 1.8 × In
Beáramlási áram: 250 × In
Hálózati harmonikus tartalom: <= 20 %
Veszteségek és toleranciák
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5 % - 10 %
Vizsgálati értékek
Feszültség teszt: 2.15 × Un AC a csatlakozók között 10 másodpercig
≤ 660 V - 3 kV AC a csatlakozó és tartály között 10 másodpercig
≥ 660 V - 6 kV AC a csatlakozó és tartály között 10 másodpercig
Élettartam adatok
Maximális kapcsolási művelet évente: 7000
Szolgálati élettartam: 130000 óra
Anyagjellemzők
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, különleges ellenállással és profillal, speciális szél (hullámos vágás)
Impregnálási anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítési és fizikai jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozók - terminálok: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 116 mm
Magasság: 321 mm
Nettó súly: 4.1 kg
Környezeti feltételek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi szint: IP00
Üzemelési magasság: 2000 m
Hőmérsékleti osztály: D
Üzemelési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
