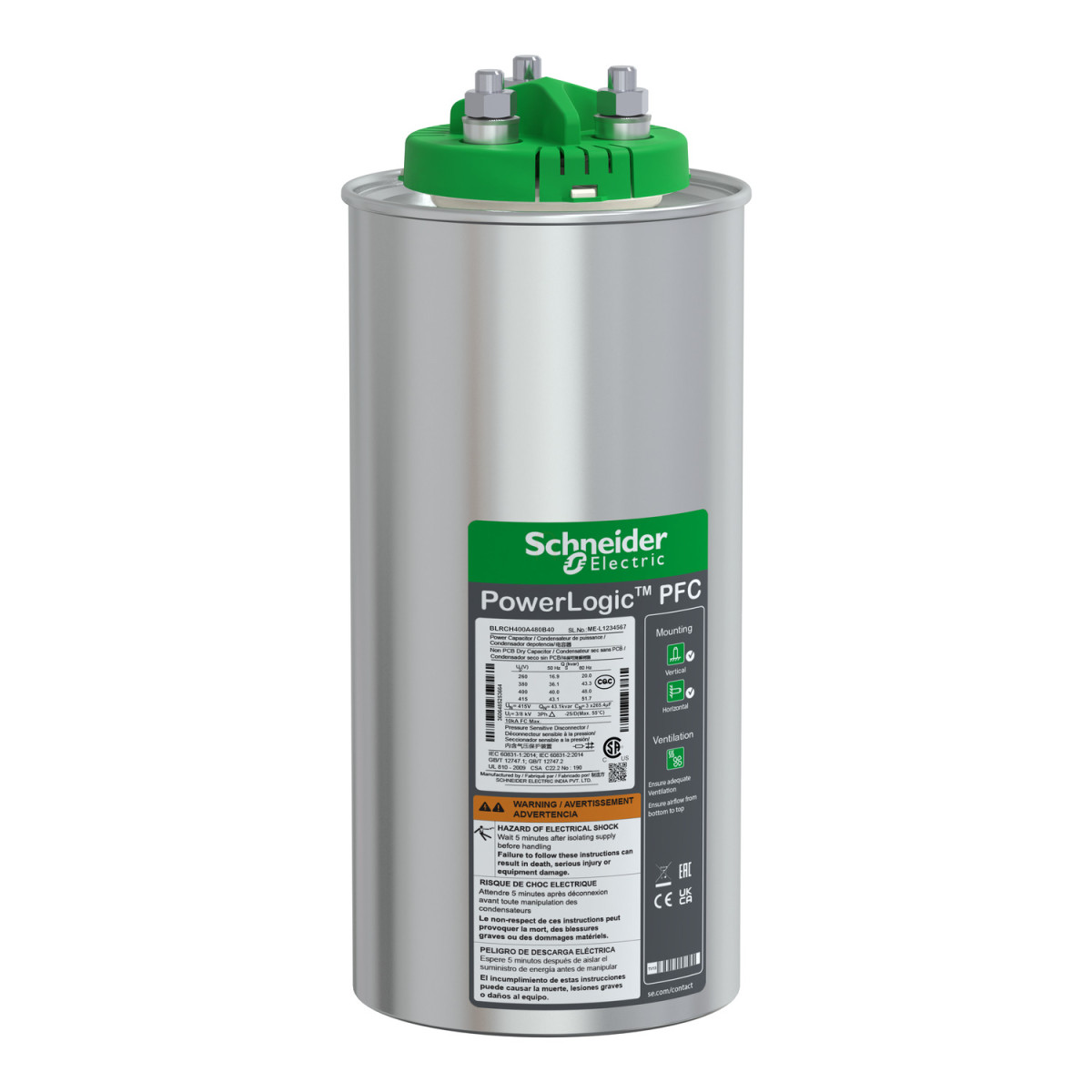

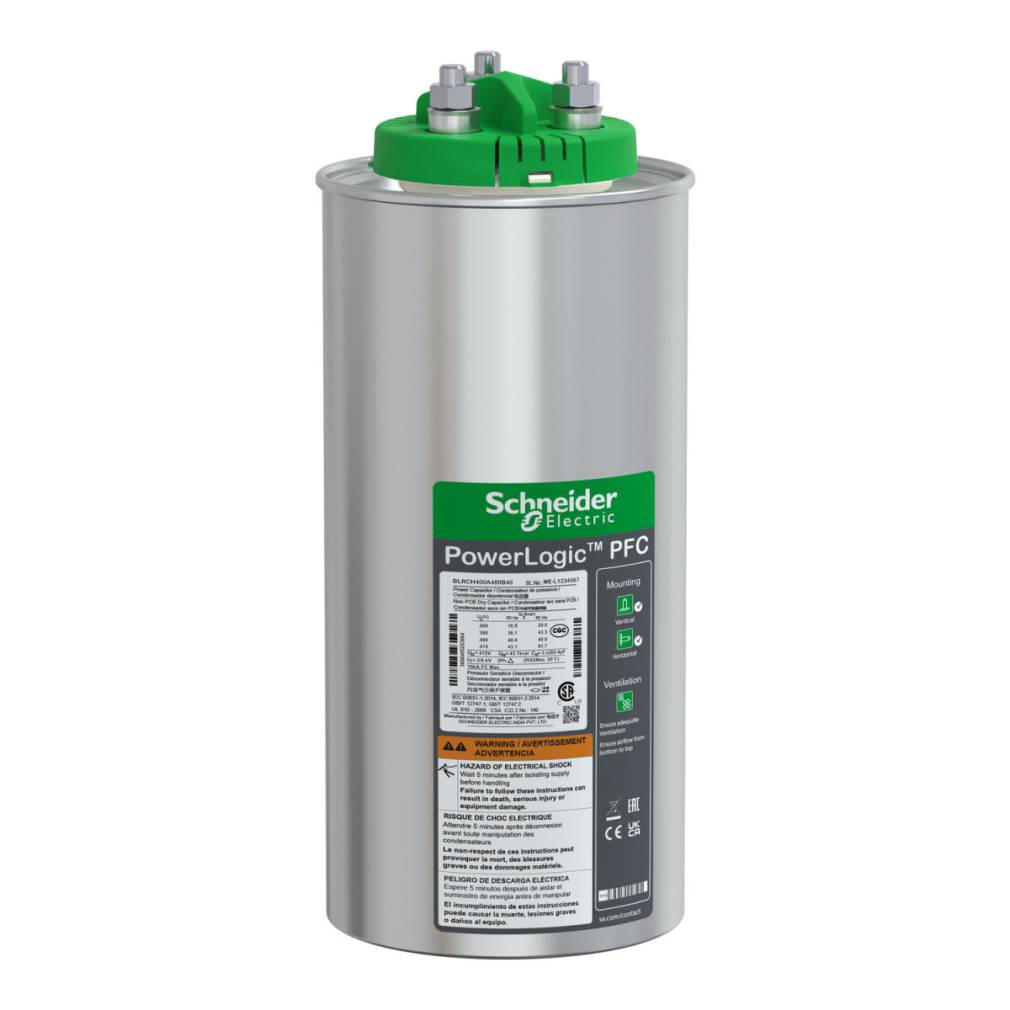

A Schneider Electric PowerLogic PFC sorozatú BLRCH400A480B40 típusú nagy teherbírású kondenzátor kiváló választás ipari alkalmazásokhoz, ahol a teljesítménytényező javítása elengedhetetlen a hatékony energiafelhasználás érdekében. Ez a 40/48 kvar kapacitású termék 400V-os hálózatokon biztosítja a reaktív teljesítmény kompenzálását, így csökkentve az energiaköltségeket és optimalizálva a villamos hálózat működését.
A PowerLogic HDuty sorozat tagjaként ez a kondenzátor különösen alkalmas olyan ipari környezetben, ahol a hálózati harmonikus tartalom nem haladja meg a 20%-ot. A termék széleskörű elektromos paraméterekkel rendelkezik: 50 Hz-en 400V-nál 40 kvar, míg 60 Hz-en 48 kvar teljesítmény érhető el. Emellett a kondenzátor többféle feszültségszinten is használható: 380V-on 50/60 Hz frekvencián 36,1/43,3 kvar, illetve 415V-on 50/60 Hz-en 43,1/51,7 kvar teljesítményt biztosít. A BLRCH400A480B40 képes elviselni a névleges feszültség 1,1-szeresét folyamatosan (24 órából 8 órán át), és 1,8-szoros tartós túláram terhelést is kibír, ami rendkívül megbízható működést garantál még változó terhelési feltételek mellett is.
A kondenzátor kiemelkedő műszaki tulajdonságokkal rendelkezik: a dielektromos veszteség kevesebb mint 0,2 W/kvar, a teljesítményveszteség pedig nem haladja meg a 0,5 W/kVAr értéket. A kapacitástűrése -5% és +10% között mozog, ami biztosítja a stabil teljesítményt. A termék speciális metallizált polipropilén film dielektrikumot használ Zn/Al ötvözettel, különleges ellenállással, profillal és hullámvágott szélekkel, ami növeli a kondenzátor élettartamát és megbízhatóságát. Az impregnálás PCB-mentes száraz PUR gyantával történik, amely környezetbarát és biodegradálható. A szigorú minőségellenőrzés részeként a kondenzátort 2,15-szörös névleges feszültséggel tesztelik a terminálok között 10 másodpercig, valamint 3 kV vagy 6 kV váltóáramú feszültséggel (a feszültségszinttől függően) a terminál és a burkolat között.
A BLRCH400A480B40 kondenzátor fizikai jellemzői is figyelemre méltóak: 136 mm átmérőjű és 321 mm magas, ami kompakt méreteket biztosít a 40 kvar teljesítményhez képest. A berendezés beltéri telepítésre készült, függőleges vagy vízszintes szerelési móddal, és csavaros terminálokkal rendelkezik a csatlakoztatáshoz. A kondenzátor IP00 védettséggel rendelkezik, és -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, akár 95%-os relatív páratartalom mellett is. A termék 130 000 órás élettartammal rendelkezik, ami kiemelkedő a kategóriájában, és évente akár 7000 kapcsolási műveletet képes elvégezni károsodás nélkül. A Schneider Electric PowerLogic PFC kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, így biztosítva a nemzetközi előírásoknak való megfelelést és a magas minőségi standardokat.
Schneider Electric VarplusCan - BLRCH400A480B40 - 40 kvar Serleg kondenzátor 400V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nagy teherbírású kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Kapacitás értékek:
36.1 kvar 380 V 50 Hz
43.3 kvar 380 V 60 Hz
40 kvar 400 V 50 Hz
48 kvar 400 V 60 Hz
43.1 kvar 415 V 50 Hz
51.7 kvar 415 V 60 Hz
Maximális megengedhető feszültség: 1.1 x Un (24 órából 8 óra)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő információk
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % to 10 %
Feszültségpróba:
2.15 x Un AC terminálok között 10 s
<= 660 V - 3 kV AC terminál és burkolat között 10 s
>= 660 V - 6 kV AC terminál és burkolat között 10 s
Bekapcsolási áramlökés: 250 x In
Maximális kapcsolási műveletek évente: 7000
Élettartam: 130000 h
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámos vágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, Biodegradálható
Telepítési adatok
Telepítés típusa: Beltéri telepítés
Csatlakozások - terminálok: Csavaros csatlakozók
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 321 mm
Környezeti paraméterek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP00
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
