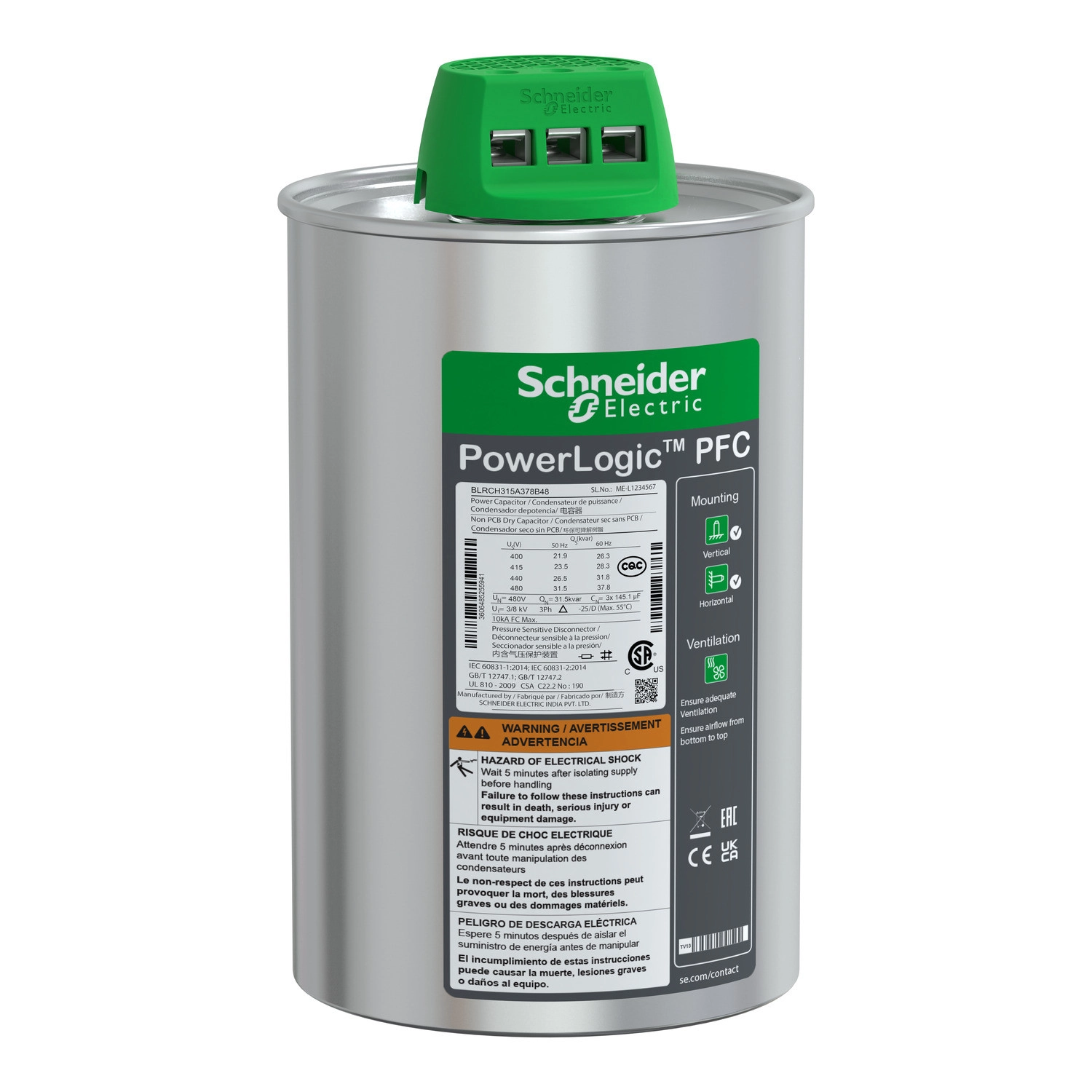

A PowerLogic PFC Capacitor BLRCH315A378B48 egy kiváló minőségű, nagy teljesítményű kondenzátor, amely a Schneider Electric PowerLogic termékcsaládjának része. Ez a HDuty sorozatba tartozó nehéz igénybevételre tervezett eszköz ideális választás a teljesítménytényező javítására (PFC) ipari és kereskedelmi elektromos rendszerekben, ahol a hatékonyság és a megbízhatóság kiemelten fontos.
A kondenzátor kettős teljesítménnyel rendelkezik: 50 Hz-en 31,5 kvar, míg 60 Hz-en 37,8 kvar teljesítményt biztosít 480 V AC hálózaton. A termék maximális üzemi feszültsége a névleges érték 1,1-szerese, amely 24 óra alatt maximum 8 órán keresztül tartható fenn. A folyamatos túláramkapacitás a névleges áram 1,8-szorosa, ami kivételesen jó terhelhetőséget biztosít. A készülék kompakt kialakítású, 136 mm átmérővel és 242 mm magassággal rendelkezik, így könnyen telepíthető különböző elektromos elosztókba és kapcsolószekrényekbe. Az IP20 védettségi fokozat mellett a kondenzátor -25°C és +55°C közötti környezeti hőmérsékleten képes működni, D hőmérsékleti osztályban, akár 2000 méteres tengerszint feletti magasságig és 95%-os relatív páratartalom mellett.
A PowerLogic PFC Capacitor különleges anyagokból készül, amelyek biztosítják a hosszú élettartamot és a magas teljesítményt. A dielektrikum anyaga metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, valamint speciális hullámvágott éllel. Az impregnáláshoz PCB-mentes, száraz PUR gyantát használnak, amely biodegradábilis, így környezetbarátabb választás. A kondenzátor kapacitástűrése -5% és +10% között van, ami a professzionális alkalmazásokhoz megfelelő pontosságot biztosít. A dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség kevesebb mint 0,5 W/kVAr, ezzel kiemelkedően energiahatékony működést tesz lehetővé. A termék akár 7000 kapcsolási műveletet is elvisel évente, élettartama pedig 130 000 üzemóra, ami hosszú távú befektetéssé teszi.
A kondenzátor telepítése egyszerű a ClampTite termináloknak köszönhetően, és a készülék függőlegesen vagy vízszintesen is felszerelhető. A terméket az IEC 60831-1 és IEC 60831-2 szabványoknak megfelelően tervezték és gyártották, ami biztosítja a magas minőséget és megbízhatóságot. A PowerLogic PFC Capacitor BLRCH315A378B48 ideális választás olyan elektromos rendszerekbe, ahol a harmonikus tartalom nem haladja meg a 20%-ot, és ahol szükség van a hatékony teljesítménytényező-korrekcióra a jobb energiahatékonyság és a hálózati minőség javítása érdekében.
Schneider Electric VarplusCan - BLRCH315A378B48 - 31.5 kvar Serleg kondenzátor 480V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméksorozat: HDuty
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Cikkszám: BLRCH315A378B48
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Teljesítmény: 31.5 kvar 480 V 50 Hz / 37.8 kvar 480 V 60 Hz
Névleges feszültség: 480 V AC 50/60 Hz
Maximális megengedett feszültség: 1.1 × Un (24 óra alatt 8 óra)
Folyamatos túláram kapacitás: 1.8 × In
Bekapcsolási áram: 250 × In
Hálózati harmonikus tartalom: <= 20%
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5% - +10%
Mechanikai tulajdonságok
Dielektrikum anyaga: Metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágott)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Csatlakozások: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 242 mm
Környezeti feltételek
Telepítés típusa: Beltéri telepítés
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
Megfelelőség és tesztek
Szabványok: IEC 60831-1, IEC 60831-2
Feszültségteszt: 2.15 × Un AC a terminálok között 10 mp-ig; <= 660 V - 3 kV AC a terminál és burkolat között 10 mp-ig; >= 660 V - 6 kV AC a terminál és burkolat között 10 mp-ig
Teljesítmény
Maximális kapcsolási művelet évente: 7000
Élettartam órákban: 130000 h
