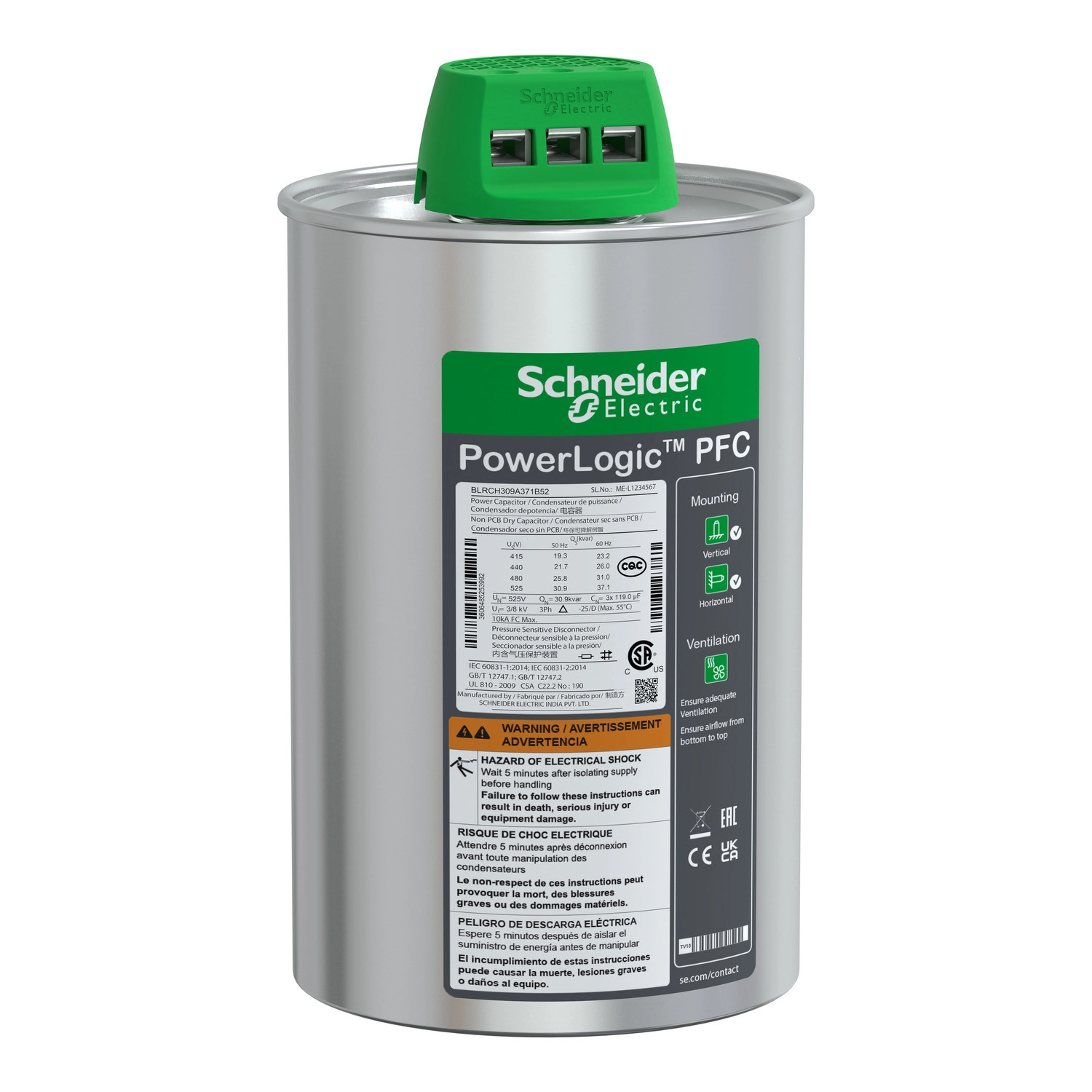

A Schneider Electric PowerLogic PFC BLRCH309A371B52 típusú Heavy Duty kondenzátor kiváló megoldás az ipari létesítmények fázisjavítási feladataira, különösen olyan környezetekben, ahol megbízható teljesítményfaktor-korrekció szükséges. Ez a robusztus kivitelű kondenzátor 50 Hz-en 30,9 kvar, míg 60 Hz-en 37,1 kvar kapacitással rendelkezik, mindkét esetben 525 V AC hálózati feszültség mellett.
A PowerLogic PFC kondenzátor a HDuty sorozat része, amelyet kifejezetten olyan alkalmazásokhoz terveztek, ahol a hálózati harmonikus tartalom nem haladja meg a 20%-ot. A termék kiemelkedő üzembiztonságát garantálja a 130 000 órás élettartam, valamint a szigorú tervezési és gyártási specifikációk. A kondenzátor évente akár 7000 kapcsolási műveletet is elbír, így intenzív használatra is alkalmas.
Technikai szempontból a BLRCH309A371B52 számos előnyös tulajdonsággal rendelkezik. A dielektrikum speciális ellenállású és profilú, hullámvágott szélű, cink/alumínium ötvözettel fémezett polipropilén film, mely kiváló elektromos tulajdonságokat biztosít. Az impregnálás nem PCB-tartalmú, száraz PUR gyantával történik, ami környezetbarát és biológiailag lebomló. A kondenzátor dielektromos vesztesége kevesebb mint 0,2 W/kvar, teljesítményvesztesége pedig nem haladja meg a 0,5 W/kVAr értéket.
A termék üzemeltetési jellemzői is figyelemre méltóak: a megengedett maximális feszültség tartósan 1,1 x Un (24 órából 8 órán át), a folyamatos túláram-kapacitás pedig 1,8 x In. A kondenzátor szigorú minőségi előírásoknak felel meg, amit a feszültségtesztek is bizonyítanak: 2,15 x Un AC a csatlakozók között 10 másodpercig, valamint a feszültségszinttől függően 3 kV vagy 6 kV AC a csatlakozó és a burkolat között 10 másodpercig. Az indítási áram 250 x In, ami tipikus az ilyen típusú eszközöknél. A kondenzátor kapacitástűrése -5% és +10% között mozog, így mindig a specifikált teljesítménytartományon belül működik.
A PowerLogic PFC kondenzátor telepítése és használata rendkívül rugalmas. IP20 védettségi fokozattal rendelkezik, beltéri telepítésre alkalmas, és a ClampTite csatlakozók megkönnyítik a bekötést. A kondenzátor függőlegesen és vízszintesen is felszerelhető, méretei jól kezelhetőek: 136 mm átmérővel és 242 mm magassággal. A termék -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, akár 95%-os relatív páratartalom mellett, és 2000 méteres tengerszint feletti magasságig használható. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, D hőmérsékleti osztályba tartozik, ami szintén utal a robusztus kialakításra.
Schneider Electric VarplusCan - BLRCH309A371B52 - 30.9 kvar Serleg kondenzátor 525V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Termékcsalád megnevezése: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozatnév: HDuty
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Teljesítmény: 30.9 kvar 525 V 50 Hz / 37.1 kvar 525 V 60 Hz
Maximális megengedett feszültség: 1.1 x Un (24 órából 8 órán keresztül)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 525 V AC 50/60 Hz
Kiegészítő adatok
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrése: -5 % - 10 %
Feszültségpróba: 2.15 x Un AC a csatlakozók között 10 s-ig
<= 660 V - 3 kV AC a csatlakozó és a tartály között 10 s-ig
>= 660 V - 6 kV AC a csatlakozó és a tartály között 10 s-ig
Bekapcsolási áram: 250 x In
Maximális kapcsolási műveletek száma évente: 7000
Élettartam: 130000 óra
Dielektrikum anyaga: Fémezett polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágott)
Impregnáló anyag: Nem PCB tartalmú száraz PUR gyanta, biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozók: ClampTite csatlakozó
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 242 mm
Környezeti adatok
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Üzemi tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
