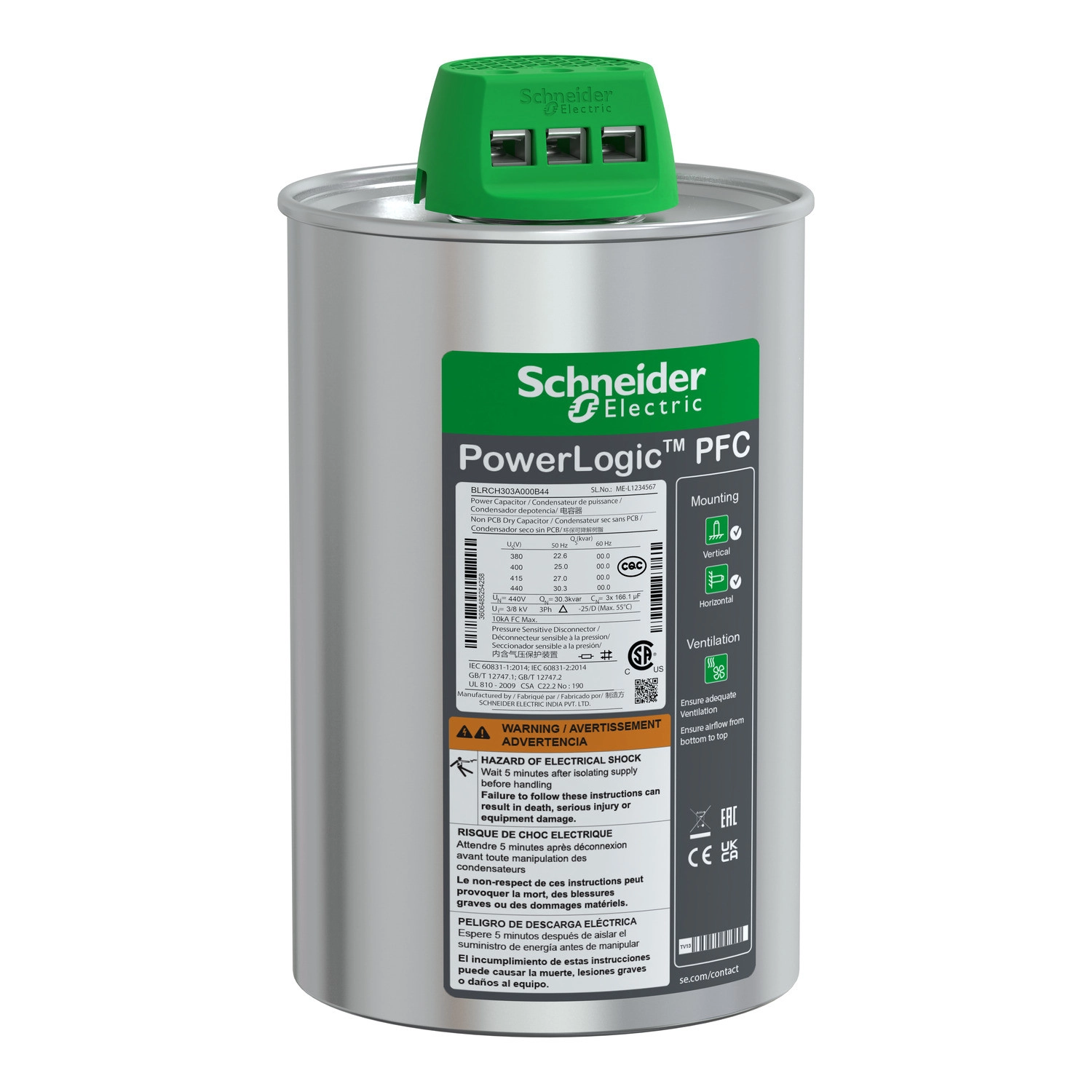

A PowerLogic PFC nagy teljesítményű kondenzátor (Heavy Duty Capacitor) egy kiváló minőségű fázisjavító eszköz, amelyet kifejezetten ipari alkalmazásokhoz terveztek. A BLRCH303A000B44 cikkszámú termék a Schneider Electric PowerLogic sorozatának tagja, 30,3 kvar teljesítménnyel és 440 V AC névleges feszültséggel, amely mind 50 Hz-es, mind 60 Hz-es hálózatokon használható.
A készülék különösen alkalmas olyan környezetben, ahol a hálózati harmonikus tartalom nem haladja meg a 20%-ot. A HDuty sorozat tagjaként kimagasló élettartammal rendelkezik, akár 130.000 üzemórával számolhatsz, ami jelentős előnyt jelent a befektetés megtérülése szempontjából. A BLRCH303A000B44 kondenzátor maximálisan megengedett feszültsége a névleges 1,1-szerese lehet folyamatosan (8 órán keresztül 24 órás időszakon belül), ami rugalmasságot biztosít változó hálózati körülmények között is.
Műszaki paraméterei között kiemelkedő a mindössze 0,2 W/kvar alatti dielektromos veszteség és a 0,5 W/kVAr alatti teljesítményveszteség, ami rendkívül energiahatékony működést tesz lehetővé. A kondenzátor kapacitástűrése -5% és +10% között mozog, így mindig megbízható teljesítményt nyújt. A speciális dielektromos anyag - metallizált polipropilén film Zn/Al ötvözettel, különleges ellenállással és profillal, valamint speciális élvágással - hosszú élettartamot és stabil működést biztosít. A kondenzátor impregnálása PCB-mentes száraz PUR gyantával történik, amely biodegradábilis, így környezetbarát megoldást jelent.
A BLRCH303A000B44 kondenzátor robusztus kialakítással rendelkezik, IP20 védettségi szinttel, és -25°C-től +55°C-ig terjedő hőmérsékleti tartományban üzemeltethető. Szerelési módja lehet függőleges vagy vízszintes, ClampTite csatlakozókkal, ami megkönnyíti a telepítést. A kondenzátor átmérője 136 mm, magassága 242 mm, ami kompakt méretet jelent, így könnyen elhelyezhető kapcsolószekrényekben vagy egyéb ipari környezetben. A készülék megfelel a vonatkozó IEC 60831-1 és IEC 60831-2 szabványoknak, ami garantálja a biztonságos és megbízható működést. Az eszköz akár 2000 méter tengerszint feletti magasságig használható, és akár 95%-os relatív páratartalom mellett is megbízhatóan üzemel.
Schneider Electric VarplusCan - BLRCH303A000B44 - 30.3 kvar Serleg kondenzátor 440V műszaki adatok
Fő tulajdonságok
Termékcsalád: PowerLogic
Terméktípus: Nagy terhelhetőségű kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Elektromos paraméterek: 30.3 kvar 50 Hz
Névleges feszültség: 440 V AC 50/60 Hz
Maximum megengedett feszültség: 1.1 x Un (8 óra 24 órán belül)
Folyamatos túláram kapacitás: 1.8 x In
Bekapcsolási áram: 250 x In
Dielektromos veszteség: < 0.2 W/kvar
Teljesítmény veszteség: < 0.5 W/kVAr
Kapacitás tűrés: - 5 % - 10 %
Vizsgálati paraméterek
Feszültség teszt: 2.15 x Un AC a terminálok között 10 mp-ig
<= 660 V - 3 kV AC a terminál és a tartály között 10 mp-ig
>= 660 V - 6 kV AC a terminál és a tartály között 10 mp-ig
Üzemeltetési adatok
Maximális kapcsolási műveletek száma évente: 7000
Élettartam órában: 130000 h
Telepítés típusa: Beltéri telepítés
Védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet tartomány: -25...55 °C
Relatív páratartalom: 95 %
Mechanikai jellemzők
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, speciális élvágással
Impregnálási anyag: Nem-PCB száraz PUR gyanta, biológiailag lebomló
Csatlakozások: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 242 mm
Szabványok
Szabványok: IEC 60831-2, IEC 60831-1
