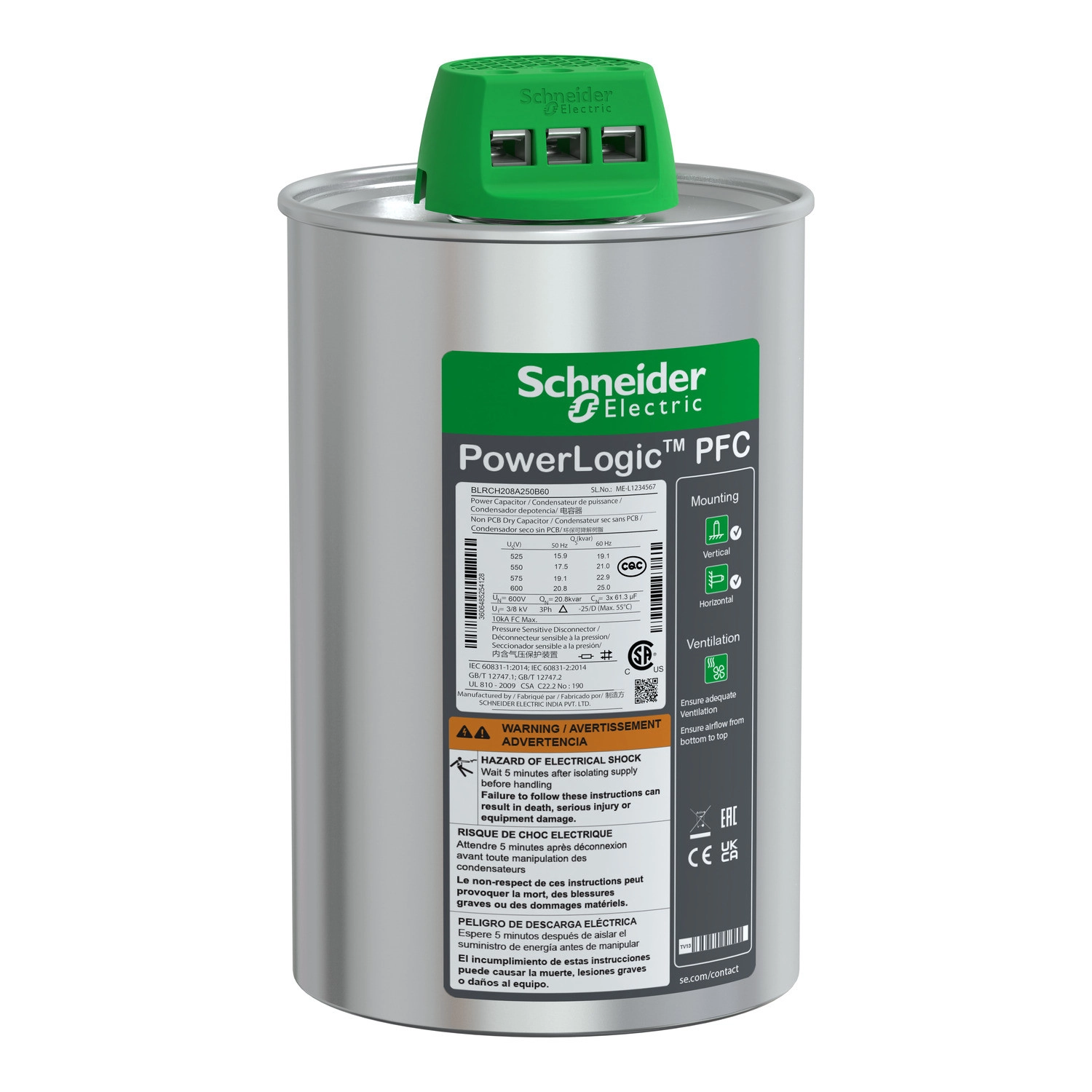

A Schneider Electric PowerLogic PFC nehéz terhelésre tervezett kondenzátor (BLRCH208A250B60) kiváló megoldást jelent az ipari létesítmények hatékony teljesítménytényező-korrekciójára és a meddőteljesítmény kompenzálására. Ez a nagy teljesítményű kondenzátor része a PowerLogic termékcsaládnak, amely a HDuty sorozat tagjaként kiemelkedő minőséget és megbízhatóságot garantál az energiamenedzsment rendszerekben.
A kondenzátor 50 Hz-en 20.8 kvar, illetve 60 Hz-en 25 kvar teljesítményt biztosít 600 V AC feszültségen. A termék kiváló műszaki paraméterekkel rendelkezik, köztük a maximálisan megengedett feszültség, amely a névleges feszültség 1.1-szerese (napi 24 órából maximum 8 órán keresztül). A folyamatos túláram kapacitása a névleges áram 1.8-szorosa, és bekapcsolási árama a névleges áram 250-szerese lehet. Ezek a jellemzők biztosítják, hogy a kondenzátor a legigényesebb ipari környezetben is megbízhatóan működjön, ahol a hálózati harmonikus tartalom nem haladja meg a 20%-ot.
A BLRCH208A250B60 kondenzátor kiváló műszaki jellemzőkkel rendelkezik: rendkívül alacsony dielektromos veszteségei (< 0.2 W/kvar) és alacsony teljesítményveszteségei (< 0.5 W/kVAr) garantálják az energiatakarékos működést. A kapacitástűrés -5% és +10% között mozog, ami biztosítja a pontos teljesítményt. A készülék megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, és IP20 védettséggel rendelkezik. Kiemelkedő tulajdonsága a 130,000 órás élettartam, valamint az évi 7000 maximális kapcsolási művelet. A kondenzátor speciális fémezett polipropilén fóliával készül Zn/Al ötvözettel, különleges ellenállóképességgel és profillal, speciális hullámos vágású éllel. Az impregnáló anyag nem tartalmaz PCB-t, száraz PUR gyantából készül és biológiailag lebomló.
A kondenzátor tervezése lehetővé teszi mind a függőleges, mind a vízszintes felszerelést, ClampTite csatlakozókkal. Méretei kompaktak: 136 mm átmérőjű és 242 mm magasságú. A készülék belső telepítésre alkalmas, és széles működési hőmérséklet-tartománnyal rendelkezik (-25°C-tól +55°C-ig), valamint 2000 méteres tengerszint feletti magasságig használható, akár 95%-os relatív páratartalom mellett. A Schneider Electric BLRCH208A250B60 PFC kondenzátor ideális választás minden olyan ipari alkalmazáshoz, ahol fontos a megbízhatóság, a hosszú élettartam és az energiahatékonyság.
Schneider Electric VarplusCan - BLRCH208A250B60 - 20.8 kvar Serleg kondenzátor 600V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nehéz terhelésű kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Cikkszám: BLRCH208A250B60
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek: 20.8 kvar 600 V 50 Hz / 25 kvar 600 V 60 Hz
Névleges feszültség: 600 V AC 50/60 Hz
Maximális megengedett feszültség: 1.1 x Un (napi 24 órából 8 órán át)
Folyamatos túláram kapacitás: 1.8 x In
Bekapcsolási áram: 250 x In
Hálózati harmonikus tartalom: <= 20%
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: -5% - +10%
Vizsgálati és működési jellemzők
Feszültségpróba: 2.15 x Un AC a kapcsok között 10 másodpercig
<= 660 V esetén 3 kV AC a kapocs és a ház között 10 másodpercig
>= 660 V esetén 6 kV AC a kapocs és a ház között 10 másodpercig
Maximális éves kapcsolási műveletek száma: 7000
Élettartam: 130000 óra
Fizikai jellemzők
Dielektrikum anyaga: Fémezett polipropilén fólia Zn/Al ötvözettel, speciális ellenállóképesség és profil, speciális él (hullámos vágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite kapocs
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 242 mm
Környezeti feltételek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Működési magasság: 2000 m
Hőmérsékleti osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
