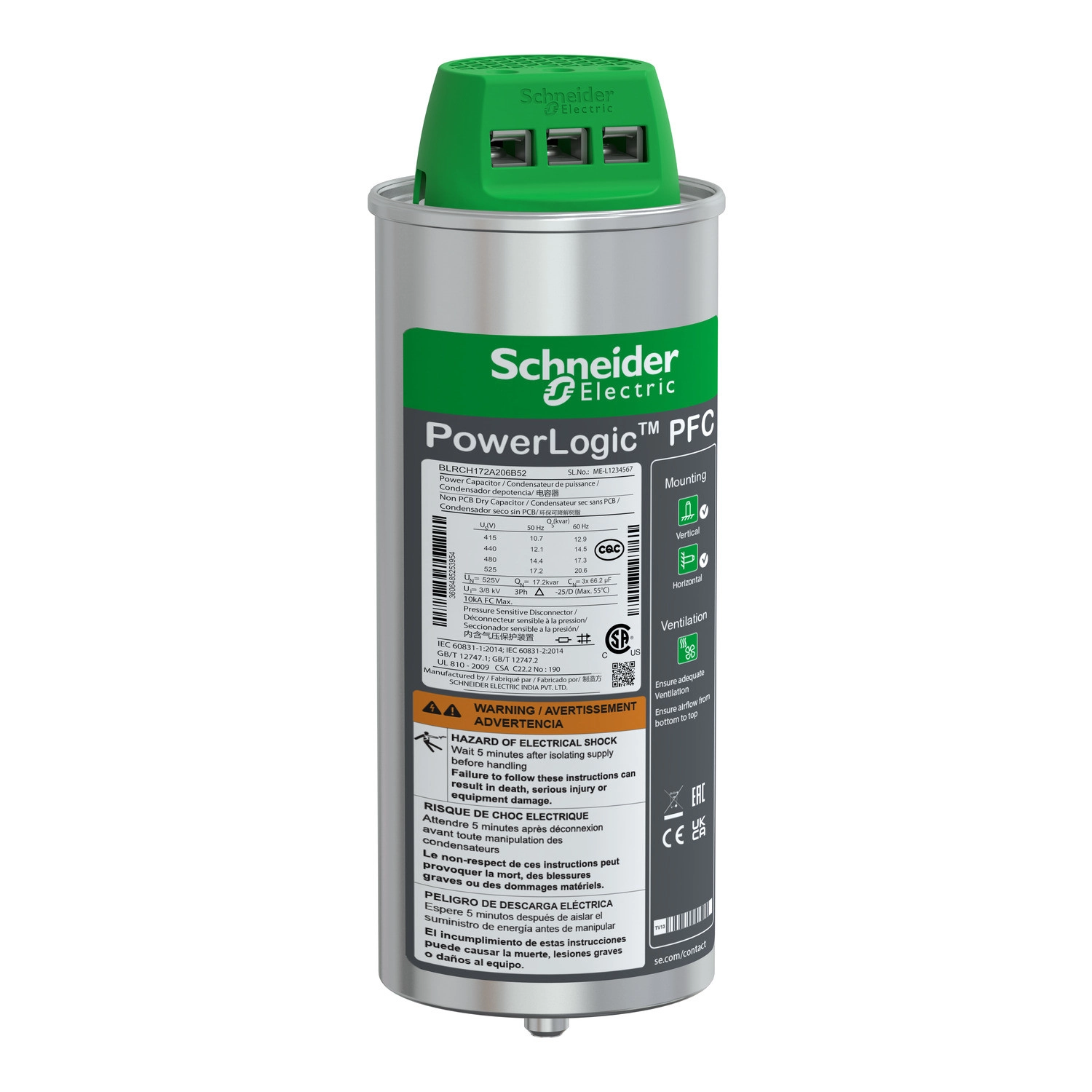

A Schneider Electric PowerLogic PFC BLRCH172A206B52 típusú Heavy Duty kondenzátor kiváló megoldást nyújt ipari és kereskedelmi létesítmények fázisjavítási igényeihez. Ez a 17.2/20.6 kvar teljesítményű, 525 V névleges feszültségű kondenzátor különösen alkalmas olyan környezetben, ahol magas üzembiztonság és hosszú élettartam a követelmény.
A PowerLogic HDuty sorozat tagjaként ez a kondenzátor kifejezetten a nehéz üzemi körülményekre lett optimalizálva. Műszaki adatai impozánsak: 50 Hz-en 17.2 kvar, míg 60 Hz-en 20.6 kvar teljesítményt biztosít 525 V névleges feszültség mellett. A termék egyaránt használható 50 Hz-es és 60 Hz-es hálózatokban, így világszerte alkalmazható. Hálózati harmonikus tartalom szempontjából 20%-ig terhelhető, ami megfelelő biztonságot nyújt a modern ipari környezetben. A kondenzátor rövid ideig képes elviselni a névleges feszültség 1.1-szeresét (maximum 8 óra / 24 óra időtartamig), valamint folyamatos túláram kapacitása a névleges áram 1.8-szorosa. Bekapcsolási áramcsúcsa a névleges áram 250-szerese.
A BLRCH172A206B52 kondenzátor különleges dielektromos anyaga cink/alumínium ötvözettel metalizált polipropilén film, speciális ellenállással és profillal, hullámvágott éllel. Ez a kivitel biztosítja az alacsony veszteségeket: dielektromos veszteség < 0.2 W/kvar, teljes teljesítményveszteség < 0.5 W/kVAr. Impregnálása PCB-mentes száraz PUR gyantával történik, amely környezetbarát és biológiailag lebomló. A ClampTite csatlakozó terminálok megbízható elektromos kapcsolatot biztosítanak. A készülék IP20 védettséggel rendelkezik, beltéri telepítésre alkalmas, és mind függőleges, mind vízszintes szerelési pozícióban használható. Átmérője 90 mm, magassága 242 mm.
A PowerLogic PFC kondenzátor különösen hosszú, 130 000 órás élettartammal rendelkezik, és évente akár 7000 kapcsolási művelet is végrehajtható rajta. A termék megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak. Működési hőmérséklettartománya rendkívül széles: -25...+55 °C, így szélsőséges körülmények között is megbízhatóan működik. 2000 méter tengerszint feletti magasságig telepíthető, és akár 95% relatív páratartalom mellett is használható. Kapacitástoleranciája -5%-tól +10%-ig terjed, ami megfelelő rugalmasságot biztosít a különböző alkalmazási területeken.
Schneider Electric VarplusCan - BLRCH172A206B52 - 17.2 kvar Serleg kondenzátor 525V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Termék megnevezése: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Névleges teljesítmény: 17.2 kvar 525 V 50 Hz / 20.6 kvar 525 V 60 Hz
Névleges feszültség: 525 V AC 50/60 Hz
Maximális megengedhető feszültség: 1.1 x Un (8 óra / 24 óra)
Folyamatos túláram kapacitás: 1.8 x In
Bekapcsolási áramcsúcs: 250 x In
Műszaki jellemzők
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5 % - +10 %
Feszültségteszt: 2.15 x Un AC a csatlakozók között 10 mp-ig
<= 660 V - 3 kV AC a csatlakozó és a ház között 10 mp-ig
>= 660 V - 6 kV AC a csatlakozó és a ház között 10 mp-ig
Maximális kapcsolási művelet évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, speciális élkialakítással (hullámvágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Telepítés és fizikai jellemzők
Telepítés típusa: Beltéri
Csatlakozások: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Üzemeltetési magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
