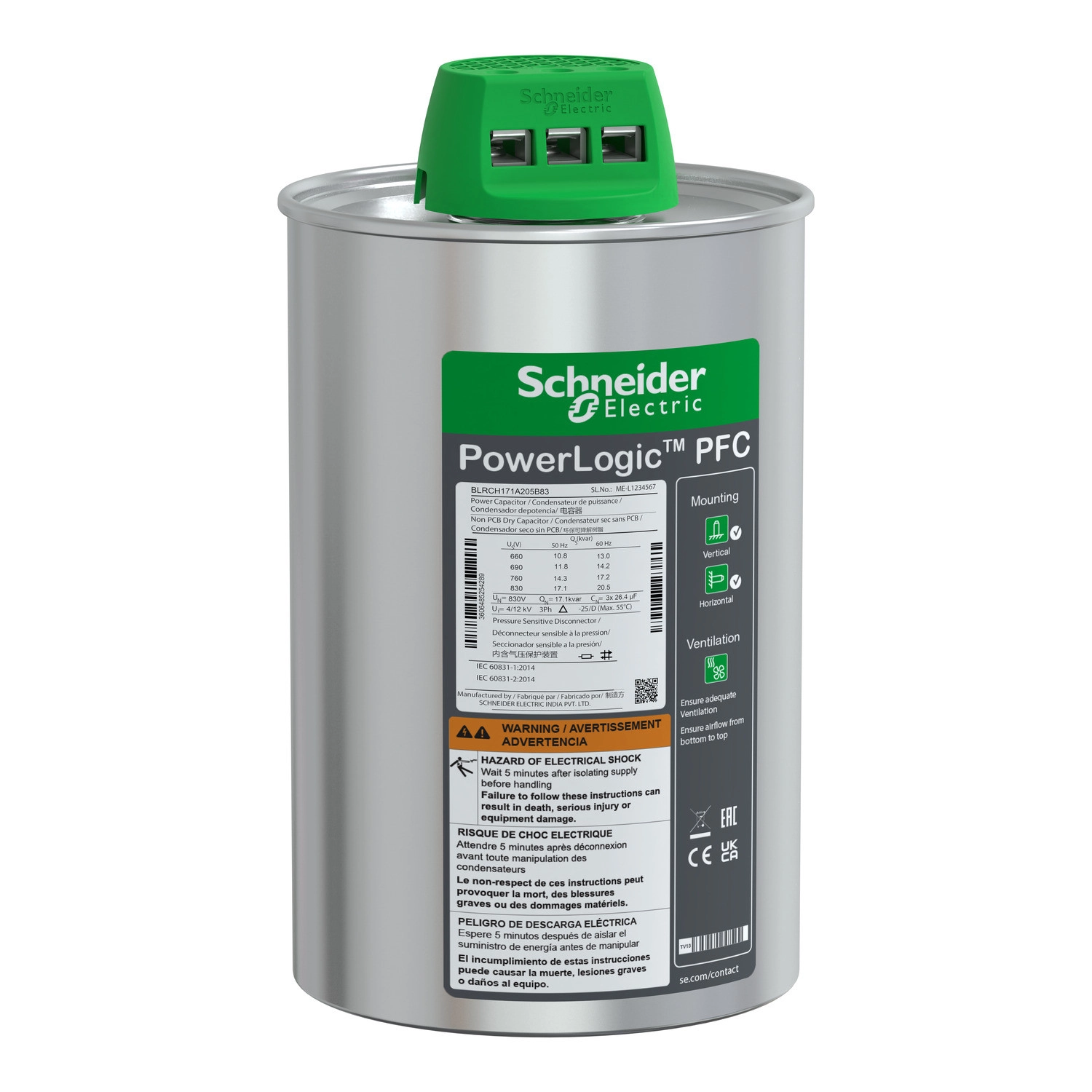

A Schneider Electric PowerLogic PFC termékcsaládba tartozó BLRCH171A205B83 nagy teljesítményű kondenzátor kiváló választás ipari alkalmazások teljesítménytényező-korrekciójához (Power Factor Correction - PFC). Ez a heavy duty kondenzátor különösen megbízható megoldást kínál 830 V feszültségszinten működő rendszerekhez, ahol magas színvonalú teljesítménytényező-javításra van szükség.
A kondenzátor kettős névleges teljesítménnyel rendelkezik a hálózati frekvencia függvényében: 50 Hz-en 17,1 kvar, míg 60 Hz-en 20,5 kvar teljesítményt biztosít. A PowerLogic PFC Capacitor a HDuty sorozat tagjaként kifejezetten olyan környezetbe tervezték, ahol legfeljebb 20% harmonikus tartalommal kell számolni. A berendezés kimagasló műszaki paraméterekkel rendelkezik, többek között képes 1,1-szeres névleges feszültség elviselésére (24 órás időtartamon belül 8 órán keresztül), valamint 1,8-szeres névleges áram folyamatos kezelésére. A BLRCH171A205B83 modell figyelemre méltó, 250×In bekapcsolási áramot képes kezelni, és éves szinten akár 7000 kapcsolási műveletet visel el károsodás nélkül.
A kondenzátor különleges anyagokat és fejlett technológiát alkalmaz: cink/alumínium ötvözettel metalizált polipropilén filmet használ speciális ellenállással, profillal és hullámvágott éllel. Az impregnáláshoz PCB-mentes, száraz PUR gyantát alkalmaztak, mely biológiailag lebomló. Kiemelkedően hosszú, 130 000 órás élettartamot biztosít, és rendkívül alacsony veszteségi mutatókkal büszkélkedhet: a dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség 0,5 W/kVAr alatt marad. A kapacitástűrés -5% és +10% közötti tartományban mozog.
A BLRCH171A205B83 kondenzátor IP20 védelmi osztállyal rendelkezik, és beltéri telepítésre alkalmas. Akár függőleges, akár vízszintes pozícióban felszerelhető a ClampTite csatlakozókkal. Átmérője 136 mm, magassága 242 mm. Széles hőmérsékleti tartományban (-25°C és +55°C között) használható, valamint 2000 méteres tengerszint feletti magasságig telepíthető. A relatív páratartalom akár 95% is lehet a működési környezetben. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, D hőmérsékleti osztályba tartozik. A PowerLogic PFC Capacitor ideális választás ipari környezetben történő felhasználásra, ahol fontos szempont a megbízhatóság, a hosszú élettartam és az energiahatékonyság.
Schneider Electric VarplusCan - BLRCH171A205B83 - 17.1 kvar Serleg kondenzátor 830V műszaki adatok
Fő tulajdonságok
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozat: HDuty
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
Elektromos paraméterek: 17.1 kvar 830 V 50 Hz / 20.5 kvar 830 V 60 Hz
Maximálisan megengedett feszültség: 1.1 x Un (24 órán belül 8 órán keresztül)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 830 V AC 50/60 Hz
Kiegészítő jellemzők
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitástűrés: -5 % és 10 % között
Feszültségteszt: 2.15 x Un AC a kivezetések között 10 másodpercig
<= 660 V - 3 kV AC a kivezetés és a burkolat között 10 másodpercig
>= 660 V - 6 kV AC a kivezetés és a burkolat között 10 másodpercig
Bekapcsolási áram: 250 x In
Maximális kapcsolási műveletek száma évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite csatlakozó
Szerelési mód: Függőleges/vízszintes
Átmérő: 136 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettségi fokozat: IP20
Üzemeltetési tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti üzemi hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
