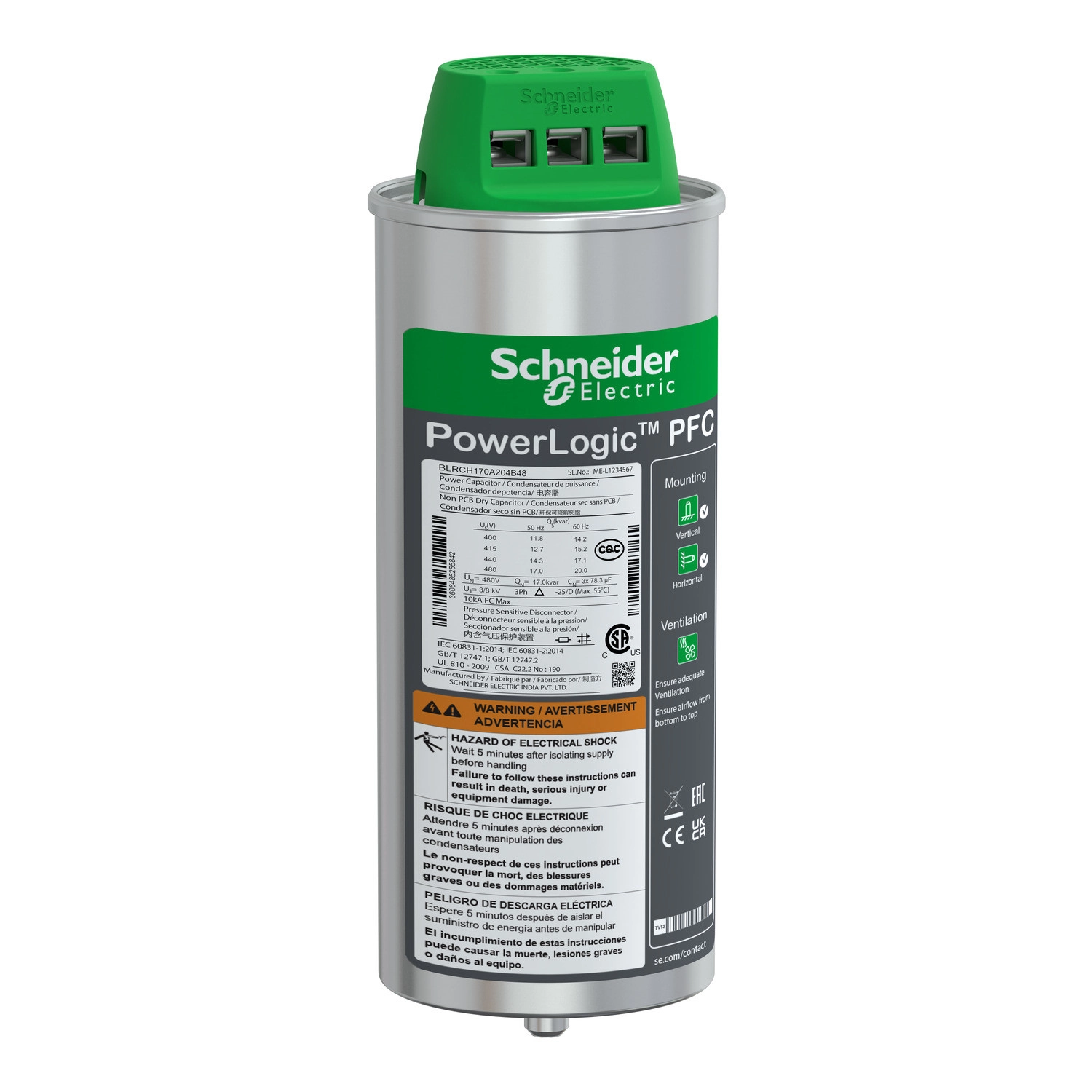

A Schneider Electric PowerLogic PFC nehéz igénybevételre tervezett kondenzátora, BLRCH170A204B48 típusszámmal, kimagasló teljesítményt és megbízhatóságot kínál az ipari alkalmazásokban. Ez a HDuty sorozatú fázisjavító kondenzátor 17 kvar (50 Hz) illetve 20,4 kvar (60 Hz) teljesítménnyel rendelkezik 480 V-os hálózaton, így ideális választás olyan környezetekben, ahol a hálózat harmonikus tartalma nem haladja meg a 20%-ot.
A kondenzátor számos kiemelkedő műszaki tulajdonsággal büszkélkedhet. Maximálisan megengedett feszültség 1,1-szerese a névleges feszültségnek (8 órán át 24 óra alatt), folyamatos túláramtűrő képessége 1,8-szorosa a névleges áramnak. A bekapcsolási áram akár 250-szerese is lehet a névleges áramnak, ezért megfelelően méretezett védelmet igényel. A készülék éves kapcsolási száma maximum 7000, élettartama pedig rendkívül hosszú, 130.000 óra, ami megközelítőleg 15 év folyamatos üzemelést jelent. A kondenzátor kapacitástűrése -5% és +10% között mozog, ami biztosítja a stabil teljesítményt.
A BLRCH170A204B48 kondenzátor különleges, metallizált polipropilén film dielektrikummal készül, Zn/Al ötvözettel, speciális rezisztivitással és profillal, valamint különleges hullámvágott éllel. Az impregnáló anyag PCB-mentes száraz PUR gyanta, amely környezetbarát és biológiailag lebomló. A veszteségek rendkívül alacsonyak: a dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljes teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. A kondenzátor IP20 védettségi fokozattal rendelkezik, beltéri telepítésre készült, és -25°C és +55°C közötti környezeti hőmérsékleten üzemeltethető, akár 95%-os relatív páratartalom mellett is. A maximális üzemi magasság 2000 méter, hőmérsékleti osztálya D.
A PowerLogic PFC kondenzátor kompakt méretekkel rendelkezik: átmérője 90 mm, magassága 242 mm. A csatlakozás ClampTite típusú, a készülék pedig függőlegesen és vízszintesen egyaránt telepíthető. A kondenzátor az IEC 60831-1 és IEC 60831-2 szabványoknak megfelelően készül, így teljesíti a legszigorúbb nemzetközi előírásokat is. A Schneider Electric BLRCH170A204B48 kondenzátor ideális választás minden olyan ipari vagy kereskedelmi létesítményben, ahol a fázisjavítás és az energiahatékonyság növelése a cél.
Schneider Electric VarplusCan - BLRCH170A204B48 - 17 kvar Serleg kondenzátor 480V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nehéz igénybevételre tervezett kondenzátor
Terméknév: PowerLogic PFC Kondenzátor
Sorozatnév: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózat harmonikus tartalma: <= 20%
Villamos paraméterek
Teljesítmény: 17 kvar 480V 50Hz / 20,4 kvar 480V 60Hz
Névleges feszültség: 480V AC 50/60Hz
Maximálisan megengedett feszültség: 1,1 x Un (8 óra / 24 óra)
Folyamatos túláram képesség: 1,8 x In
Bekapcsolási áram: 250 x In
Dielektromos veszteségek: < 0,2 W/kvar
Teljesítményveszteség: < 0,5 W/kVAr
Kapacitástűrés: -5% ... +10%
Fizikai tulajdonságok
Dielektrikum anyaga: Metallizált polipropilén film Zn/Al ötvözettel, speciális rezisztivitás és profil, speciális él (hullámvágott)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Csatlakozók: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti paraméterek
Telepítés típusa: Beltéri telepítés
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
Szabványok
Megfelelőség: IEC 60831-2, IEC 60831-1
Egyéb specifikációk
Maximális kapcsolási művelet évente: 7000
Várható élettartam: 130000 óra
Feszültség teszt: 2,15 x Un AC a terminálok között 10 másodpercig
<= 660V - 3 kV AC a terminál és a ház között 10 másodpercig
>= 660V - 6 kV AC a terminál és a ház között 10 másodpercig
