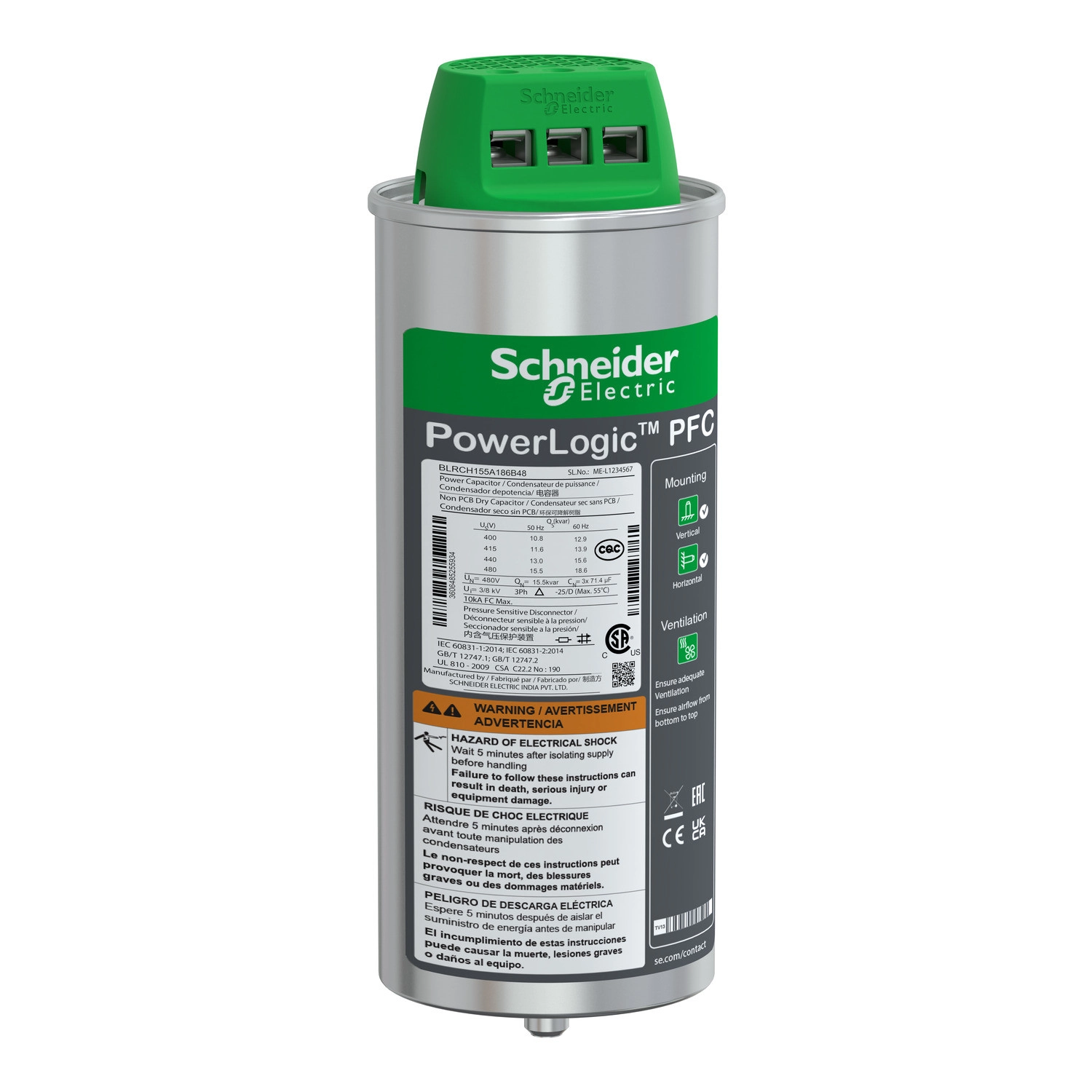

A Schneider Electric PowerLogic PFC BLRCH155A186B48 nagy terhelhetőségű kondenzátor egy kiváló minőségű, ipari felhasználásra tervezett energia-optimalizáló eszköz. Ez a típus a PowerLogic termékcsalád HDuty sorozatának tagja, amely kifejezetten olyan elektromos hálózatokhoz lett kifejlesztve, ahol magas a harmonikus tartalom, de még a kritikus 20%-os határérték alatt marad.
A kondenzátor kettős teljesítményadatokkal rendelkezik: 50 Hz-es hálózaton 15,5 kvar, míg 60 Hz-es hálózaton 18,6 kvar teljesítményt biztosít 480 V-os névleges feszültség mellett. A BLRCH155A186B48 modell rendkívül ellenálló a túlfeszültséggel és túlárammal szemben - az eszköz 24 órás időtartamon belül 8 órán át elviseli a névleges feszültség 1,1-szeresét, valamint folyamatosan képes a névleges áram 1,8-szorosát kezelni. Ez a nagy terhelhetőség különösen hasznos olyan ipari környezetben, ahol gyakoriak a feszültségingadozások és a csúcsterhelések.
A kondenzátor műszaki paraméterei lenyűgözőek: rendkívül alacsony, kevesebb mint 0,2 W/kvar dielektromos veszteség és kevesebb mint 0,5 W/kVAr teljesítményveszteség jellemzi, ami kiemelkedő hatékonyságot biztosít. A kapacitástűrés -5% és +10% között mozog, ami kiváló stabilitást jelent. A szigetelési vizsgálat során 2,15 x Un váltakozó feszültséget bír el a terminálok között 10 másodpercig, illetve legfeljebb 660 V-os eszközöknél 3 kV, a 660 V felettieknél pedig 6 kV váltakozó feszültséget a terminál és a tartály között. A bekapcsolási áram a névleges áram 250-szerese lehet, ami a PowerLogic PFC kondenzátorok robusztus kialakítását jelzi. Az eszköz évente akár 7000 kapcsolási műveletet is elbír, élettartama pedig kiemelkedő, 130000 óra.
A BLRCH155A186B48 kondenzátor dielektrikuma speciális cinket és alumíniumot tartalmazó fémezett polipropilén film, különleges ellenállással és hullámos vágású élekkel. Az impregnáló anyag PCB-mentes, száraz PUR gyanta, amely környezetbarát, biodegradálható. A kondenzátor beltéri telepítésre alkalmas, ClampTite terminállal rendelkezik, és mind függőlegesen, mind vízszintesen szerelhető. Méreteit tekintve 90 mm átmérőjű és 242 mm magas. Az IP20-as védettség alapszintű érintésvédelmet biztosít. A kondenzátor 2000 méteres tengerszint feletti magasságig használható, -25°C és +55°C közötti környezeti hőmérsékleten, akár 95%-os relatív páratartalom mellett. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, és D hőmérsékleti osztályba tartozik.
Schneider Electric VarplusCan - BLRCH155A186B48 - 15.5 kvar Serleg kondenzátor 480V műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nagy terhelhetőségű kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozat: HDuty
Cikkszám: BLRCH155A186B48
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek: 15,5 kvar 480 V 50 Hz / 18,6 kvar 480 V 60 Hz
Névleges feszültség: 480 V AC 50/60 Hz
Maximálisan megengedett feszültség: 1,1 x Un (8 óra / 24 óra)
Folyamatos túláram kapacitás: 1,8 x In
Hálózati harmonikus tartalom: <= 20 %
Bekapcsolási áram: 250 x In
Dielektromos veszteségek: < 0,2 W/kvar
Teljesítményveszteség: < 0,5 W/kVAr
Kapacitástűrés: -5 % és +10 % között
Maximum kapcsolási művelet évente: 7000
Élettartam: 130000 h
Feszültségpróba
2,15 x Un AC a csatlakozók között 10 másodpercig
<= 660 V - 3 kV AC a csatlakozó és a tartály között 10 másodpercig
>= 660 V - 6 kV AC a csatlakozó és a tartály között 10 másodpercig
Anyagjellemzők
Dielektrikum: Fémezett polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, speciális éllel (hullámos vágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradálható
Fizikai jellemzők
Átmérő: 90 mm
Magasság: 242 mm
Telepítés típusa: Beltéri telepítés
Csatlakozók: ClampTite terminál
Rögzítési mód: Függőleges/vízszintes
IP védettségi fokozat: IP20
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
Üzemi tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Szabványok
IEC 60831-1
IEC 60831-2
