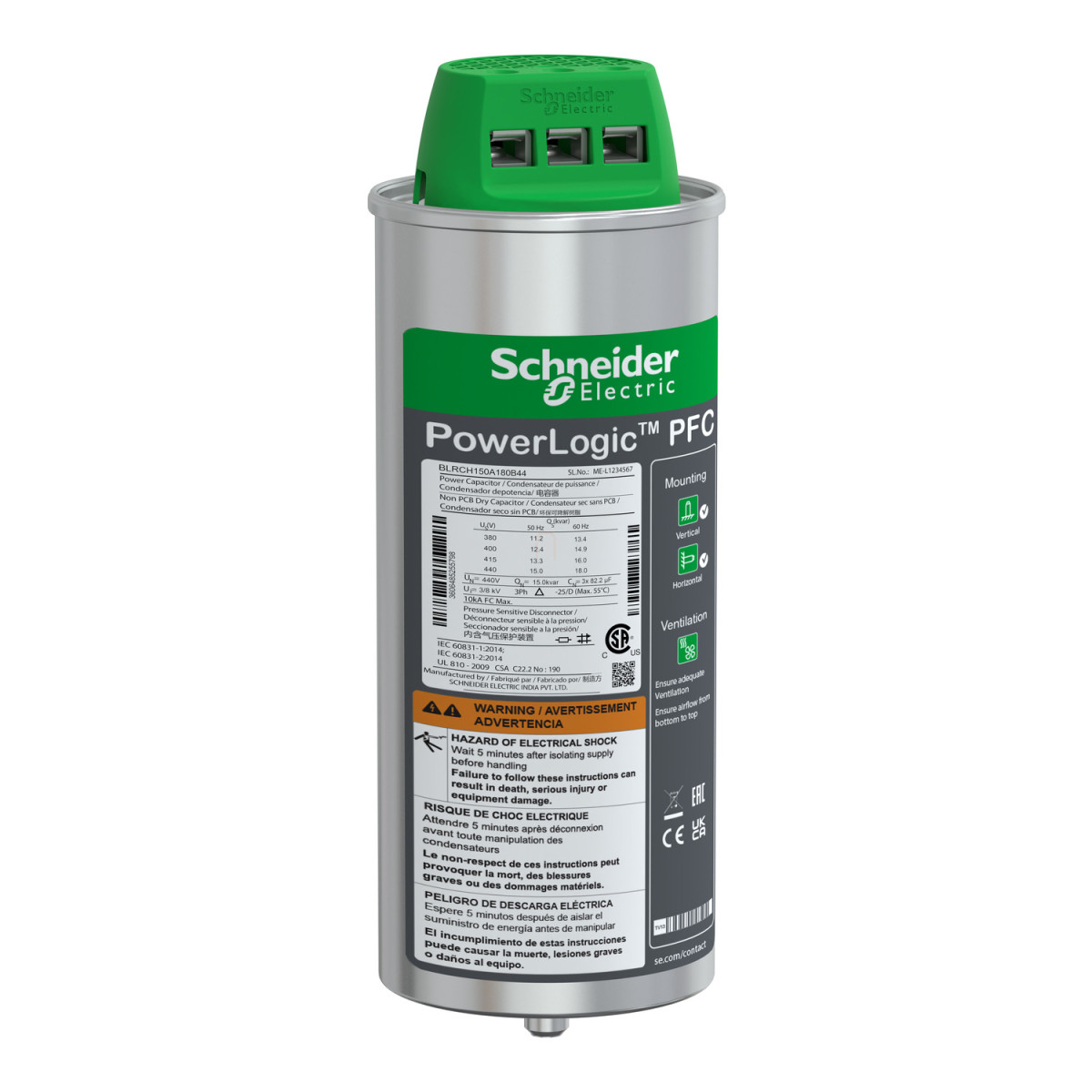

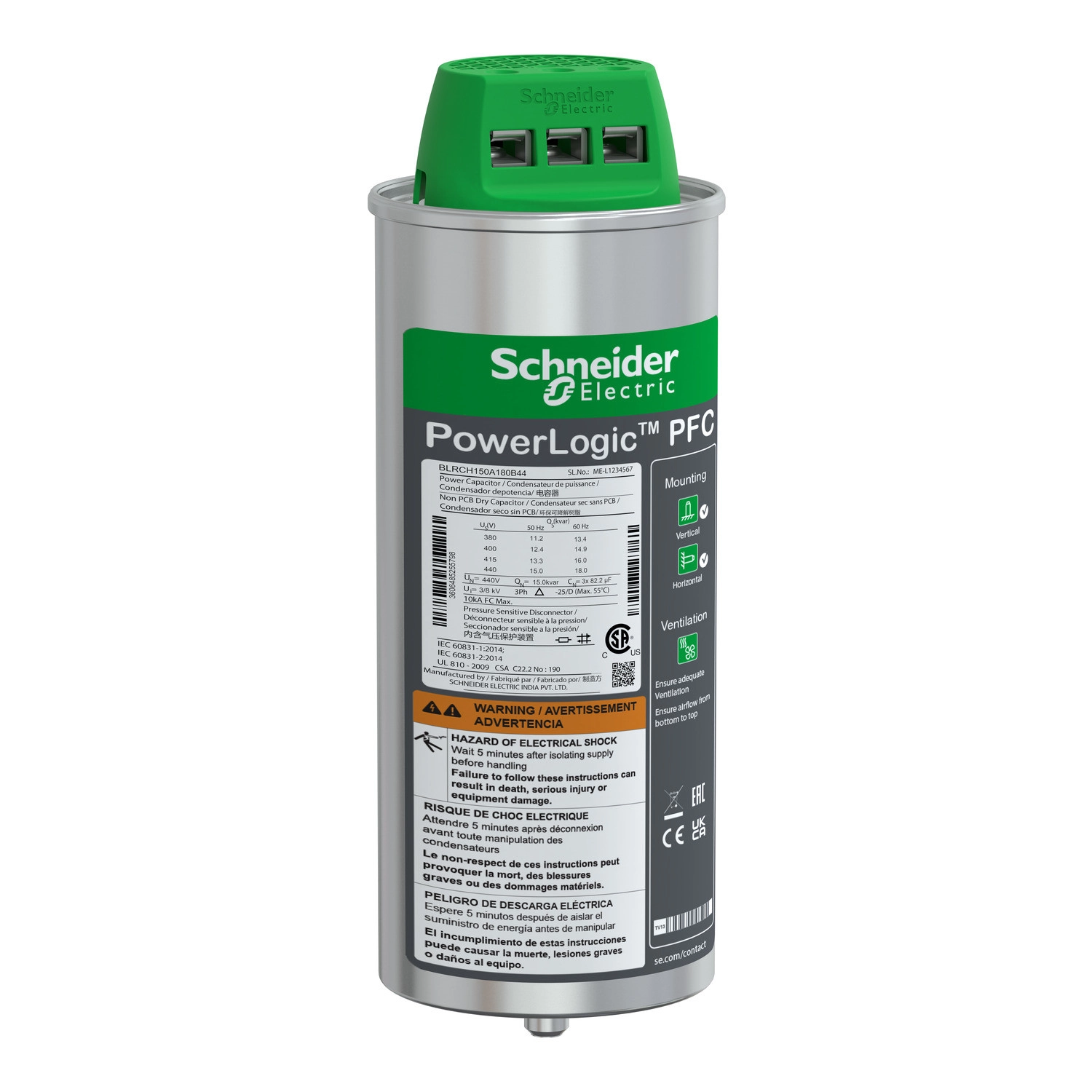

A PowerLogic PFC Capacitor BLRCH150A180B44 a Schneider Electric nagy teljesítményű kondenzátorai közé tartozik, melyet kifejezetten ipari felhasználásra terveztek. Ez a heavy duty kondenzátor a PowerLogic termékcsalád része, és a HDuty sorozatba tartozik, ami kiemelt megbízhatóságot és tartósságot biztosít még a legigényesebb környezetben is.
A BLRCH150A180B44 típusú kondenzátor 50 Hz-en 15 kvar, míg 60 Hz-en 18 kvar teljesítménnyel rendelkezik 440 V-os névleges feszültség mellett. A termék számos kiváló tulajdonsággal büszkélkedhet, mint például a maximum 20%-os hálózati harmonikus tartalom tolerancia, a névleges feszültség 1,1-szeresének elviselése (24 órából 8 órán keresztül), valamint az 1,8-szeres folyamatos túláram kapacitás. A kondenzátor bekapcsolási árama rendkívül magas, a névleges áram 250-szerese lehet, ami tipikus a kondenzátoroknál, ezért megfelelő védelem és méretezés szükséges az áramkörhöz. Érdemes figyelembe venni, hogy a termék évente maximum 7000 kapcsolási műveletet támogat, ami általában messze meghaladja a normál alkalmazási igényeket.
A kondenzátor dielektrikum anyaga fémes polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, valamint különleges szélvágással, ami optimalizálja a teljesítményt és növeli az élettartamot. Az impregnáló anyag PCB-mentes száraz PUR gyanta, mely környezetbarát és biodegradábilis. A kondenzátor rendkívül hosszú, 130 000 órás élettartammal rendelkezik, ami több mint 14 év folyamatos üzemelést jelent. A diektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség 0,5 W/kVAr alatt marad, ami kiváló energiahatékonyságot biztosít. A kapacitástoleranciája -5% és +10% között mozog.
A termék felszerelésére ClampTite terminálok szolgálnak, telepítése egyszerű, függőleges vagy vízszintes pozícióban is lehetséges. A készülék mérete kompakt: 90 mm átmérőjű és 242 mm magasságú, ami megkönnyíti a beépítést kisebb helyekre is. Kizárólag beltéri használatra tervezték, IP20 védettséggel rendelkezik, ami alapvető védelmet nyújt érintés ellen, de nem védett por és víz ellen. A termék széles környezeti hőmérséklet-tartományban (-25°C és +55°C között) használható, és akár 2000 méteres tengerszint feletti magasságig telepíthető. A D hőmérsékleti osztályba tartozik, és akár 95%-os relatív páratartalmat is elvisel. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, amely biztosítja a minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric VarplusCan - BLRCH150A180B44 - 15 kvar Serleg kondenzátor 440V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Cikkszám: BLRCH150A180B44
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek: 15 kvar 440 V 50 Hz / 18 kvar 440 V 60 Hz
Megengedett maximális feszültség: 1.1 x Un (24 órából 8 órán át)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 440 V AC 50/60 Hz
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % ... +10 %
Bekapcsolási áram: 250 x In
Maximális kapcsolási műveletek évente: 7000
Élettartam: 130000 óra
Fizikai jellemzők
Dielektromos anyag: Fémes polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, különleges szélvágással
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozások - terminálok: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettségi fokozat: IP20
Üzemeltetési magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet működés közben: -25...55 °C
Relatív páratartalom: 95 %
Feszültségpróba
2.15 x Un AC terminálok között 10 másodpercig
<= 660 V - 3 kV AC terminál és burkolat között 10 másodpercig
>= 660 V - 6 kV AC terminál és burkolat között 10 másodpercig
