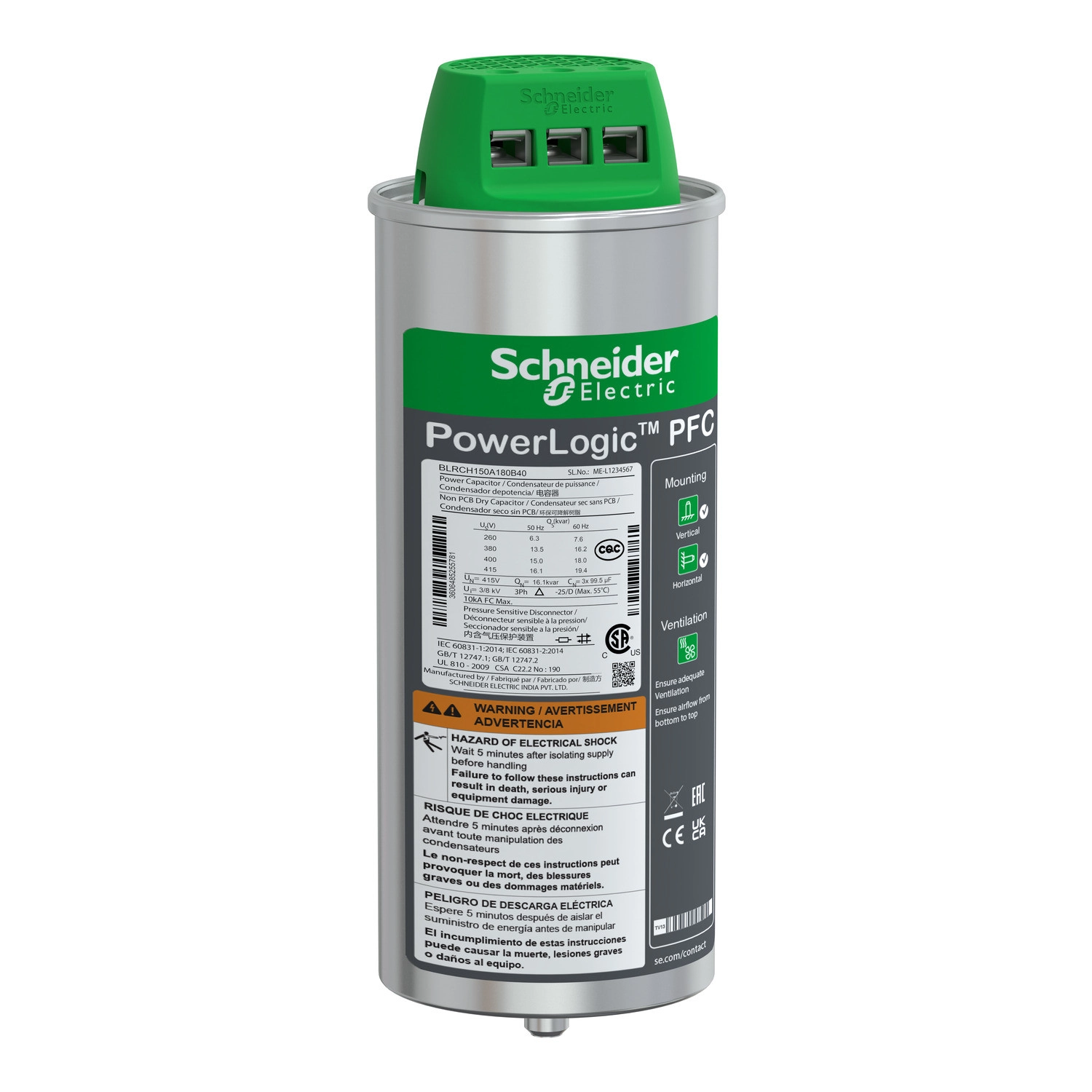

A Schneider Electric PowerLogic PFC BLRCH150A180B40 heavy duty kondenzátor egy professzionális megoldás a meddő teljesítmény kompenzálására és a villamos hálózatok teljesítménytényezőjének javítására. Ez a 15/18 kvar kapacitású kondenzátor 400 V hálózati feszültségre és 50/60 Hz frekvenciára lett tervezve, így ideális választás ipari és kereskedelmi alkalmazásokhoz, ahol fontos a megbízható teljesítmény és a hosszú élettartam.
A PowerLogic PFC kondenzátor a Schneider Electric HDuty terméksorozatának tagja, amit különösen olyan hálózatokhoz fejlesztettek ki, amelyekben a harmonikus tartalom nem haladja meg a 20%-ot. A termék kiváló elektromos paraméterekkel rendelkezik: 50 Hz-en 15 kvar, míg 60 Hz-en 18 kvar teljesítményt biztosít 400 V feszültségen. Emellett különböző feszültségszinteken is használható: 380 V-on 13,5 kvar (50 Hz) vagy 16,2 kvar (60 Hz), illetve 415 V-on 16,1 kvar (50 Hz) vagy 19,4 kvar (60 Hz) értékekkel. A kondenzátor maximális megengedett feszültsége 1,1 x Un (8 órán keresztül 24 órás időtartam alatt), folyamatos túláram kapacitása pedig 1,8 x In, ami kiváló üzembiztonságot jelent a kritikus alkalmazásokban.
A BLRCH150A180B40 kondenzátor műszaki szempontból is kiemelkedő: különösen alacsony dielektromos veszteséggel (< 0,2 W/kvar) és teljesítményveszteséggel (< 0,5 W/kVAr) rendelkezik. A kapacitástoleranciája -5% és 10% között mozog, ami megfelel az iparági sztenderdeknek. A kondenzátor dielektrikuma speciális rezisztivitású és profilú, hullámos vágású, cink/alumínium ötvözettel metallizált polipropilén film, impregnáló anyaga pedig PCB-mentes, biodegradálható PUR gyanta. A termék IP20 védettséggel rendelkezik, és 2000 méteres tengerszint feletti magasságig használható. D hőmérsékleti osztályba tartozik, üzemi hőmérséklet-tartománya -25°C és 55°C között van, relatív páratartalom-tűrése pedig 95%.
A kondenzátor ClampTite csatlakozóval van ellátva, álló vagy vízszintes helyzetben szerelhető fel. Fizikai méretei: 90 mm átmérőjű, 242 mm magasságú hengeres kivitel. Az IEC 60831-1 és IEC 60831-2 szabványoknak megfelel, így nemzetközi projektekben is használható. A termék bekapcsolási áramértéke 250 x In, maximális kapcsolási műveletek száma évente 7000, várható élettartama pedig lenyűgöző 130000 üzemóra. A Schneider Electric PowerLogic PFC BLRCH150A180B40 kondenzátor professzionális villamossági szakemberek számára tervezett eszköz, amely hosszú távú, megbízható megoldást kínál a teljesítménytényező javításra az ipari és kereskedelmi létesítményekben.
Schneider Electric VarplusCan - BLRCH150A180B40 - 15 kvar Serleg kondenzátor 400V műszaki adatok
Főbb tulajdonságok
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Cikkszám: BLRCH150A180B40
Villamos jellemzők
Hálózati frekvencia: 50/60 Hz
Harmonikus tartalom: <= 20%
Elektromos paraméterek:
13,5 kvar 380 V 50 Hz
16,2 kvar 380 V 60 Hz
15 kvar 400 V 50 Hz
18 kvar 400 V 60 Hz
16,1 kvar 415 V 50 Hz
19,4 kvar 415 V 60 Hz
Maximális megengedett feszültség: 1,1 x Un (8 órán keresztül 24 órás időtartam alatt)
Folyamatos túláram kapacitás: 1,8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő jellemzők
Dielektromos veszteségek: < 0,2 W/kvar
Teljesítményveszteség: < 0,5 W/kVAr
Kapacitás tűrés: -5% - 10%
Feszültségteszt: 2,15 x Un AC a csatlakozók között 10 másodpercig
<= 660 V - 3 kV AC a csatlakozó és ház között 10 másodpercig
>= 660 V - 6 kV AC a csatlakozó és ház között 10 másodpercig
Bekapcsolási áram: 250 x In
Maximális kapcsolási művelet/év: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális rezisztivitással és profillal, különleges széllel (hullámvágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradálható
Telepítési adatok
Telepítés típusa: Beltéri telepítés
Csatlakozók: ClampTite csatlakozó
Szerelési mód: Álló/vízszintes
Fizikai jellemzők
Átmérő: 90 mm
Magasság: 242 mm
Környezeti feltételek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Üzemi tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
