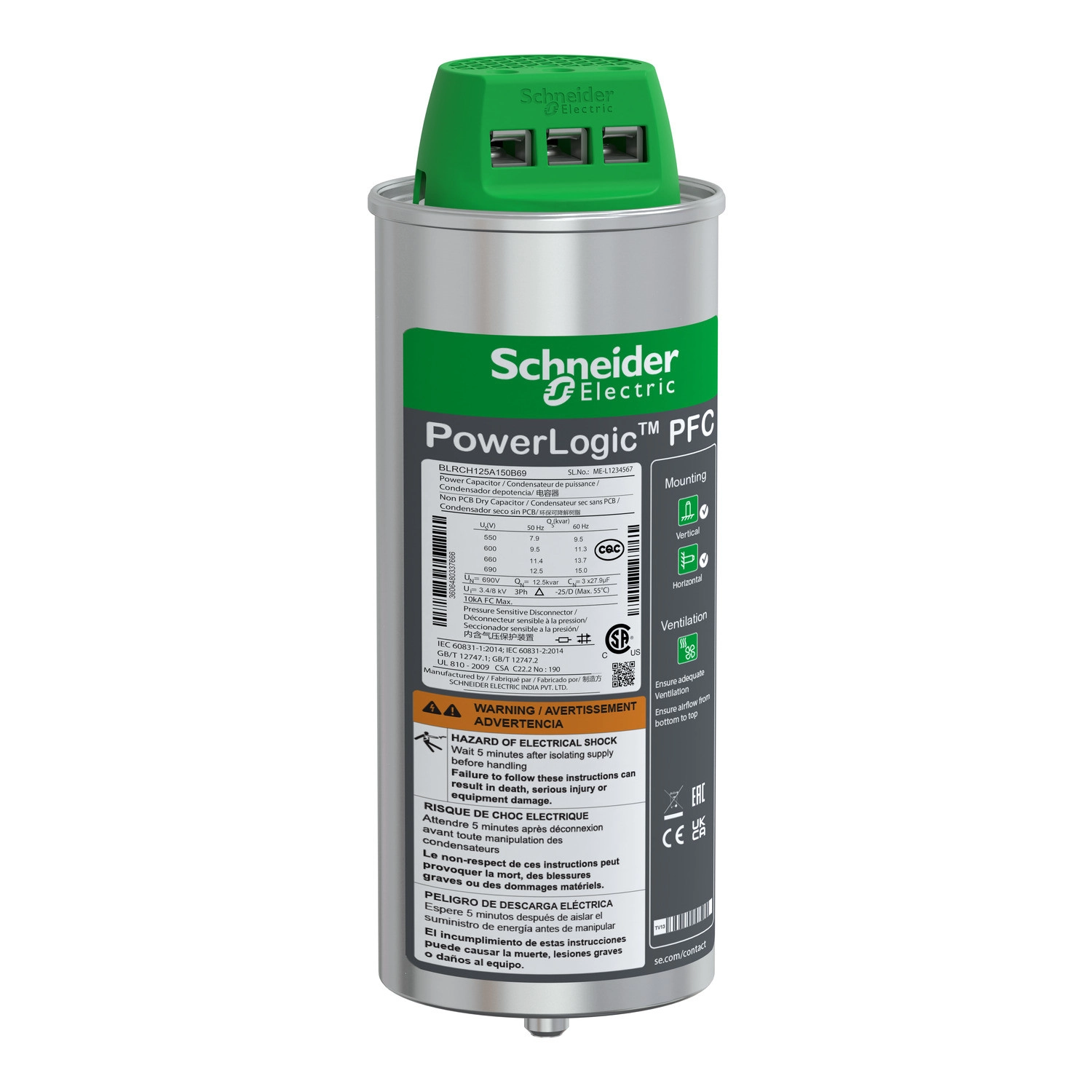

A Schneider Electric PowerLogic PFC Capacitor BLRCH125A150B69 típusú nehézüzemű kondenzátor kiváló minőségű megoldást kínál a fázisjavításra és a meddő teljesítmény kompenzálására nagyobb ipari környezetekben. Ez a típus a PowerLogic termékcsalád HDuty sorozatának tagja, amelyet kimondottan olyan ipari alkalmazásokhoz fejlesztettek, ahol megbízható és hatékony teljesítménytényező-javításra van szükség.
A BLRCH125A150B69 kondenzátor teljesítménye 12,5 kvar 690 V / 50 Hz mellett, illetve 15 kvar 690 V / 60 Hz mellett, ami rendkívül rugalmassá teszi különböző hálózati frekvenciákon való alkalmazásra. A készülék tervezése során figyelembe vették a modern ipari környezetek igényeit, ahol a hálózati felharmonikusok jelenléte is számottevő lehet - ezt a terméket olyan rendszerekhez ajánlják, ahol a harmonikus torzítás nem haladja meg a 20%-ot. Ez ideálissá teszi olyan létesítményekben, ahol különböző elektronikus eszközök, frekvenciaváltók vagy más nemlineáris terhelések találhatók.
Technikai szempontból a kondenzátor számos kiemelkedő jellemzővel rendelkezik. A maximálisan megengedett feszültség a névleges érték 1,1-szerese (8 órán keresztül 24 óra alatt), folyamatos túláram-kapacitása pedig a névleges áram 1,8-szorosa. A bekapcsolási áram a névleges érték 250-szerese is lehet, így megfelelő kapcsolóberendezést igényel. A dielektrikum metallizált polipropilén fóliából készül Zn/Al ötvözettel, speciális ellenállással és profillal, valamint különleges élkialakítással (hullámos vágás), ami hozzájárul a hosszú, 130 000 órás élettartamhoz. Az impregnáló anyag PCB-mentes száraz PUR gyanta, ami környezetbarát, biodegradálható összetételével is kitűnik. A kapacitástűrés -5% és +10% közötti tartományban mozog, így megbízható működést biztosít.
A BLRCH125A150B69 kondenzátor telepítése és használata is egyszerű. ClampTite csatlakozóval rendelkezik, amely megkönnyíti a bekötést. Felszerelhető függőlegesen vagy vízszintesen, beltéri használatra tervezték. IP20 védettségi fokozattal rendelkezik, így védett az ujjméretű tárgyak behatolása ellen. Működési hőmérséklet-tartománya -25 és +55 °C között van, és akár 2000 méteres tengerszint feletti magasságban is használható. D hőmérsékleti osztályba sorolták, ami magas minőségi követelményeket jelez. Relatív páratartalom tekintetében 95%-ig terhelhető, így a legtöbb ipari környezetben megállja a helyét. Méretei is kompaktak: átmérője 90 mm, magassága 242 mm. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, ami garantálja a biztonságos és megbízható működést a legszigorúbb nemzetközi előírások szerint is.
Schneider Electric VarplusCan - BLRCH125A150B69 - 12.5 kvar Serleg kondenzátor 690V műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nehézüzemű kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozat: HDuty
Cikkszám: BLRCH125A150B69
Villamos jellemzők
Hálózati frekvencia: 50/60 Hz
Elektromos paraméterek: 12.5 kvar 690 V 50 Hz / 15 kvar 690 V 60 Hz
Névleges feszültség: 690 V AC 50/60 Hz
Maximum megengedett feszültség: 1.1 x Un (8 óra / 24 óra időtartamban)
Folyamatos túláram kapacitás: 1.8 x In
Hálózati harmonikus tartalom: <= 20 %
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Technikai adatok
Dielektrikum veszteség: < 0.2 W/kvar
Teljesítmény veszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % - +10 %
Feszültség teszt: 2.15 x Un AC a csatlakozók között 10 mp-ig
<= 660 V - 3 kV AC a csatlakozó és a burkolat között 10 mp-ig
>= 660 V - 6 kV AC a csatlakozó és a burkolat között 10 mp-ig
Élettartam: 130000 óra
Fizikai jellemzők
Dielektrikum anyag: Metallizált polipropilén fólia Zn/Al ötvözettel, speciális ellenállással és profillal, különleges élkialakítással (hullámos vágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradálható
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite csatlakozó
Felszerelés módja: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti paraméterek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Működési magasság: 2000 m
Hőmérséklet osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
