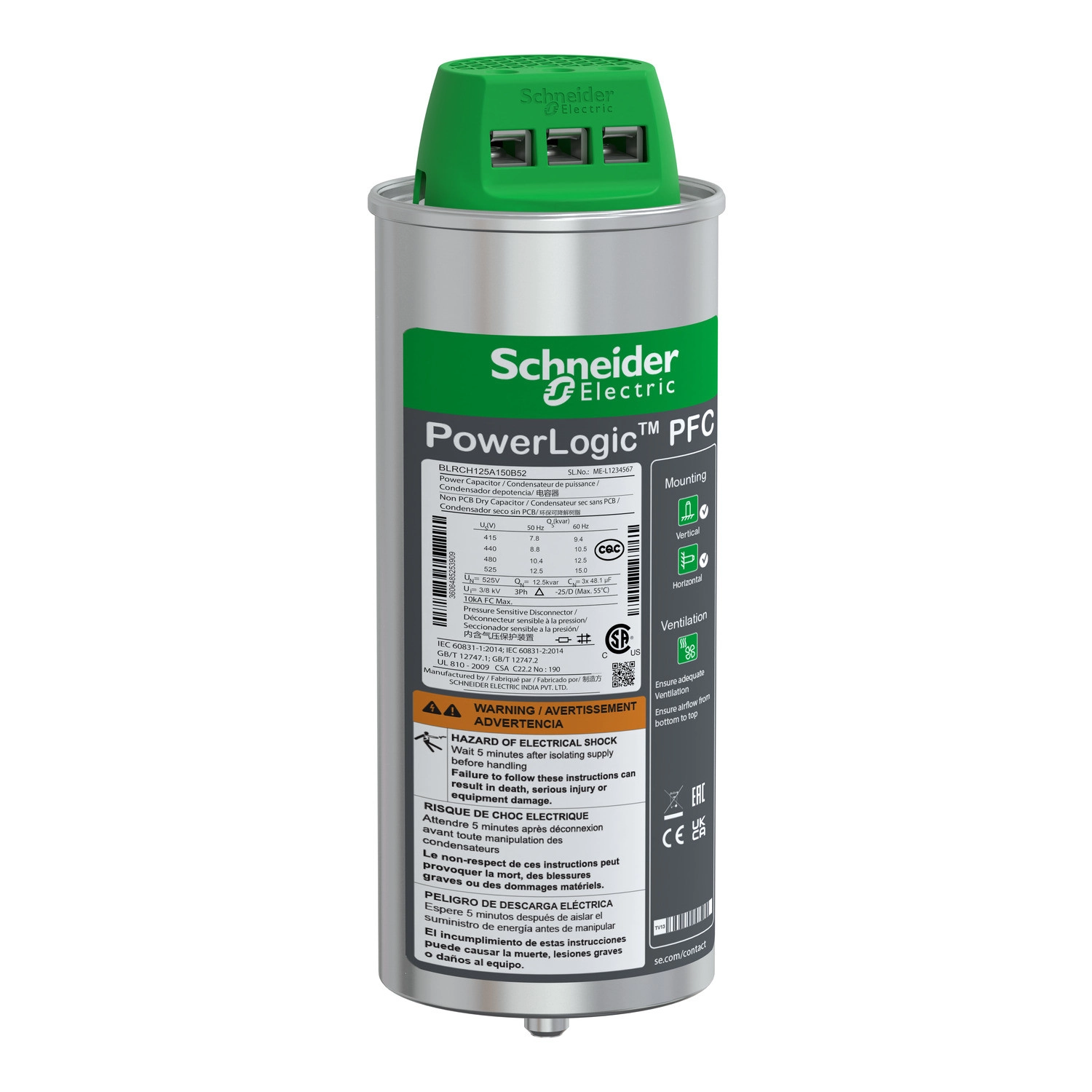

A Schneider Electric PowerLogic PFC BLRCH125A150B52 modellszámú heavy duty kondenzátor ideális megoldás olyan ipari környezetben, ahol magas minőségű teljesítménytényező korrekció szükséges. Ez a nagy teljesítményű kondenzátor kifejezetten a meddő teljesítmény kompenzálására lett kifejlesztve, ami jelentősen javítja az elektromos hálózat hatékonyságát és csökkenti az energiaköltségeket.
A PowerLogic PFC kondenzátor 525V-os névleges feszültségen működik, és frekvenciától függően különböző teljesítményt nyújt: 50 Hz-en 12.5 kvar, míg 60 Hz-en 15 kvar teljesítményt biztosít. A termék képes akár 20%-os hálózati harmonikus tartalom mellett is megbízhatóan működni, ami különösen előnyös olyan ipari környezetben, ahol a nem lineáris terhelések jelentős harmonikus torzítást okozhatnak. A készülék tervezésénél figyelembe vették a túlfeszültség elleni védelmet is, így képes akár a névleges feszültség 1.1-szeresét is elviselni folyamatosan, maximum 8 órán keresztül egy 24 órás időszakon belül.
A BLRCH125A150B52 modell rendkívül robusztus kialakítású, amit a HDuty termékvonalba való tartozása is jelez. Belső felépítése kiváló minőségű metallizált polipropilén filmmel készül, különleges Zn/Al ötvözet bevonattal, speciális ellenállású profillal és hullámvágott éllel. Az impregnáláshoz PCB-mentes, száraz PUR gyantát használnak, amely környezetvédelmi szempontból előnyös, mivel biológiailag lebomló. A kondenzátor különleges ClampTite csatlakozással van ellátva, és függőleges vagy vízszintes helyzetben egyaránt felszerelhető. Méretei kompaktak: átmérője 90 mm, magassága 242 mm.
A PowerLogic PFC kondenzátor kiváló műszaki paraméterekkel rendelkezik: a dielektromos veszteség kevesebb mint 0.2 W/kvar, a teljesítményveszteség pedig kevesebb mint 0.5 W/kVAr. A kapacitástűrés -5% és +10% között mozog. A termék megfelelő működését szigorú tesztek biztosítják, többek között feszültségtesztnek vetik alá: a kivezetések között 2.15 × Un AC feszültséget 10 másodpercig, valamint a kivezetés és a ház között szintén szigorú teszteket végeznek. A kondenzátor bekapcsolási árama magas, akár 250 × In is lehet, és évente maximum 7000 kapcsolási műveletet tud elvégezni. A termék élettartama rendkívül hosszú, akár 130000 üzemóra is lehet, ami évekig tartó megbízható működést biztosít. A kondenzátor IP20 védettségi fokozattal rendelkezik, és -25...55 °C közötti környezeti hőmérsékleten, akár 95%-os relatív páratartalom mellett is használható, maximum 2000 méteres tengerszint feletti magasságig.
Schneider Electric VarplusCan - BLRCH125A150B52 - 12.5 kvar Serleg kondenzátor 525V műszaki adatok
Alapadatok
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Termék megnevezése: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Cikkszám: BLRCH125A150B52
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges feszültség: 525 V AC 50/60 Hz
Elektromos paraméterek: 12.5 kvar 525 V 50 Hz; 15 kvar 525 V 60 Hz
Hálózati harmonikus tartalom: <= 20 %
Maximum megengedett feszültség: 1.1 x Un (8 óra 24 órán belül)
Folyamatos túláram kapacitás: 1.8 x In
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Dielektromos veszteség: < 0.2 W/kvar
Teljesítmény veszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5 % - 10 %
Feszültség teszt: 2.15 x Un AC a kivezetések között 10 s ideig; <= 660 V - 3 kV AC a kivezetés és a burkolat között 10 s ideig; >= 660 V - 6 kV AC a kivezetés és a burkolat között 10 s ideig
Fizikai jellemzők
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágás)
Impregnáló anyag: Nem-PCB száraz PUR gyanta, biológiailag lebomló
Telepítés típusa: Beltéri telepítés
Csatlakozások - kivezetések: ClampTite kivezetés
Szerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettségi fokozat: IP20
Működési magasság: 2000 m
Hőmérséklet osztály: D
Működési környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
Termék élettartam
Élettartam órában: 130000 h
