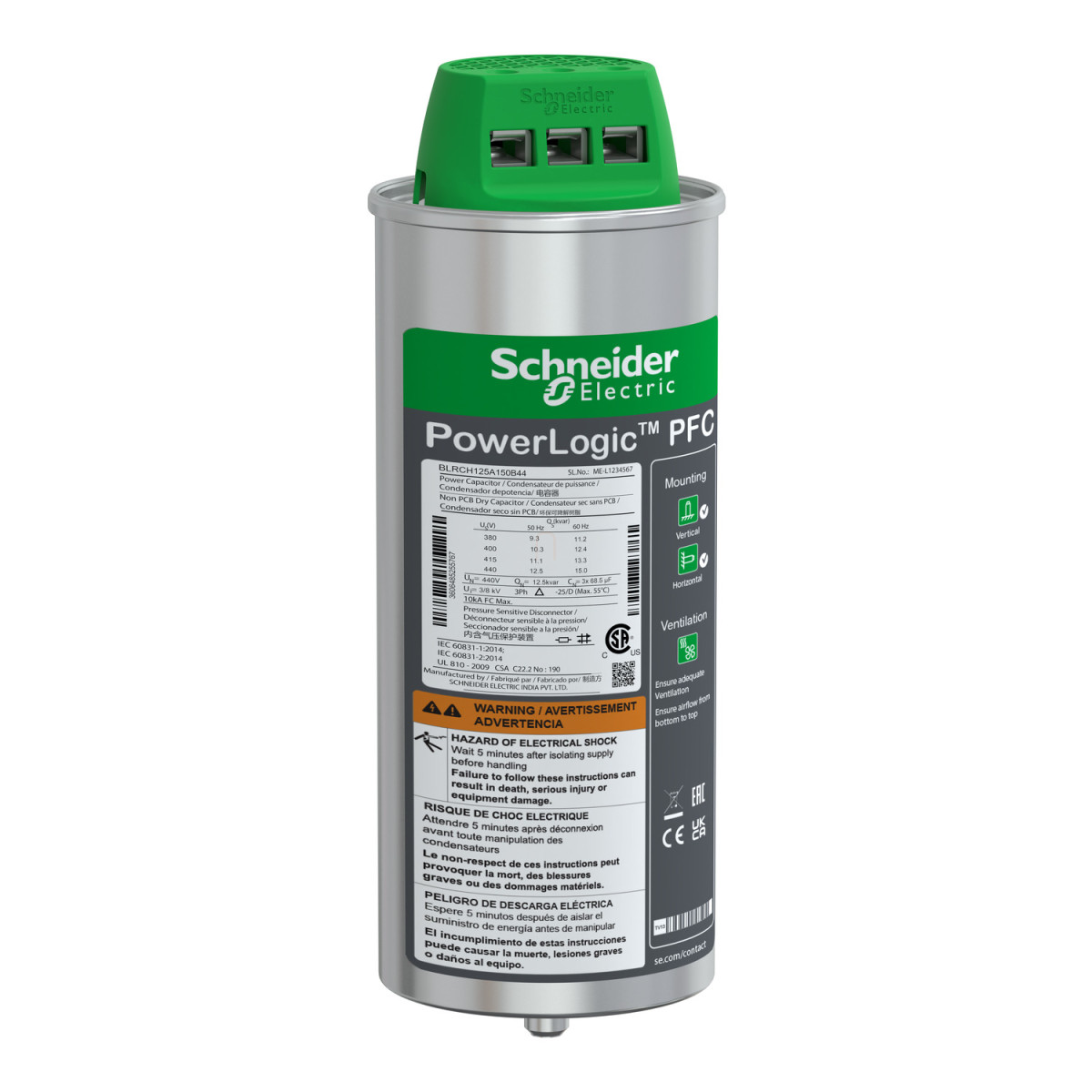

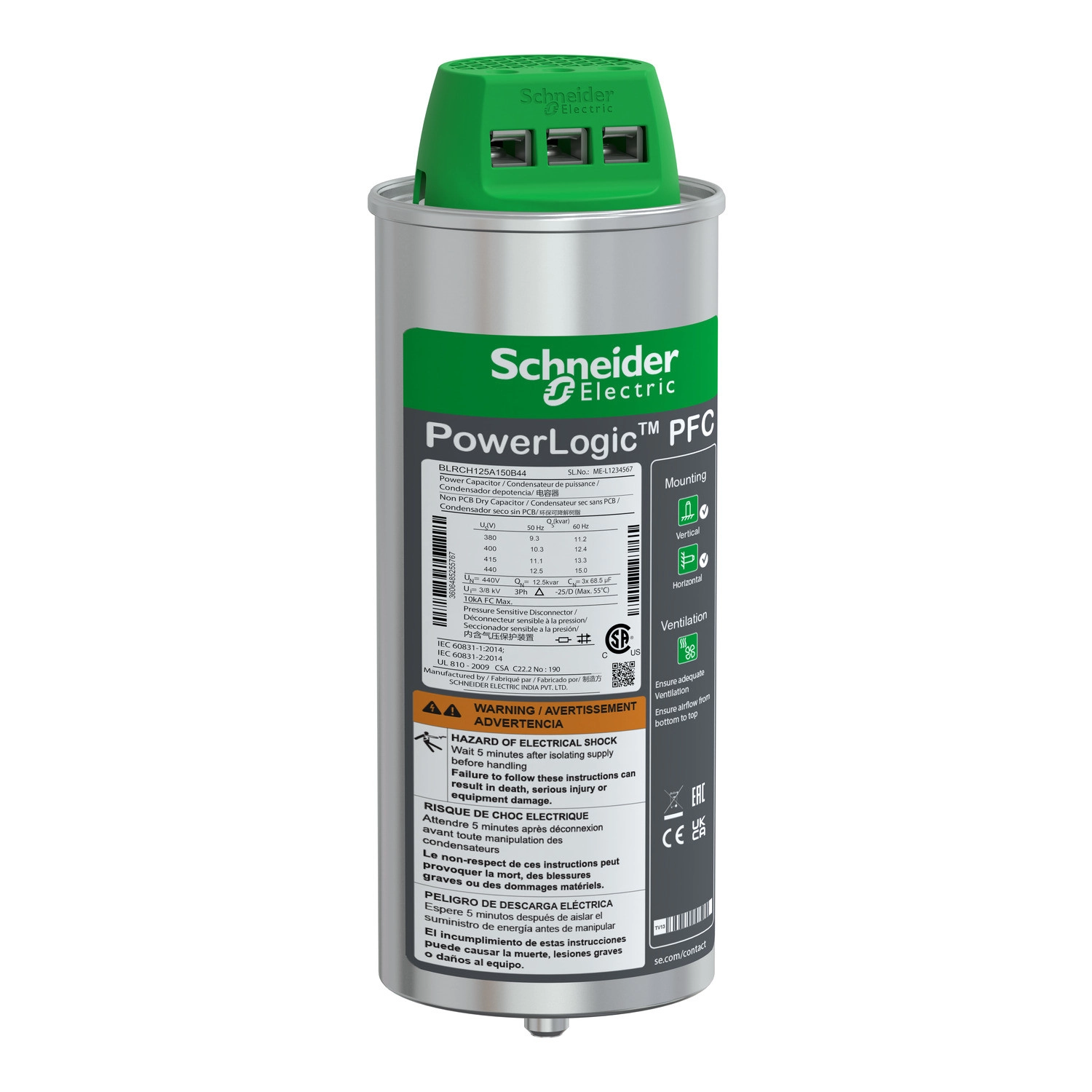

A Schneider Electric PowerLogic PFC heavy duty kondenzátor (BLRCH125A150B44) egy csúcsminőségű teljesítménytényező-javító kapacitás, amely hatékony megoldást kínál az energiahatékonyság növelésére ipari és kereskedelmi létesítményekben. A termék 50 Hz frekvencián 12,5 kvar, míg 60 Hz frekvencián 15 kvar kapacitással rendelkezik 440 V AC hálózati feszültségen, így kiválóan alkalmas az áramellátó rendszerek teljesítménytényezőjének optimalizálására.
A PowerLogic PFC kapacitás a HDuty (Heavy Duty) sorozat része, amely kifejezetten olyan környezetbe tervezett, ahol maximum 20%-os hálózati harmonikus tartalom van jelen. A termék kiemelkedő minőségét és tartósságát a precízen kidolgozott műszaki paraméterek biztosítják. A kondenzátor 1,1-szeres feszültségtúlterhelést képes elviselni folyamatosan (8 órán át 24 órás időszakonként), valamint 1,8-szoros névleges áramerősség folyamatos túláram-kapacitást biztosít. A bekapcsolási áram a névleges érték 250-szeresét érheti el.
A Schneider Electric BLRCH125A150B44 kondenzátor különleges felépítése garantálja a hosszú élettartamot és a kiváló teljesítményt. A dielektrikum speciális cink/alumínium ötvözettel metalizált polipropilén film, különleges ellenállással és profillal, valamint speciális hullámos élkialakítással. Az impregnáló anyag PCB-mentes, száraz PUR gyanta, amely biodegradábilis tulajdonságokkal rendelkezik. A kapacitás tűréshatára -5% és +10% között van, a dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. A termék élettartama kiemelkedően magas, 130 000 óra, és évente akár 7000 kapcsolási művelet végrehajtására is képes. A kondenzátor IP20 védettségi fokozattal rendelkezik, és a ClampTite csatlakozók megkönnyítik a telepítést.
Műszaki szempontból a BLRCH125A150B44 kondenzátor robusztus kialakítással rendelkezik, amely megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak. A termék beltéri használatra tervezett, függőleges vagy vízszintes helyzetben telepíthető. Átmérője 90 mm, magassága 242 mm. Széles működési hőmérséklet-tartományban (-25°C és +55°C között) használható, akár 95%-os relatív páratartalom mellett, és 2000 méteres tengerszint feletti magasságig alkalmazható. A D hőmérsékleti osztályba tartozik, amely jelzi a termék kiváló hőterhelési ellenállását.
Schneider Electric VarplusCan - BLRCH125A150B44 - 12.5 kvar Serleg kondenzátor 440V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20%
Elektromos paraméterek
Teljesítmény: 12,5 kvar 440 V 50 Hz / 15 kvar 440 V 60 Hz
Maximális megengedett feszültség: 1,1 x Un (8 óra 24 órás időszakonként)
Folyamatos túláram kapacitás: 1,8 x In
Névleges feszültség: 440 V AC 50/60 Hz
Kiegészítő műszaki adatok
Dielektromos veszteség: < 0,2 W/kvar
Teljesítményveszteség: < 0,5 W/kVAr
Kapacitás tűrés: -5% - +10%
Feszültségteszt: 2,15 x Un AC a csatlakozók között 10 mp-ig
<= 660 V - 3 kV AC a csatlakozó és a konténer között 10 mp-ig
>= 660 V - 6 kV AC a csatlakozó és a konténer között 10 mp-ig
Bekapcsolási áram: 250 x In
Maximális éves kapcsolási műveletek: 7000
Élettartam: 130000 óra
Dielektrikum anyag: Metalizált polipropilén film Zn/Al ötvözettel, különleges ellenállással és profillal, speciális éllel (hullámos vágás)
Impregnálási anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítési jellemzők
Telepítés típusa: Beltéri
Csatlakozások: ClampTite csatlakozó
Szerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti paraméterek
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP20
Üzemeltetési tengerszint feletti magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95%
