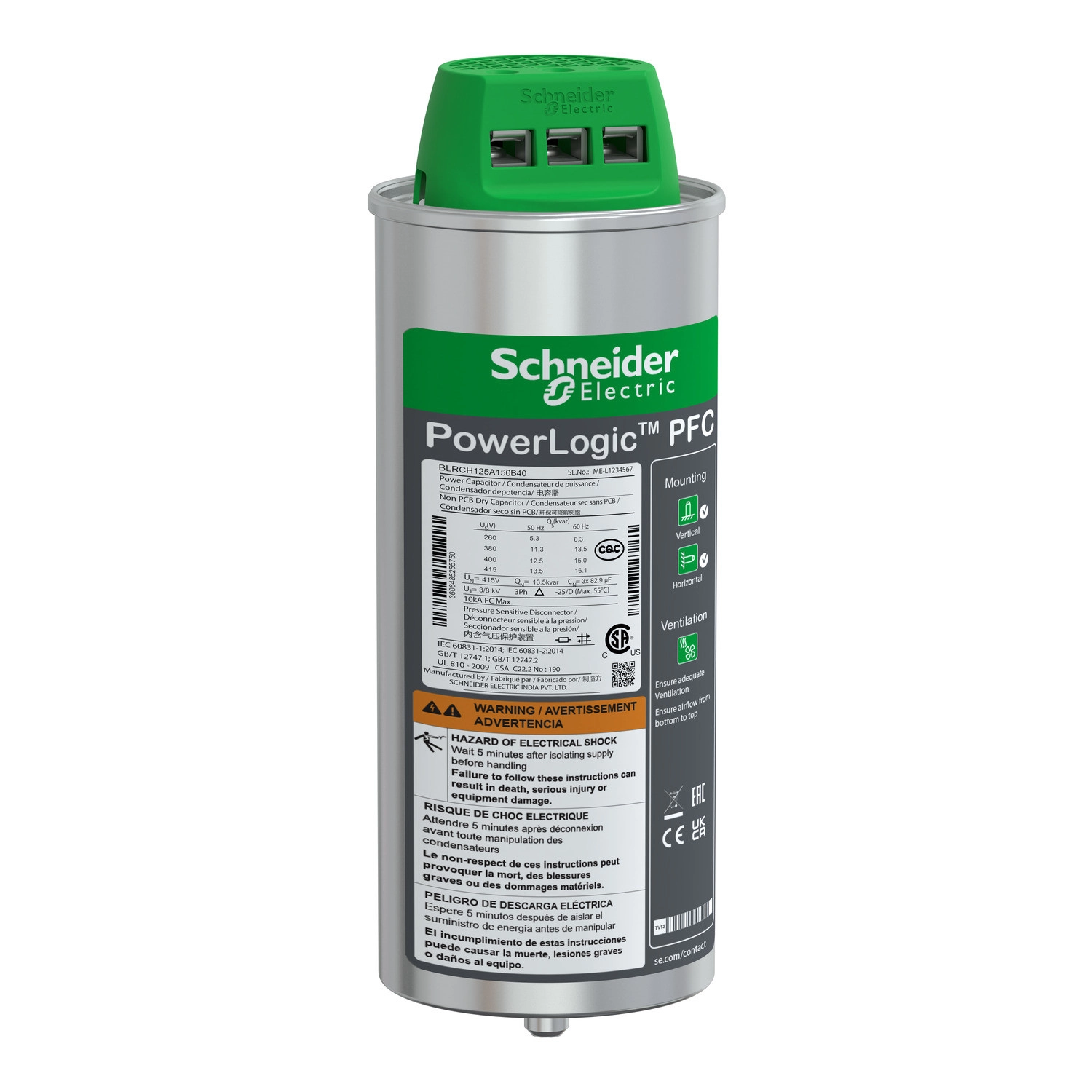

A Schneider Electric PowerLogic PFC nehéz igénybevételre tervezett kondenzátora, a BLRCH125A150B40 modell kiváló megoldást nyújt a teljesítménytényező korrekciójára és a hálózati harmonikus torzítás kezelésére ipari és kereskedelmi alkalmazásokban. Ez a nagy teljesítményű kondenzátor a PowerLogic termékcsalád HDuty sorozatának tagja, amely a fokozott terhelhetőség és hosszú élettartam szempontjából kimagasló tulajdonságokkal rendelkezik.
A BLRCH125A150B40 kondenzátor többféle hálózati feszültséghez és frekvenciához alkalmazható. Az elektromos paraméterek tekintetében 380V-os hálózaton 50Hz esetén 11.3 kvar, 60Hz esetén 13.5 kvar teljesítményt biztosít. 400V-os rendszerekben 50Hz-en 12.5 kvar, míg 60Hz-en 15 kvar teljesítmény érhető el. A 415V-os alkalmazásokhoz 50Hz-nél 13.5 kvar, 60Hz-nél pedig 16.1 kvar teljesítménnyel rendelkezik. A kondenzátor maximum 20% harmonikus tartalommal rendelkező hálózatokhoz javasolt, ahol kiemelkedő stabilitást és hosszú élettartamot biztosít. A megengedett túlfeszültség 1.1 x Un (24 órából 8 órán keresztül), míg a folyamatos túláram kapacitás 1.8 x In. A névleges feszültségtartománya 380-415V AC 50/60 Hz.
A technológiai kialakítás szempontjából a BLRCH125A150B40 kondenzátor rendkívül alacsony veszteségi értékekkel rendelkezik. A dielektromos veszteség kevesebb mint 0.2 W/kvar, míg a teljesítményveszteség kevesebb mint 0.5 W/kVAr. A kapacitástűrés -5% és +10% között mozog, ami megfelelő rugalmasságot biztosít a különböző alkalmazásokhoz. A kondenzátor szigetelési vizsgálata során 2.15 x Un AC feszültséget kap a kivezetések között 10 másodpercig, míg a kivezetés és a ház között 660V-ig 3 kV AC, 660V felett pedig 6 kV AC értéket 10 másodpercig. A bekapcsolási áramlökés 250 x In, a maximális éves kapcsolási műveletszám 7000, az élettartam pedig kiemelkedően magas, 130000 óra. A dielektromos anyag Zn/Al ötvözettel metalizált polipropilén film, speciális ellenállással és profillal, különleges szélkiképzéssel (hullámvágással). Az impregnáló anyag PCB-mentes száraz PUR gyanta, amely biodegradálható, ami környezetvédelmi szempontból előnyös tulajdonság.
A BLRCH125A150B40 kondenzátor beltéri telepítésre alkalmas, IP20 védettséggel rendelkezik. A csatlakozás ClampTite kapcsokkal történik, a felszerelés történhet függőleges vagy vízszintes pozícióban. A kondenzátor átmérője 90 mm, magassága 242 mm. Az üzemeltetés széles hőmérséklet-tartományban lehetséges: -25°C és +55°C között, és akár 95%-os relatív páratartalom mellett is használható. A maximális üzemeltetési magasság 2000 méter. A termék megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, és D hőmérsékleti osztályba tartozik. A Schneider Electric BLRCH125A150B40 kondenzátor megbízható választás minden olyan alkalmazáshoz, ahol a teljesítménytényező javítása és a harmonikus torzítás csökkentése a cél, különösen olyan környezetben, ahol tartós és stabil működés szükséges.
Schneider Electric VarplusCan - BLRCH125A150B40 - 12.5 kvar Serleg kondenzátor 400V műszaki adatok
Termékleírás
Termékcsalád: PowerLogic
Terméksorozat: HDuty
Terméktípus: Nehéz igénybevételre tervezett kondenzátor
Terméknév: PowerLogic PFC Kondenzátor
Elektromos jellemzők
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek:
- 11.3 kvar 380 V 50 Hz
- 13.5 kvar 380 V 60 Hz
- 12.5 kvar 400 V 50 Hz
- 15 kvar 400 V 60 Hz
- 13.5 kvar 415 V 50 Hz
- 16.1 kvar 415 V 60 Hz
Maximális megengedett feszültség: 1.1 x Un (24 órából 8 órán keresztül)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Műszaki jellemzők
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: - 5 % és + 10 % között
Feszültségpróba:
- 2.15 x Un AC a kivezetések között 10 másodpercig
- <= 660 V esetén 3 kV AC a kivezetés és a ház között 10 másodpercig
- >= 660 V esetén 6 kV AC a kivezetés és a ház között 10 másodpercig
Bekapcsolási áramlökés: 250 x In
Maximális kapcsolási műveletek száma évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, különleges szélkiképzéssel (hullámvágással)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradálható
Telepítési jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite kapocs
Felszerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti jellemzők
Szabványok: IEC 60831-2, IEC 60831-1
IP védettség: IP20
Üzemeltetési magasság: 2000 m
Hőmérsékleti osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
