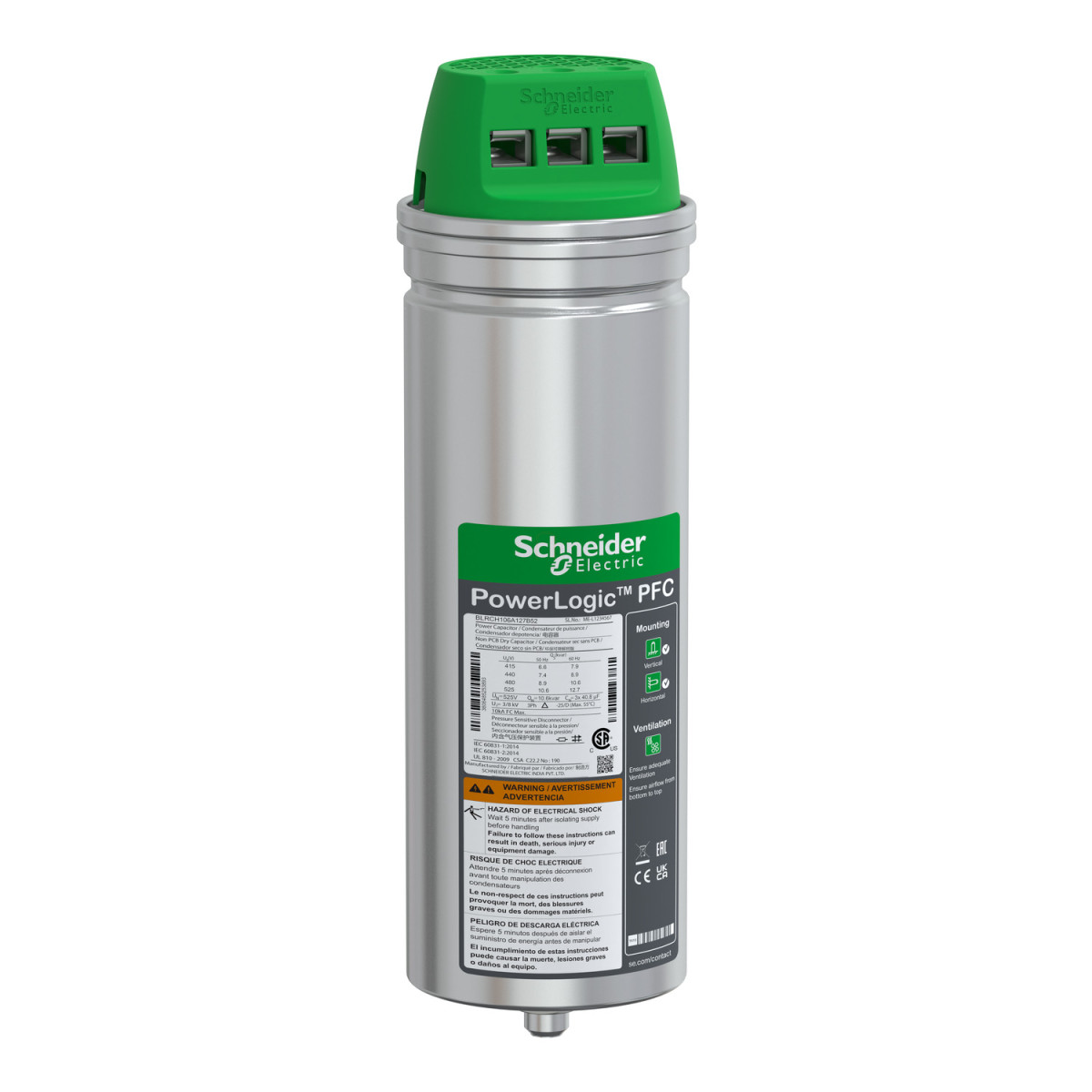

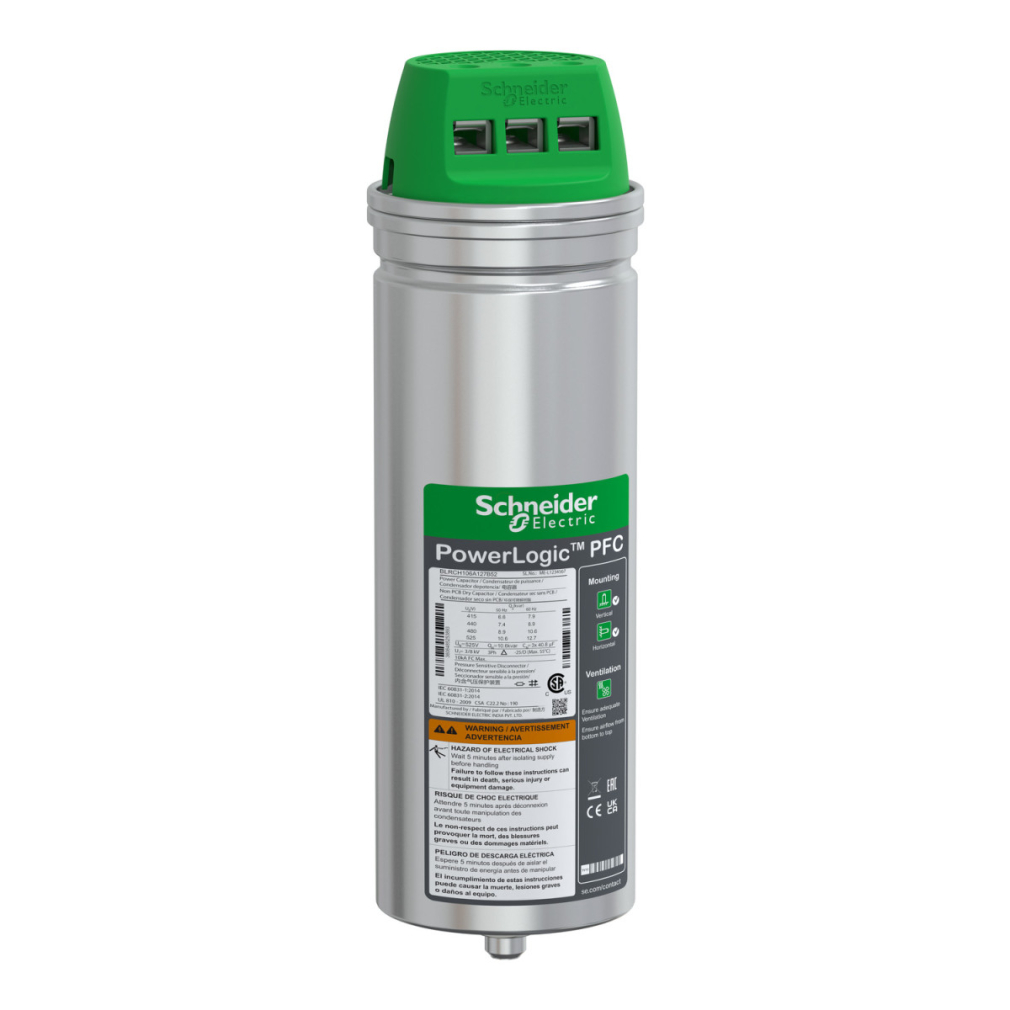

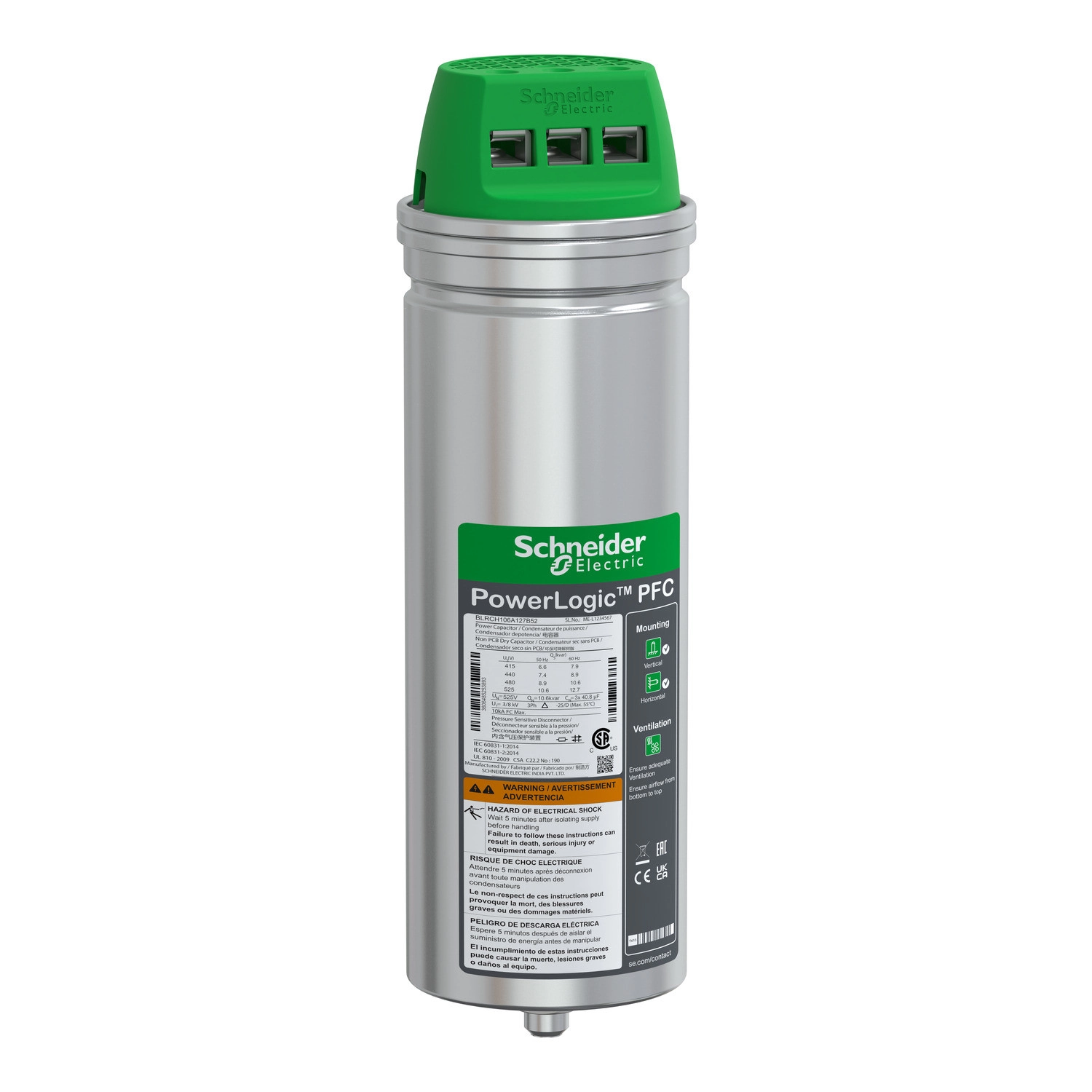

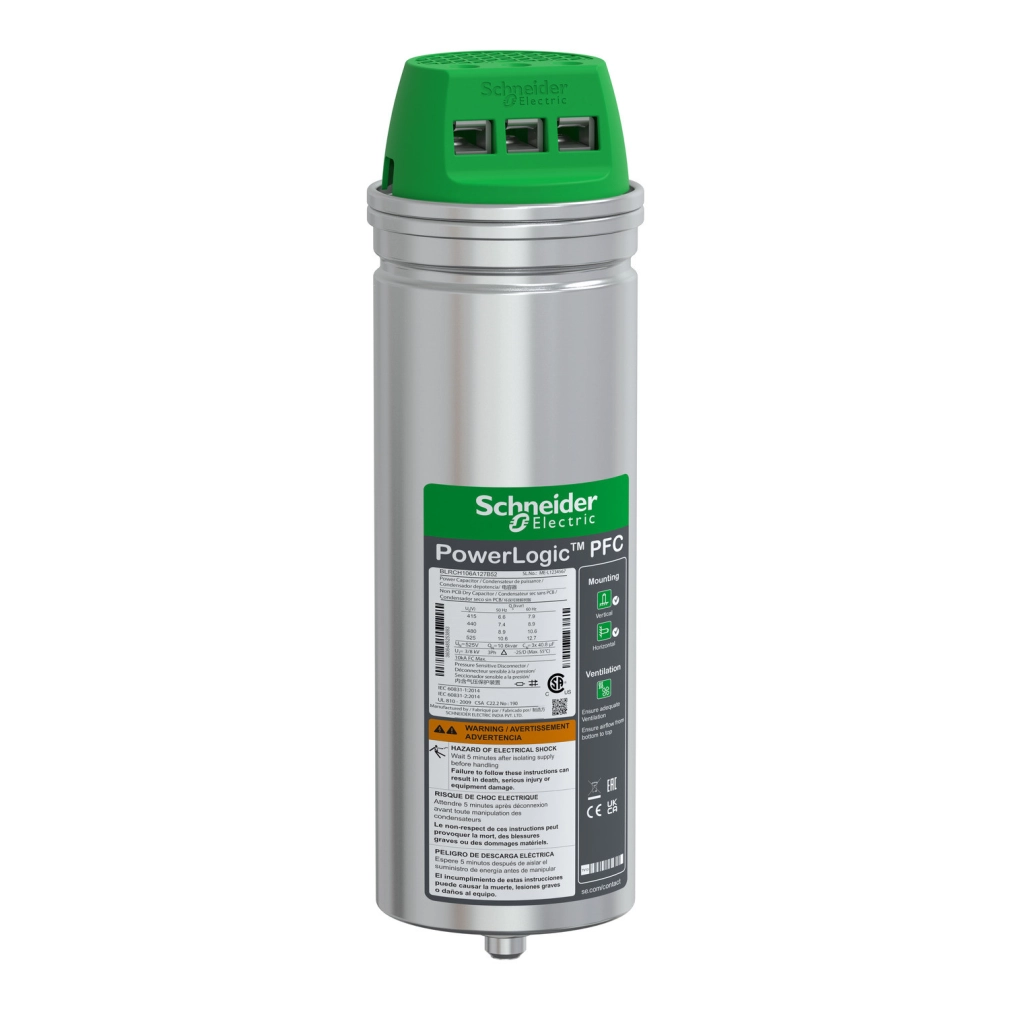

A Schneider Electric PowerLogic PFC nehézüzemi kondenzátor, 10,6/12,7 kvar teljesítménnyel, 525 V-os névleges feszültséggel és 50/60 Hz-es hálózati frekvenciával kiváló megoldást jelent az ipari alkalmazások teljesítménytényező javítására. Ez a BLRCH106A127B52 típusszámú PowerLogic kondenzátor a HDuty sorozat része, amely különösen strapabíró kivitelével tűnik ki a piacon.
A kondenzátor kifejezetten olyan hálózatokban alkalmazható, ahol a harmonikus tartalom nem haladja meg a 20%-ot. Az eszköz kettős teljesítménybesorolással rendelkezik: 50 Hz-en 10,6 kvar, míg 60 Hz-en 12,7 kvar teljesítményt biztosít. A maximális megengedett feszültség a névleges érték 1,1-szerese, ami 8 órán át tartható fenn 24 órás periódusban. Folyamatos túláramtűrése a névleges áram 1,8-szorosa, ami kiváló ellenálló képességet biztosít a terhelési ingadozásokkal szemben. A bekapcsolási áramlökés a névleges áram 250-szerese lehet.
A PowerLogic PFC kondenzátor kimagasló műszaki paraméterekkel büszkélkedhet. A dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljes teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. A kapacitástűrés -5% és +10% között van, ami megfelelő rugalmasságot biztosít különböző alkalmazásokban. A kondenzátort szigorú feszültségtesztnek vetik alá: a kapcsok között 2,15 × Un váltakozó feszültséget 10 másodpercig, míg a kapcsok és a burkolat között 3 kV (≤ 660 V esetén) vagy 6 kV (≥ 660 V esetén) váltakozó feszültséget szintén 10 másodpercig. Élettartama kiemelkedően hosszú, 130 000 üzemóra, és évente maximum 7000 kapcsolási műveletet bír el.
A kondenzátor dielektrikum anyaga különleges szélvágású, cink/alumínium ötvözettel metalizált polipropilén film, speciális ellenállással és profillal. Az impregnáló anyag PCB-mentes, száraz PUR gyanta, amely biodegradábilis. Az eszköz telepítése beltéri használatra tervezett, IP20 védettségi fokozattal rendelkezik. A csatlakozások ClampTite kapcsokkal vannak kialakítva, a szerelési mód lehet függőleges vagy vízszintes. A kondenzátor átmérője 75 mm, magassága 233 mm.
A PowerLogic PFC kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak. Az üzemi környezetet illetően: működési magasság maximum 2000 méter, hőmérséklet osztály D, üzemi környezeti hőmérséklet-tartomány -25...55 °C, relatív páratartalom maximum 95%. A Schneider Electric BLRCH106A127B52 kondenzátor ideális választás minden olyan ipari létesítmény számára, ahol fontos a megbízható teljesítménytényező-korrekció és a hosszú élettartam.
Schneider Electric VarplusCan - BLRCH106A127B52 - 10.6 kvar Serleg kondenzátor 525V műszaki adatok
Fő tulajdonságok
Termékcsalád: PowerLogic
Terméktípus: Nehézüzemi kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozat: HDuty
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20%
Elektromos paraméterek
Teljesítmény és feszültség: 10.6 kvar 525 V 50 Hz és 12.7 kvar 525 V 60 Hz
Névleges feszültség: 525 V AC 50/60 Hz
Maximális megengedett feszültség: 1.1 x Un (8 óra 24 órás periódusban)
Folyamatos túláram kapacitás: 1.8 x In
Kiegészítő adatok
Dielektromos veszteség: < 0.2 W/kvar
Teljesítményveszteség: < 0.5 W/kVAr
Kapacitás tűrés: -5% és 10% között
Feszültségteszt: 2.15 x Un AC a kapcsok között 10 másodpercig
≤ 660 V - 3 kV AC kapocs és burkolat között 10 másodpercig
≥ 660 V - 6 kV AC kapocs és burkolat között 10 másodpercig
Bekapcsolási áram: 250 x In
Maximum kapcsolási műveletek száma évente: 7000
Élettartam: 130000 óra
Anyagok és konstrukció
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágás)
Impregnáló anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítés és fizikai jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite terminál
Szerelési mód: Függőleges/vízszintes
Átmérő: 75 mm
Magasság: 233 mm
Környezeti feltételek
Szabványok: IEC 60831-2, IEC 60831-1
IP védettségi fokozat: IP20
Üzemi magasság: 2000 m
Hőmérséklet osztály: D
Környezeti hőmérséklet működés közben: -25...55 °C
Relatív páratartalom: 95%
