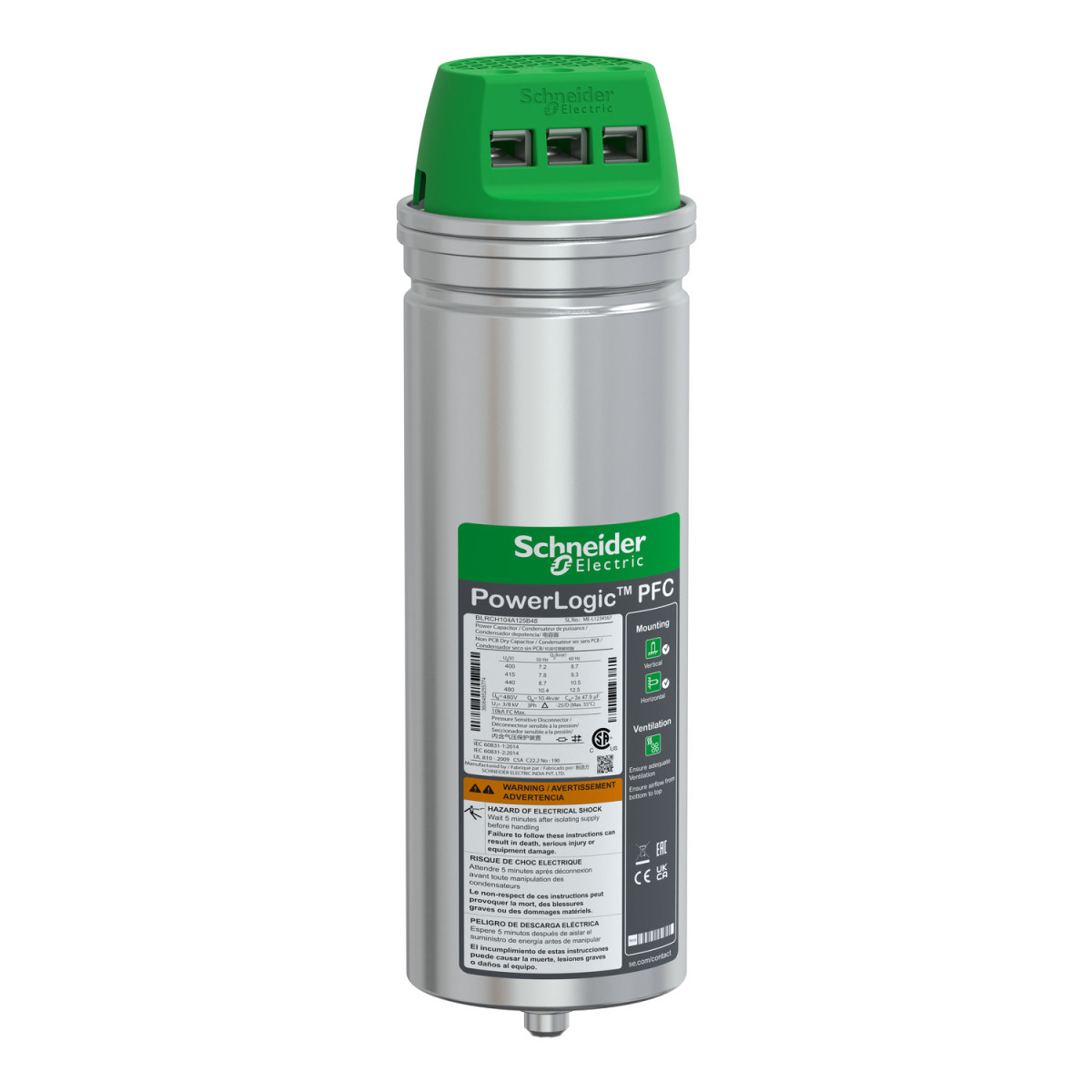

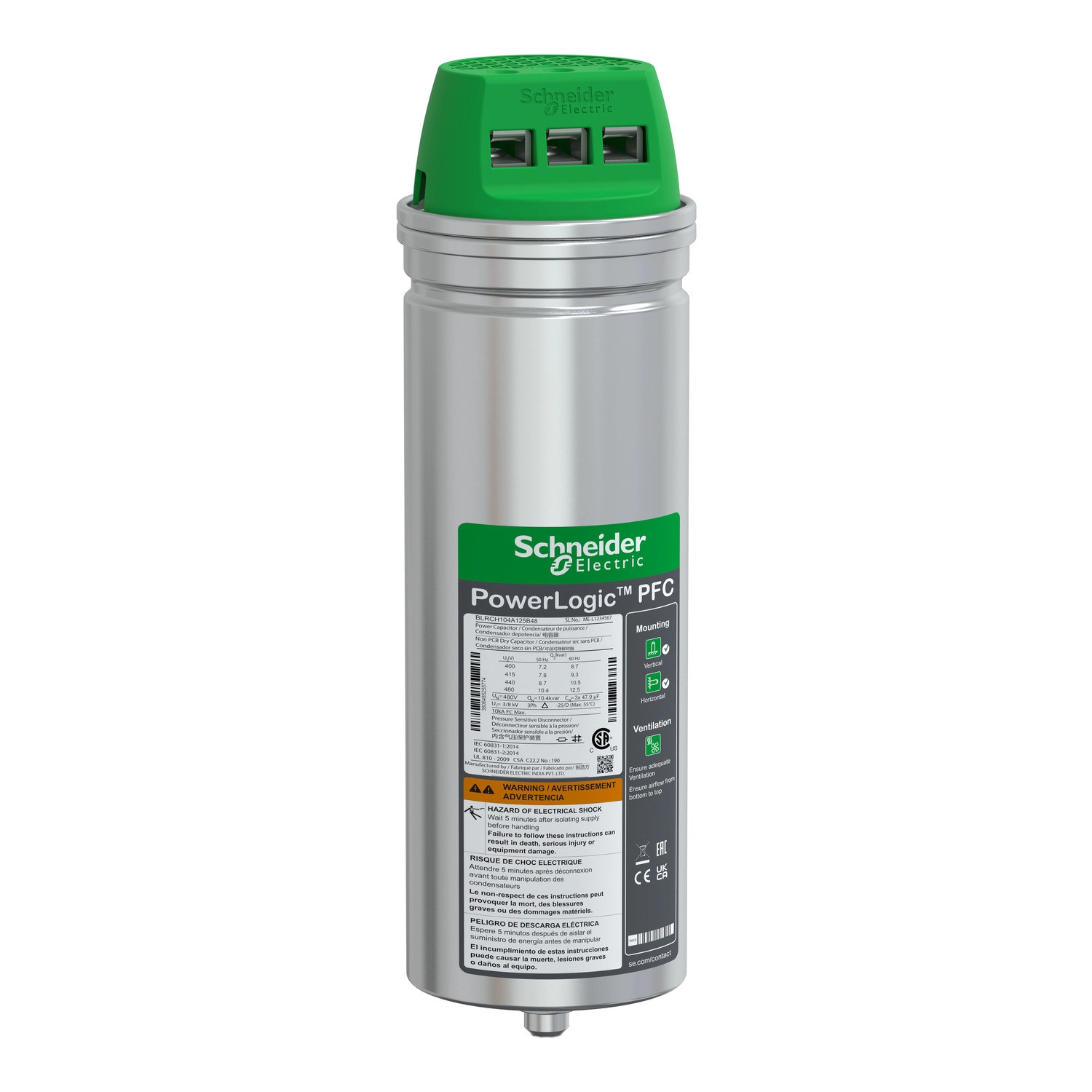

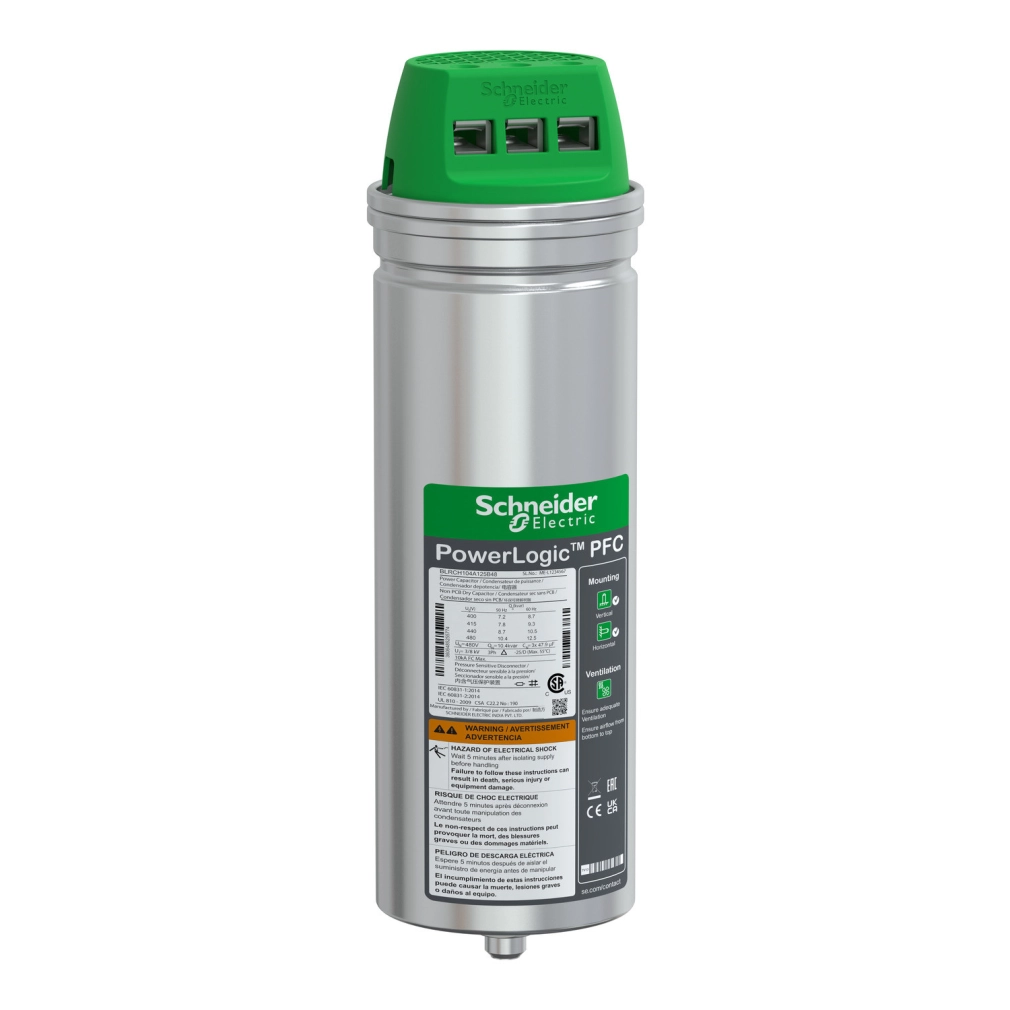

A PowerLogic PFC Capacitor BLRCH104A125B48 a Schneider Electric prémium termékcsaládjába tartozó nagy teljesítményű kondenzátor, amely ipari és kereskedelmi alkalmazások teljesítménytényező-javítására szolgál. Ez a heavy duty kivitelű eszköz különösen megbízható működést biztosít olyan környezetekben, ahol folyamatos és magas teljesítményre van szükség.
A BLRCH104A125B48 típusú kondenzátor 10,4 kvar kapacitást biztosít 50 Hz-es hálózaton és 12,5 kvar-t 60 Hz-es frekvencián működtetve, mindkét esetben 480 V névleges feszültség mellett. A PowerLogic PFC HDuty sorozat tagjaként kiváló minőségű metalizált polipropilén filmet tartalmaz Zn/Al ötvözettel, speciális ellenállással és profillal, valamint hullámvágott széllel kialakítva, ami megnövelt élettartamot és megbízhatóságot biztosít. A kondenzátor nem tartalmaz PCB-t, száraz PUR gyantával van impregnálva, amely biológiailag lebomló, így környezettudatos választás.
Technikai szempontból a kondenzátor számos előnyös tulajdonsággal rendelkezik. A dielektromos veszteség kevesebb mint 0,2 W/kvar, míg a teljesítményveszteség nem haladja meg a 0,5 W/kVAr értéket. A kapacitástűrés -5% és +10% között mozog. Képes elviselni a névleges feszültség 1,1-szeresét folyamatosan (8 órán át 24 órás időszakon belül), valamint 1,8-szoros folyamatos túláramot. A kondenzátor IP20-as védettséggel rendelkezik, -25 °C és +55 °C közötti hőmérsékleten üzemeltethető, és akár 95%-os relatív páratartalmat is képes elviselni. A D hőmérsékleti osztályba tartozik és maximum 2000 méteres tengerszint feletti magasságig használható. Feszültségtesztje 2,15 x Un AC a terminálok között 10 másodpercig, valamint 3 kV AC (<=660 V esetén) vagy 6 kV AC (>=660 V esetén) a terminál és a burkolat között 10 másodpercig. A bekapcsolási áramerőssége a névleges áram 250-szerese lehet.
A PowerLogic PFC kondenzátor ClampTite csatlakozással rendelkezik, felszerelése függőleges vagy vízszintes pozícióban történhet. Méretei kompaktak: 75 mm átmérőjű és 233 mm magasságú. Rendkívül hosszú, 130 000 órás élettartamra tervezték, és évente akár 7000 kapcsolási műveletet képes végrehajtani. A BLRCH104A125B48 kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, ami garantálja a minőséget és a megbízhatóságot. Ez a termék ideális választás olyan helyekre, ahol a hálózat harmonikus tartalma nem haladja meg a 20%-ot, így tökéletes megoldást kínál a legtöbb ipari környezetben a teljesítménytényező javítására.
Schneider Electric VarplusCan - BLRCH104A125B48 - 10.4 kvar Serleg kondenzátor 480V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozat: HDuty
Elektromos paraméterek
Hálózati frekvencia: 50/60 Hz
Névleges teljesítmény: 10,4 kvar 480 V 50 Hz / 12,5 kvar 480 V 60 Hz
Névleges feszültség: 480 V AC 50/60 Hz
Maximum megengedett feszültség: 1,1 x Un (8 óra / 24 óra)
Folyamatos túláram kapacitás: 1,8 x In
Hálózati harmonikus tartalom: <= 20%
Dielektromos veszteség: < 0,2 W/kvar
Teljesítmény veszteség: < 0,5 W/kVAr
Kapacitás tűrés: -5% - +10%
Feszültség teszt: 2,15 x Un AC a terminálok között 10 mp-ig
<=660 V - 3 kV AC terminál és burkolat között 10 mp-ig
>=660 V - 6 kV AC terminál és burkolat között 10 mp-ig
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Élettartam: 130000 óra
Fizikai jellemzők
Dielektromos anyag: Metalizált polipropilén film Zn/Al ötvözettel, speciális ellenállás és profil, speciális él (hullámvágott)
Impregnáló anyag: Non-PCB száraz PUR gyanta, biológiailag lebomló
Átmérő: 75 mm
Magasság: 233 mm
Csatlakozók - terminálok: ClampTite terminál
Felszerelési mód: Függőleges/vízszintes
Telepítés típusa: Beltéri telepítés
Környezeti paraméterek
IP védelmi fokozat: IP20
Működési magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet működés közben: -25...55 °C
Relatív páratartalom: 95%
Szabványok
Megfelelőség: IEC 60831-1, IEC 60831-2
