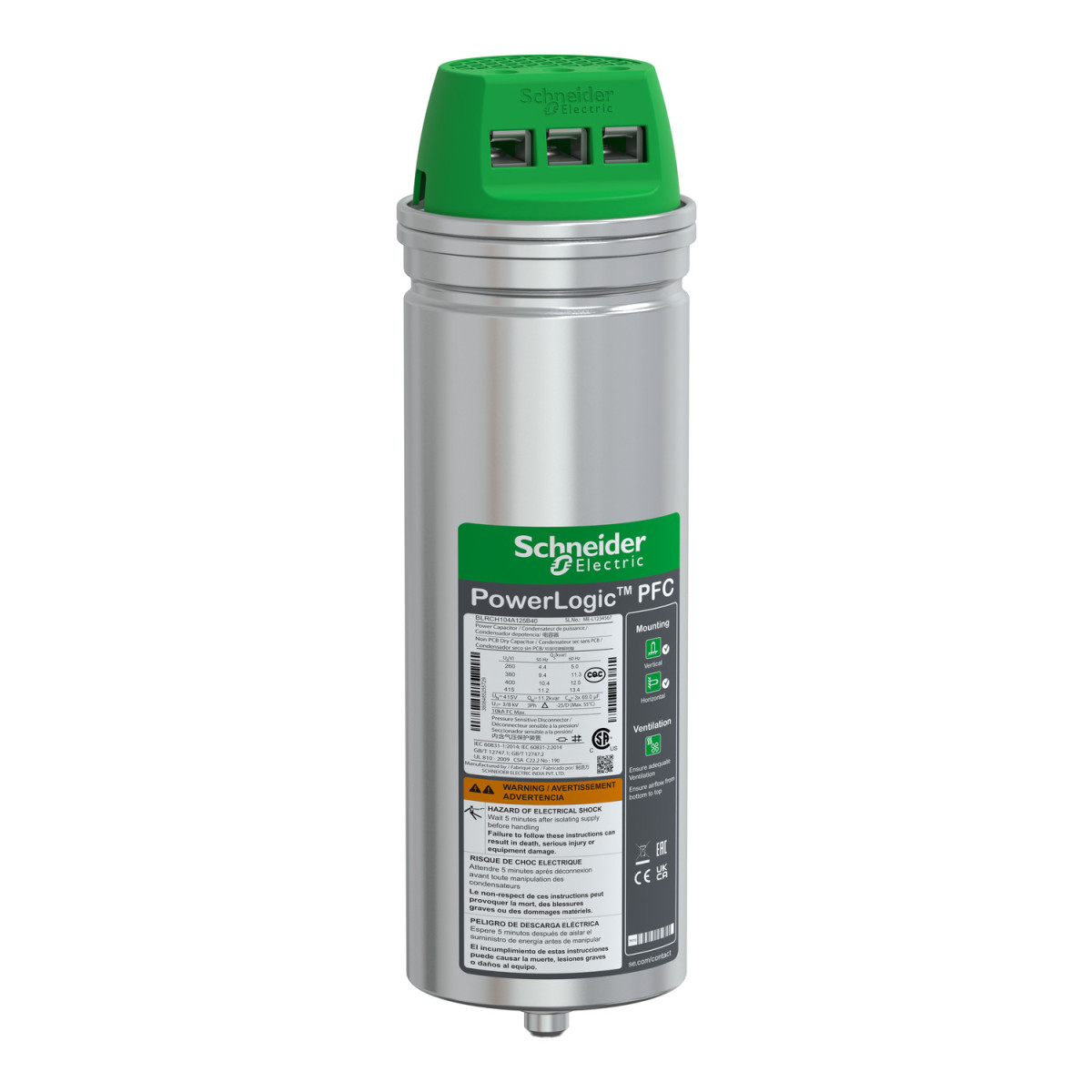

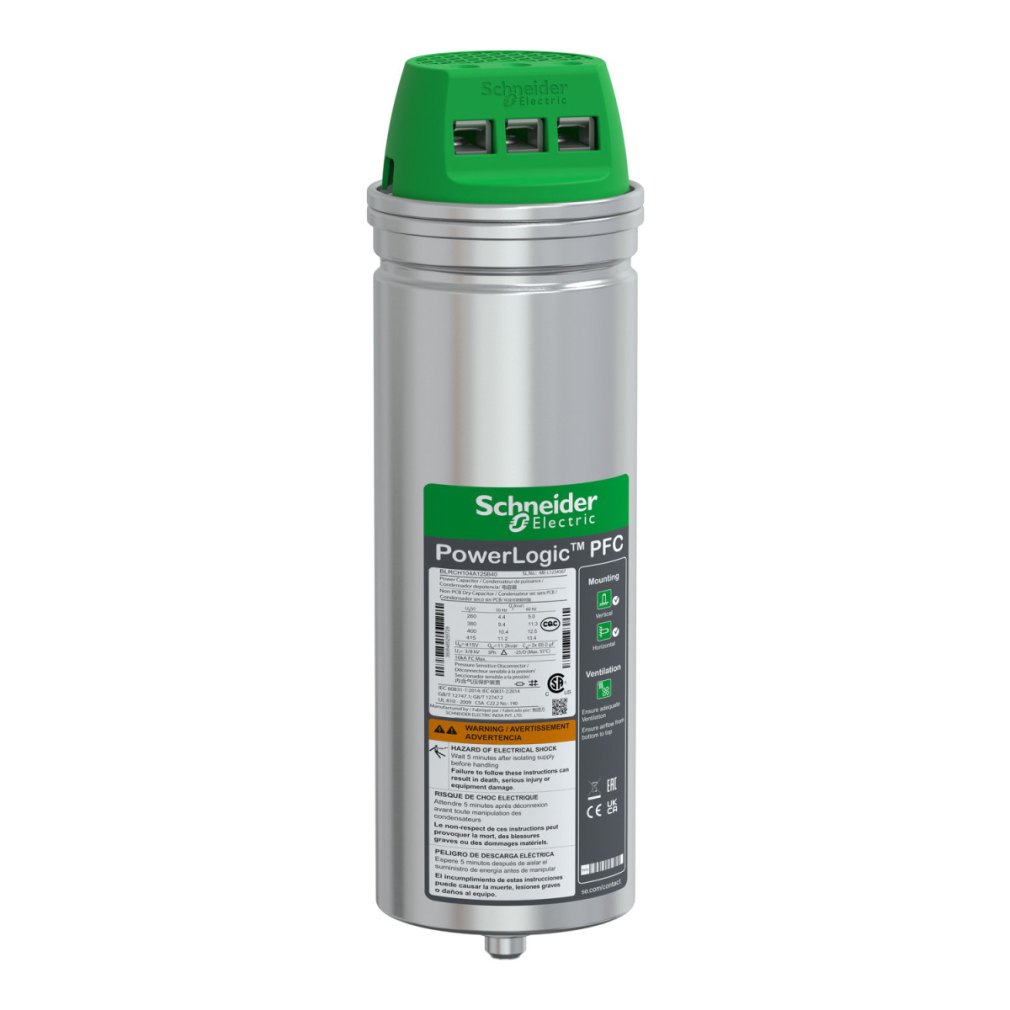

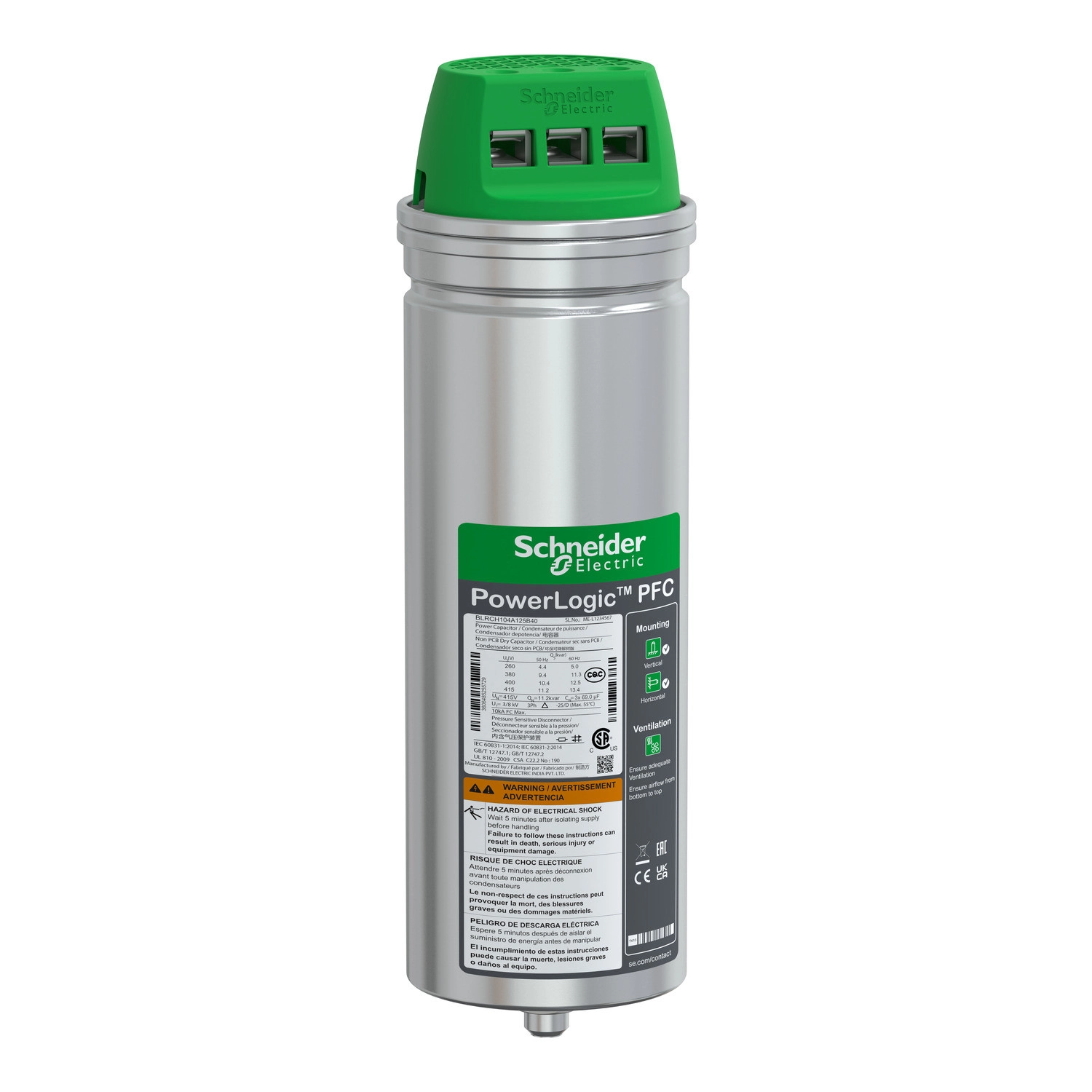

A Schneider Electric PowerLogic PFC nehéz igénybevételre tervezett kondenzátora kiváló megoldást kínál a villamosenergia-rendszerek teljesítménytényezőjének javítására. A BLRCH104A125B40 típusjelű termék 10,4 kvar kapacitást biztosít 400 V-os, 50 Hz-es hálózaton, míg 60 Hz-es működés esetén 12,5 kvar teljesítményt nyújt. Ez a sokoldalúság lehetővé teszi, hogy különböző frekvenciájú rendszerekben is hatékonyan alkalmazható legyen.
A PowerLogic PFC kondenzátor a HDuty termékcsaládba tartozik, amely kifejezetten a nagy megbízhatóságú és tartós működést igénylő ipari környezetekbe lett tervezve. A készülék alkalmas olyan hálózatokban való használatra, ahol a harmonikus tartalom nem haladja meg a 20%-ot. Különböző feszültségszintekhez igazítva több teljesítményváltozatban is elérhető: 380 V-on 9,4 kvar (50 Hz) vagy 11,3 kvar (60 Hz), 400 V-on 10,4 kvar (50 Hz) vagy 12,5 kvar (60 Hz), valamint 415 V-on 11,2 kvar (50 Hz) vagy 13,5 kvar (60 Hz) kapacitással rendelkezik. A kondenzátor maximálisan megengedett feszültségtűrése 1,1 × Un (napi 24 órából 8 órán keresztül), míg a folyamatos túláram-kapacitása 1,8 × In.
A PowerLogic PFC kondenzátor kiemelkedően alacsony veszteségekkel rendelkezik. A dielektromos veszteségek kevesebb mint 0,2 W/kvar értéket, míg a teljes teljesítményveszteség kevesebb mint 0,5 W/kVAr értéket mutat. A kapacitástűrés -5% és +10% között változhat. A termék kiemelkedő műszaki jellemzői közé tartoznak a szigorú feszültségtesztek: 2,15 × Un AC a csatlakozók között 10 másodpercig, ≤ 660 V esetén 3 kV AC a csatlakozó és a burkolat között 10 másodpercig, valamint ≥ 660 V esetén 6 kV AC a csatlakozó és a burkolat között 10 másodpercig. A bekapcsolási áram értéke 250 × In, míg az éves maximális kapcsolási műveletek száma 7000. A kondenzátor kiemelkedően hosszú, 130000 órás élettartammal rendelkezik.
A termék dielektromos anyaga metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, különleges vágási éllel (hullámvágás). Az impregnáláshoz PCB-mentes száraz PUR gyantát használnak, amely biológiailag lebomló. A kondenzátor beltéri telepítésre alkalmas, ClampTite csatlakozókkal rendelkezik, és felfelé vagy vízszintesen szerelhető. Méreteit tekintve 75 mm átmérőjű és 233 mm magasságú. A termék IP20 védettségi fokozattal rendelkezik, 2000 m-es tengerszint feletti magasságig használható, és D hőmérsékleti osztályba tartozik. Működési hőmérséklet-tartománya -25°C és +55°C között van, akár 95%-os relatív páratartalom mellett. A kondenzátor megfelel az IEC 60831-1 és IEC 60831-2 szabványoknak, biztosítva a magas minőséget és megbízhatóságot a teljesítménytényező-javító alkalmazásokban.
Schneider Electric VarplusCan - BLRCH104A125B40 - 10.4 kvar Serleg kondenzátor 400V műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Nehéz igénybevételre tervezett kondenzátor
Terméknév: PowerLogic PFC Capacitor
Sorozatnév: HDuty
Elektromos paraméterek
Hálózati frekvencia: 50/60 Hz
Hálózati harmonikus tartalom: <= 20%
Teljesítmény értékek:
9.4 kvar 380 V 50 Hz
11.3 kvar 380 V 60 Hz
10.4 kvar 400 V 50 Hz
12.5 kvar 400 V 60 Hz
11.2 kvar 415 V 50 Hz
13.5 kvar 415 V 60 Hz
Maximálisan megengedett feszültség: 1.1 x Un (napi 24 órából 8 órán keresztül)
Folyamatos túláram-kapacitás: 1.8 x In
Névleges feszültség: 380...415 V AC 50/60 Hz
Kiegészítő jellemzők
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: -5% és 10% között
Feszültségteszt:
2.15 x Un AC a csatlakozók között 10 másodpercig
<= 660 V - 3 kV AC a csatlakozó és a burkolat között 10 másodpercig
>= 660 V - 6 kV AC a csatlakozó és a burkolat között 10 másodpercig
Bekapcsolási áram: 250 x In
Maximális kapcsolási műveletek évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális ellenállással és profillal, különleges éllel (hullámvágás)
Impregnálási anyag: PCB-mentes száraz PUR gyanta, biológiailag lebomló
Telepítési jellemzők
Telepítés típusa: Beltéri telepítés
Csatlakozások: ClampTite csatlakozók
Szerelési mód: Függőleges/vízszintes
Átmérő: 75 mm
Magasság: 233 mm
Környezeti jellemzők
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Üzemi magasság: 2000 m
Hőmérsékleti osztály: D
Környezeti hőmérséklet-tartomány: -25...55 °C
Relatív páratartalom: 95%
