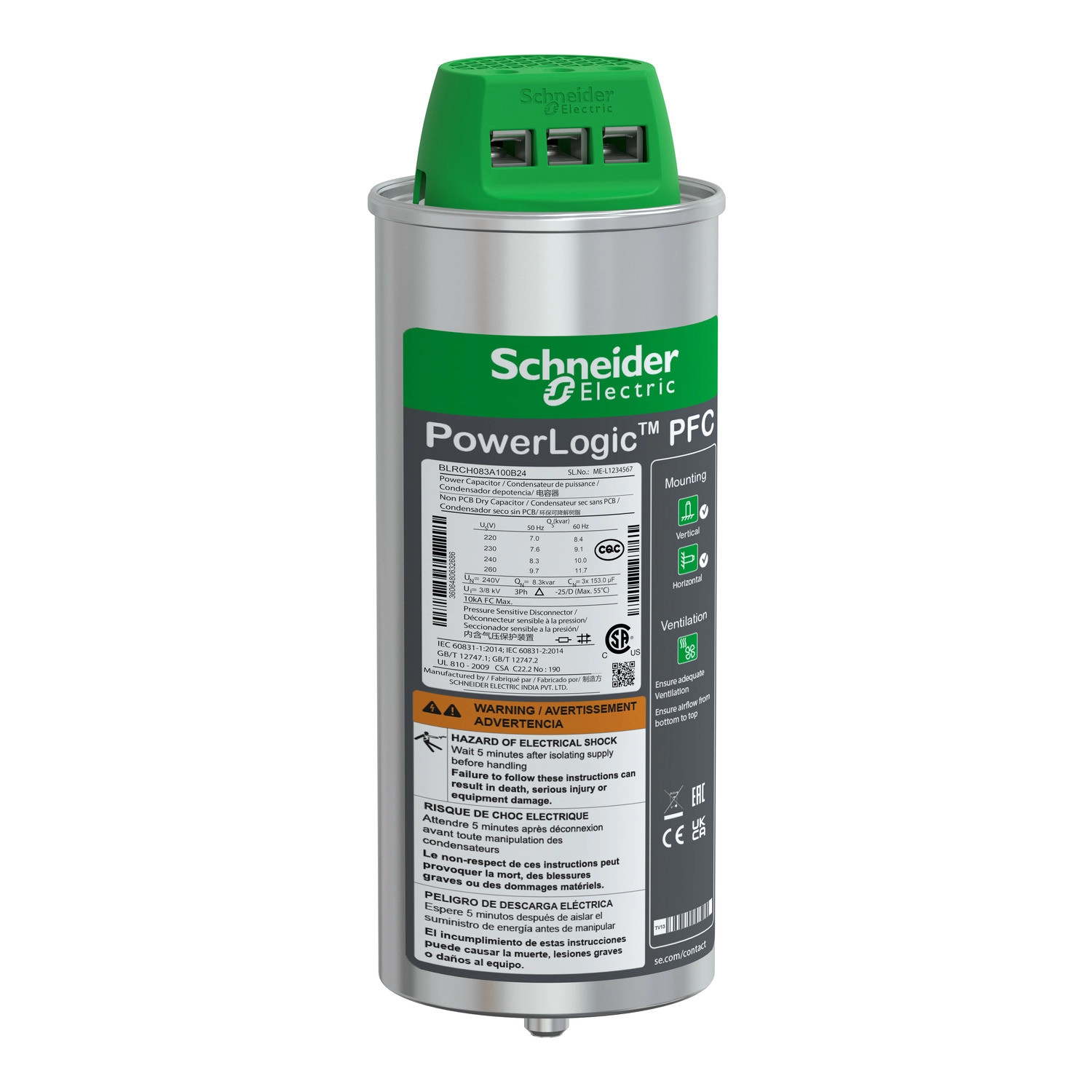

A Schneider Electric PowerLogic PFC Capacitor BLRCH083A100B24 egy nagyteljesítményű, heavy duty kivitelű fázisjavító kondenzátor, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a HDuty sorozatú termék kiválóan alkalmas olyan környezetben, ahol a hálózat harmonikus tartalma nem haladja meg a 20%-ot.
A kondenzátor 8,3 kvar teljesítményt biztosít 240 V és 50 Hz hálózaton, valamint 10 kvar teljesítményt 240 V és 60 Hz esetén. Magasabb feszültségen, 260 V-on működtetve 50 Hz-en 9,7 kvar, míg 60 Hz-en 11,7 kvar teljesítmény érhető el. A termék rugalmasan alkalmazható, mivel a névleges feszültségtartománya 240-260 V AC között van. A BLRCH083A100B24 kondenzátor kiemelkedő túlterhelhetőségi jellemzőkkel rendelkezik - rövid ideig az 1,1-szeresét is elviseli a névleges feszültségnek (napi 24 órából maximum 8 órán keresztül), és folyamatosan képes elviselni a névleges áram 1,8-szorosát.
A Schneider Electric BLRCH083A100B24 kondenzátor különleges műszaki jellemzőkkel büszkélkedhet. Dielektromos veszteségei rendkívül alacsonyak, kevesebb mint 0,2 W/kvar értékkel, míg az összes teljesítményveszteség nem haladja meg a 0,5 W/kVAr-t. A kapacitástűrés -5% és +10% között mozog. A termék szigetelését metallizált polipropilén film biztosítja Zn/Al ötvözettel, speciális rezisztivitással és profillal, valamint különleges szélkialakítással (hullámvágás). Az impregnálást PCB-mentes, száraz PUR gyanta végzi, amely biodegradábilis tulajdonságú. A kondenzátor belső szerkezete és anyaghasználata a hosszú élettartamot szolgálja, amit a 130.000 órás várható élettartam is bizonyít.
Az IP20 védettségű kondenzátor csak beltéri telepítésre alkalmas, és maximális üzemi magassága 2000 méter. Működési hőmérséklet-tartománya rendkívül széles, -25°C és +55°C között üzemeltethető, akár 95% relatív páratartalom mellett is. A D hőmérsékleti osztályba sorolt készülék feszültségtesztje figyelemre méltó: a pólusok között 2,15 x Un AC 10 másodpercig, míg a pólusok és a burkolat között 3 kV AC (≤ 660 V esetén) vagy 6 kV AC (≥ 660 V esetén) 10 másodpercig. A bekapcsolási áram a névleges áram 250-szerese lehet, és évente maximum 7000 kapcsolási művelet ajánlott.
A termék ClampTite típusú csatlakozókkal rendelkezik, és felállítva vagy vízszintesen is felszerelhető. Méretei: 90 mm átmérő és 242 mm magasság. A kondenzátor az IEC 60831-1 és IEC 60831-2 szabványoknak megfelelően készült, ami garantálja a minőséget és a megbízhatóságot. A Schneider Electric BLRCH083A100B24 kondenzátor kiváló választás olyan alkalmazásokhoz, ahol fontos a fázisjavítás, az energiahatékonyság és a hosszú élettartam.
Schneider Electric VarplusCan - BLRCH083A100B24 - 8.3 kvar Serleg kondenzátor 240V műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Terméktípus: Heavy duty kondenzátor
Terméknév: PowerLogic PFC Capacitor
Hálózati frekvencia: 50/60 Hz
Sorozat neve: HDuty
Hálózati harmonikus tartalom: <= 20 %
Elektromos paraméterek
8.3 kvar 240 V 50 Hz
10 kvar 240 V 60 Hz
9.7 kvar 260 V 50 Hz
11.7 kvar 260 V 60 Hz
Maximum megengedett feszültség: 1.1 x Un (24 órából 8 óra)
Folyamatos túláram kapacitás: 1.8 x In
Névleges feszültség: 240...260 V AC 50/60 Hz
Kiegészítő adatok
Dielektromos veszteségek: < 0.2 W/kvar
Teljesítményveszteségek: < 0.5 W/kVAr
Kapacitástűrés: -5 % - 10 %
Feszültségteszt: 2.15 x Un AC a terminálok között 10 mp-ig
<= 660 V - 3 kV AC a terminál és a burkolat között 10 mp-ig
>= 660 V - 6 kV AC a terminál és a burkolat között 10 mp-ig
Bekapcsolási áram: 250 x In
Maximum kapcsolási művelet évente: 7000
Élettartam: 130000 óra
Dielektromos anyag: Metallizált polipropilén film Zn/Al ötvözettel, speciális rezisztivitás és profil, speciális él (hullámvágás)
Impregnálási anyag: PCB-mentes száraz PUR gyanta, biodegradábilis
Telepítés típusa: Beltéri telepítés
Csatlakozók: ClampTite terminál
Felszerelési mód: Függőleges/vízszintes
Átmérő: 90 mm
Magasság: 242 mm
Környezeti paraméterek
Szabványok: IEC 60831-1, IEC 60831-2
IP védettség: IP20
Üzemi magasság: 2000 m
Hőmérséklet osztály: D
Üzemi környezeti hőmérséklet: -25...55 °C
Relatív páratartalom: 95 %
