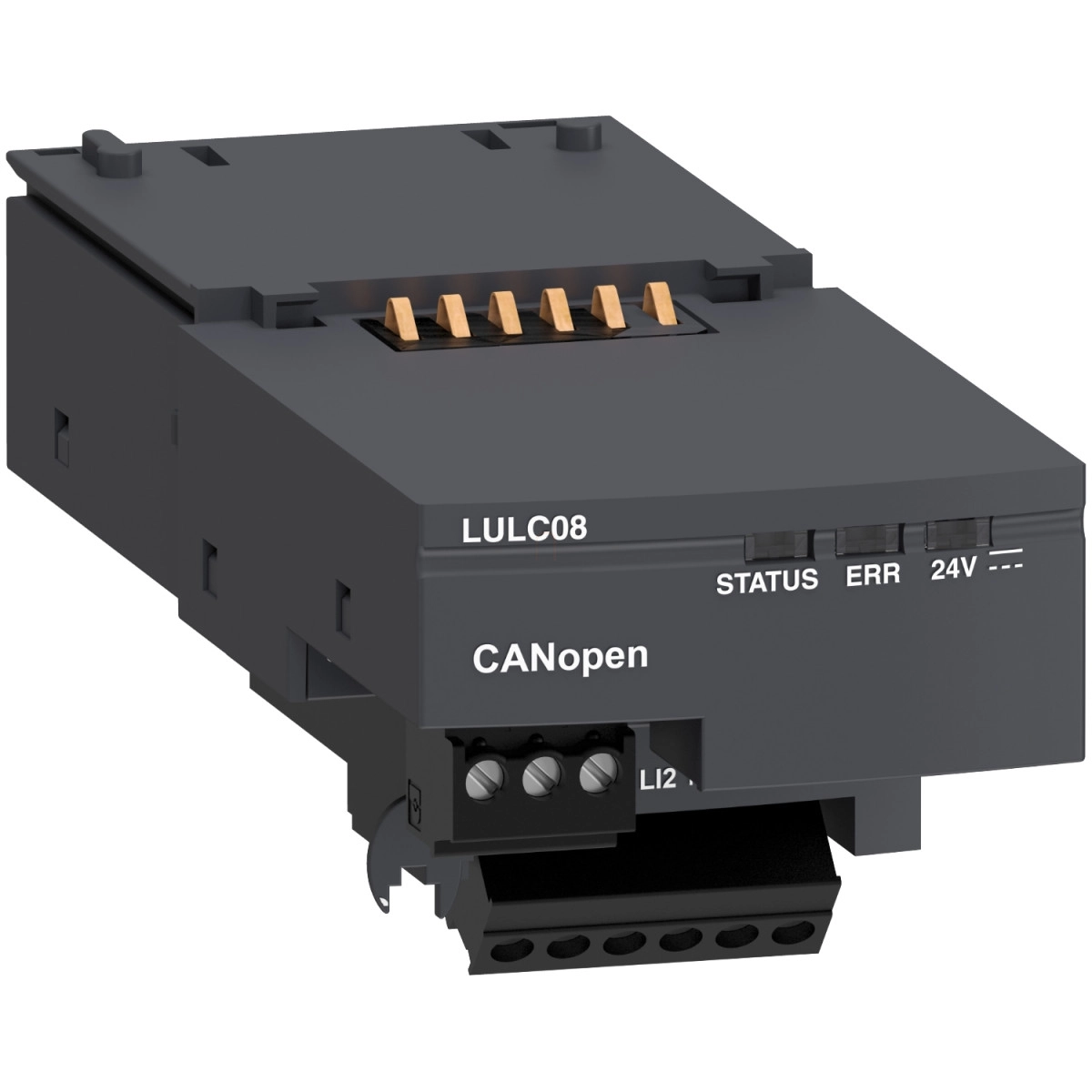

A Schneider Electric TeSys U LULC08 CANopen kommunikációs modul egy fejlett ipari automatizálási megoldás, amely zökkenőmentes integrációt biztosít a TeSys U motorvezérlő rendszerek és a CANopen hálózatok között. Ez a plug-in modul a TeSys U sorozat előlapjára szerelhető, így kiegészítve a rendszert hatékony kommunikációs képességekkel, miközben minimális helyet foglal el a kapcsolószekrényben.
A LULC08 modul kifejezetten a TeSys termékcsaládhoz lett tervezve, és teljes mértékben kompatibilis a különböző TeSys U egységekkel, beleértve a LUCA, LUCL, LUCD, LUCC, LUCM és LUCB típusokat. Az eszköz univerzálisan használható mind a nem-váltó (LUB), mind a váltó (LU2B) tápegységekkel, így rugalmas megoldást kínál különböző ipari alkalmazásokhoz. A 24V DC tápfeszültséggel működő modul rendkívül alacsony, mindössze 1,5 mA áramfelvétellel rendelkezik, ami energiahatékony működést biztosít.
A kommunikációs protokoll tekintetében a LULC08 támogatja a CAN2.0A és CAN2.0B szabványokat, a fizikai csatlakozást pedig egy 9 tűs SUB-D női csatlakozó biztosítja. Az 1 és 127 közötti címzési tartomány rugalmas hálózati konfigurációt tesz lehetővé. A modul két dedikált kimenetet tartalmaz az indítóvezérlő tekercs működtetéséhez, maximum 500 mA kimeneti árammal. A biztonságos működést 2A-es GL biztosítékkal való védelem garantálja. A készülék állapotát az előlapon elhelyezett 3 LED jelzi, ami megkönnyíti a diagnosztikát és a hibaelhárítást.
A LULC08 modul csatlakoztatása csavaros szorítókapcsokkal történik, amelyek különböző kábelméreteket támogatnak 0,14 és 1 mm² között, mind merev, mind rugalmas kábelekhez, kábelvéggel vagy anélkül. Ez a sokoldalúság lehetővé teszi a különböző telepítési körülményekhez való alkalmazkodást. Az eszköz AWG 26...AWG 16 típusú kábelekkel használható, 0,2-0,25 Nm meghúzási nyomatékkal. Az IP20 védettségi fokozat megfelelő védelmet biztosít ipari környezetben, miközben a -25 és +55 °C közötti működési hőmérséklet-tartomány széleskörű alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett. A TeSys U LULC08 CANopen kommunikációs modul tökéletes választás olyan rendszerintegrátorok és gépgyártók számára, akik megbízható, hatékony és sokoldalú kommunikációs megoldást keresnek a TeSys U motorvezérlő rendszerekhez.
Schneider Electric TeSys U - LULC08 - CANopen kommunikációs modul U - hoz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Rövid terméknév: LUL
Termék típusa: Kommunikációs modul
Termék kompatibilitás: LUCA, LUCL, LUCD, LUCC, LUCM, LUCB
Eszköz alkalmazás: Kommunikáció
Kompatibilis sorozatok: TeSys TeSys U LUB nem váltó tápegység, TeSys TeSys U LU2B váltó tápegység
Kiegészítő funkciók
Fő funkció: Kommunikációs modul
Szerelési mód: Plug-in
Szerelési hely: Előlap
Fizikai interfész: 9 tűs SUB-D női
Busz típus: CANopen
Kommunikációs port protokoll: CAN2.0A, CAN2.B
Címzés: 1...127
Áramfogyasztás: 1.5 mA 24 V DC 20...28 V
Logikai bemenet: Pozitív 24 V DC - 7 mA
Válaszidő: 10 ms +/- 30% változás 0 állapotra, 10 ms +/- 30% változás 1 állapotra
Bemenet típus: Rezisztív
Kimenetek száma: 2 dedikált indító-vezérlő tekercs működtetéshez, 1
Névleges tápfeszültség [Us]: 24 V DC
Kimeneti áram: <= 500 mA
Védelem típusa: GL biztosíték 2 A
Kapcsolási áramkapacitás: 0.5 mA 24 V-nál
Helyi jelzés: 3 LED az előlapon
Csatlakozási távolság: 3.81 mm
Csatlakozások - terminálok
Csavaros szorítókapcsok 1 kábel(ek) 0.14...1 mm² rugalmas kábelvég nélkül
Csavaros szorítókapcsok 1 kábel(ek) 0.14...1 mm² merev kábelvég nélkül
Csavaros szorítókapcsok 1 kábel(ek) 0.25...0.5 mm² rugalmas kábelvéggel
Csavaros szorítókapcsok 1 kábel(ek) 0.25...1 mm² rugalmas kábelvéggel
Csavaros szorítókapcsok 2 kábel(ek) 0.14...0.5 mm² merev kábelvég nélkül
Csavaros szorítókapcsok 2 kábel(ek) 0.14...0.75 mm² rugalmas kábelvég nélkül
Csavaros szorítókapcsok 2 kábel(ek) 0.25...0.34 mm² rugalmas kábelvéggel
Csavaros szorítókapcsok 2 kábel(ek) 0.5 mm² rugalmas kábelvéggel
Kapcsolódó kábel típus: AWG 26...AWG 16
Meghúzási nyomaték: 0.2...0.25 N.m 2.5 mm
Környezet
Szabványok: DR 303-2, CIADS-301 V4.02
Működési környezeti hőmérséklet: -25...55 °C
IP védelmi fokozat: IP20 az IEC 60529 szerint
