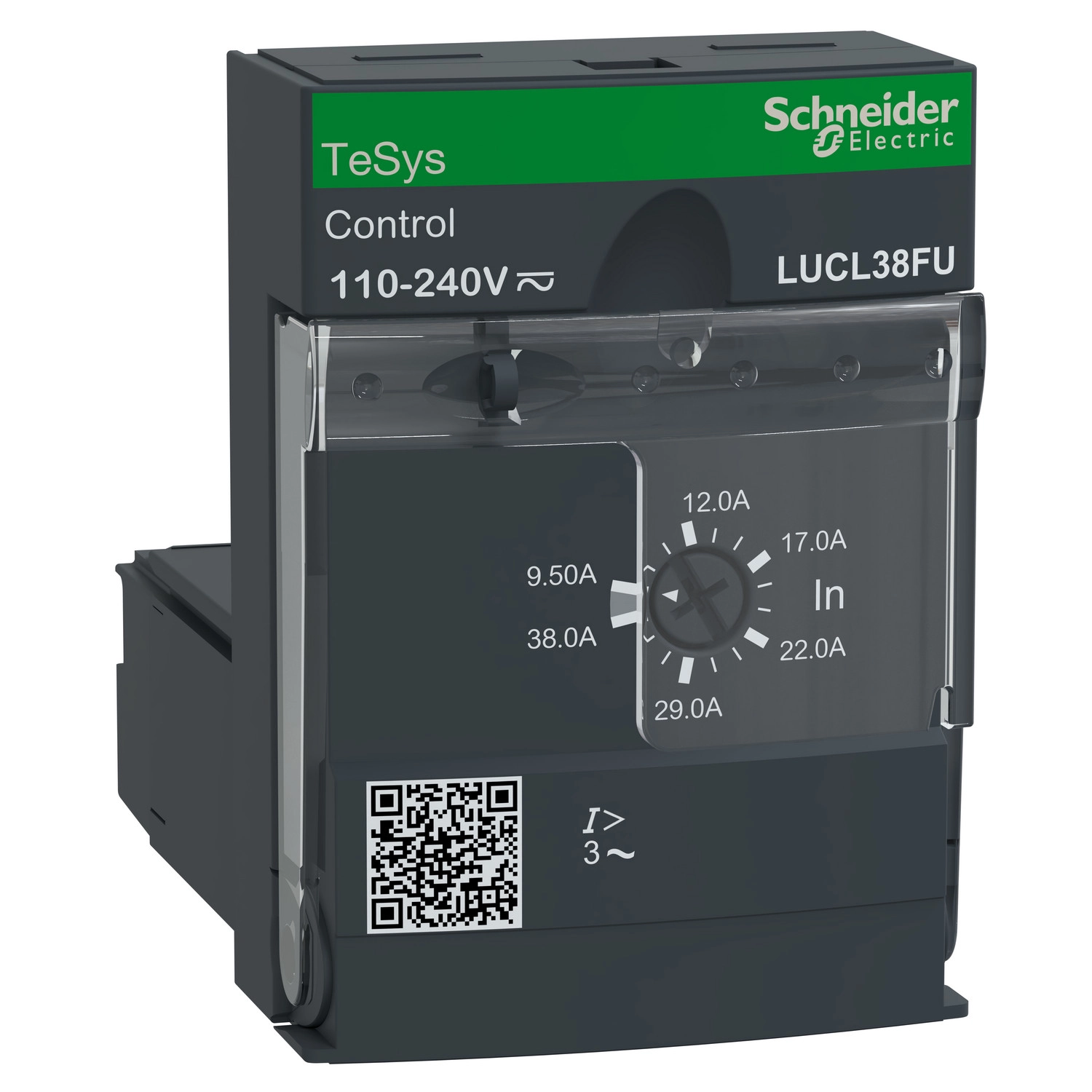

Schneider Electric TeSys U - LUCL38FU - mágneses védelmi modul 38A 110 - 240V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TeSys Ultra termékcsalád egyik kiemelkedő tagjaként a LUCL38FU modell 9,5-38 amper közötti névleges motoráram tartományban állítható, és akár 690 V AC üzemi feszültségen is használható. Különösen alkalmas változtatható fordulatszámú hajtások vagy lágyindítók/lágyállítók védelméhez, rövidzárlat elleni védelmet biztosítva. A vezérlőegység 110-240 V AC vagy 110-220 V DC vezérlőköri feszültséggel működik, így rugalmasan illeszthető különböző rendszerekhez.
A LUCL38FU teljesítménye igazán lenyűgöző: 14,2 x Ir ±20% kioldási küszöbbel rendelkezik, amely garantálja a megfelelő védelmet túláram esetén. Kompatibilis a LUB38, LUB380 teljesítmény alapokkal és a LU2B38FU irányváltó kontaktor megszakítóval, így könnyen integrálható meglévő rendszerekbe. Motortípustól függően akár 22 kW teljesítményű motorok védelmét is elláthatja 690 V AC hálózaton. Az AC-43 felhasználási kategóriába tartozik, ami külön kiemeli a változtatható fordulatszámú alkalmazásokban való hatékonyságát.
A berendezés kivételes műszaki paraméterei között szerepel a 35 ms nyitási és 50 ms zárási idő, amely gyors reagálást biztosít vészhelyzetekben. A termék IP20 védelemmel rendelkezik az előlap és a bekötött csatlakozók esetében, az előlapi csatlakozási zónán kívül pedig IP40 védettséggel bír. Széles üzemi hőmérséklet-tartománya (-25...70°C) és 2000 m-es üzemi magassága lehetővé teszi a különböző környezeti feltételek melletti használatot. Rendkívül ellenálló a rezgésekkel és rázkódásokkal szemben: nyitott állapotban 10 gn, zárt állapotban 15 gn ütésállósággal rendelkezik. Elektromágneses kompatibilitási szempontból is kiválóan teljesít, 8 kV elektrosztatikus kisüléssel, valamint 10 V/m sugárzott mezőkkel szembeni ellenállással.
A Schneider Electric TeSys Ultra LUCL38FU megfelel a nemzetközi szabványoknak, beleértve az EN/IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat, és CE, EAC, ATEX tanúsítványokkal rendelkezik. Plug-in rögzítési módja megkönnyíti a telepítést. Kompakt méreteivel (45 mm szélesség, 66 mm magasság, 60 mm mélység) és 0,135 kg nettó tömegével ideális választás helytakarékos megoldásokhoz.
Schneider Electric TeSys U - LUCL38FU - mágneses védelmi modul 38A 110 - 240V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termékvonal: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCL
Termék vagy komponens típusa: Mágneses vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Változtatható fordulatszámú hajtások vagy lágyindítók/lágyállítók védelme
Elérhető fő funkciók: Rövidzárlat elleni védelem, Kézi visszaállítás
Termék kompatibilitás: LUB38 teljesítmény alap, LUB380 teljesítmény alap, LU2B38FU irányváltó kontaktor megszakító
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43
Motorteljesítmény kW: 18,5 kW 400...440 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 9,5...38 A
Kioldási küszöb: 14,2 x Ir +/- 20%
Vezérlőáramköri feszültség [Uc]: 110...240 V AC, 110...220 V DC
Vezérlőáramköri jellemzők
Vezérlőáramköri feszültséghatárok: 88...264 V AC áramkör 110...240 V működés közben, 88...242 V DC áramkör 110...220 V működés közben, 55 V AC áramkör 110...240 V elengedéskor, 55 V DC áramkör 110...220 V elengedéskor
Tipikus áramfelvétel: 280 mA 110...240 V AC I maximum zárás közben LUB32-vel, 280 mA 110...240 V AC I maximum zárás közben LUB38-cal, 280 mA 110...220 V DC I maximum zárás közben LUB32-vel, 280 mA 110...220 V DC I maximum zárás közben LUB38-cal, 25 mA 110...240 V AC I rms lezárt állapotban LUB32-vel, 25 mA 110...240 V AC I rms lezárt állapotban LUB38-cal, 25 mA 110...220 V DC I rms lezárt állapotban LUB32-vel, 25 mA 110...220 V DC I rms lezárt állapotban LUB38-cal
Hődisszipáció: 3 W vezérlőáramkörre LUB38-cal
Működési idő: 35 ms nyitás LUB38-cal vezérlőáramkörnél, 50 ms zárás LUB38-cal vezérlőáramkörnél
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Termék tanúsítványok: CE, EAC, ATEX
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkör biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Rögzítési mód: Csatlakozódugós (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó tömeg: 0,135 kg
Kompatibilitási kód: LUCL
Környezeti jellemzők
IP védelmi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet üzemeléskor: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C feszültség alatt álló alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn teljesítménypólusok nyitva az IEC 60068-2-27 szerint, 15 gn teljesítménypólusok zárva az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5...300 Hz, teljesítménypólusok nyitva az IEC 60068-2-6 szerint, 4 gn, 5...300 Hz, teljesítménypólusok zárva az IEC 60068-2-6 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV 3-as szint nyílt levegőn az IEC 61000-4-2 szerint, 8 kV 4-es szint érintkezéskor az IEC 61000-4-2 szerint
Nem disszipáló lökőhullám: 1 kV soros mód az IEC 60947-6-2 szerint, 2 kV közös mód az IEC 60947-6-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3-as osztály soros kapcsolat az IEC 61000-4-4 szerint, 4 kV 4-es osztály minden áramkör kivéve soros kapcsolat az IEC 61000-4-4 szerint
Rádióelektromos mezőkkel szembeni immunitás: 10 V az IEC 61000-4-6 szerint
Mikrokimaradásokkal szembeni immunitás: 3 ms
Feszültségesésekkel szembeni immunitás: 70% / 500 ms az IEC 61000-4-11 szerint
