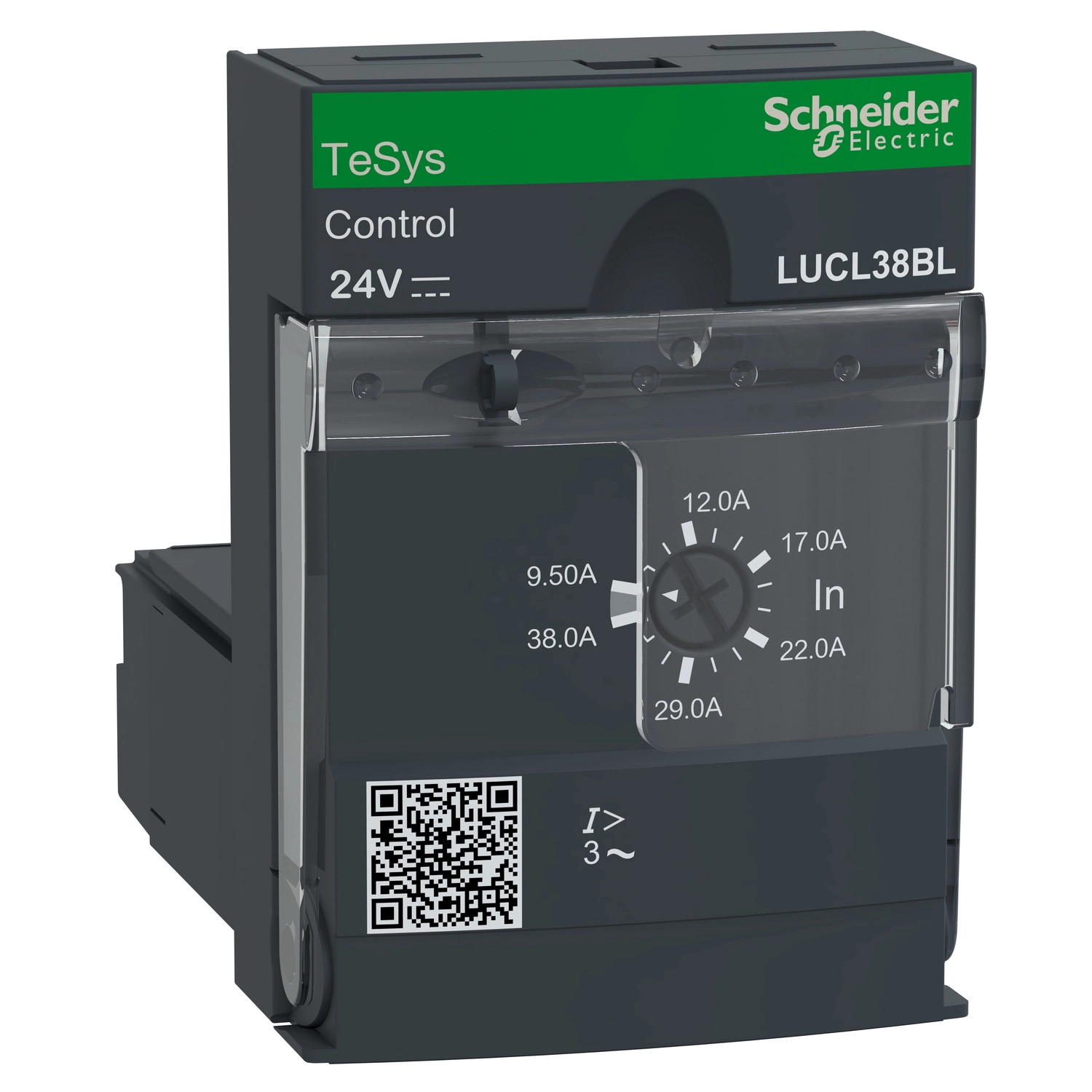

A Schneider Electric TeSys Ultra sorozatú LUCL38BL standard vezérlőegysége egy innovatív, kompakt és nagy teljesítményű mágneses védelmi modul, amely kiváló megoldást kínál a motorvédelmi alkalmazások számára. Ez a 3 pólusú, 9,5-38A-es áramtartományban működő eszköz kifejezetten a 690 VAC hálózatban történő motorvédelmi és vezérlési feladatokra lett tervezve, így ideális választás ipari környezetben.
A TeSys Ultra termékcsalád részeként a LUCL38BL 24VDC tekercsfeszültséggel rendelkezik, és speciálisan frekvenciaváltókhoz vagy lágyindítókhoz kapcsolódó védelmi alkalmazásokra fejlesztették ki. Az eszköz fő funkciói között szerepel a rövidzárlat elleni védelem és a manuális visszaállítási lehetőség, ami növeli a berendezés üzembiztosságát. A vezérlőegység teljes mértékben kompatibilis a LUB38, LUB380 táptalapzatokkal, valamint a LU2B38BL irányváltó megszakítóval, így rugalmas rendszerintegrációt tesz lehetővé.
Műszaki szempontból a LUCL38BL 40-60 Hz-es hálózati frekvenciatartományban működik, és háromfázisú, önhűtéses motorok vezérlésére szolgál. Az AC-43 felhasználási kategóriába tartozik, és 18,5 kW-os motorteljesítményt képes kezelni 400-440V AC és 500V AC feszültségen, valamint 22 kW-ot 690V AC feszültségen. A névleges motoráram-beállítási tartomány 9,5-38A között állítható, a kioldási küszöbérték pedig 14,2 x Ir +/- 20%. A vezérlőkör 24V DC feszültséggel működik, 20-27V közötti működési tartománnyal és 14,5V-os ejtési értékkel. Az áramfelvétele zárás közben maximum 220 mA, lezárt állapotban pedig 80 mA 24V DC mellett. A vezérlőáramkör hődisszipációja 3W, a működési idő pedig 35 ms nyitásnál és 70 ms zárásnál.
A LUCL38BL számos nemzetközi szabványnak megfelel, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat. Rendelkezik CE, EAC és ATEX tanúsítvánnyal is. A szigetelési feszültség 690V az IEC 60947-6-2 szerint, valamint 600V az UL és CSA szabványok szerint. A lökőfeszültség-állóság 6 kV, és biztonságos áramköri elválasztást biztosít 400V SELV szinten a vezérlő és segédáramkörök, valamint a főáramkör között.
A telepítés egyszerű a plug-in (előlap) rögzítési módnak köszönhetően. A kompakt méretekkel (45 mm szélesség, 66 mm magasság, 60 mm mélység) és mindössze 0,135 kg tömegével helytakarékos megoldást jelent a vezérlőszekrényekben. Az IP védettség az előlapon és a bekötött csatlakozóknál IP20, más felületeken is IP20, a külső csatlakozási zónán kívüli előlap pedig IP40 védelemmel rendelkezik az IEC 60947-1 szabványnak megfelelően.
Schneider Electric TeSys U - LUCL38BL - mágneses védelmi modul CU 38A 24VDC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Termékvonal: TeSys Ultra
Termék neve: TeSys Ultra
Eszköz rövid neve: LUCL
Termék vagy alkatrész típusa: Mágneses vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Speciális termék alkalmazás: Frekvenciaváltó vagy lágyindító/lágyállító egység védelme
Rendelkezésre álló főfunkciók: Rövidzárlat elleni védelem, Manuális visszaállítás
Termék kompatibilitás: Teljesítmény alap LUB38, Teljesítmény alap LUB380, Irányváltó megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43
Motor teljesítménye: 18,5 kW 400...440 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Névleges motoráram-beállítási tartomány: 9,5...38 A
Kioldási küszöb: 14,2 x Ir +/- 20 %
Vezérlőáramköri feszültség [Uc]: 24 V DC
Kiegészítő jellemzők
Vezérlőáramköri feszültséghatárok: 20...27 V DC áramkör esetén 24 V üzemben, 14,5 V DC áramkör esetén 24 V ejtésnél
Jellemző áramfogyasztás: 220 mA 24 V DC I maximum zárásnál LUB38-cal, 80 mA 24 V DC I rms zárt állapotban LUB38-cal
Hődisszipáció: 3 W vezérlőáramkörnél LUB38-cal
Működési idő: 35 ms nyitásnál LUB38-cal vezérlőáramkörnél, 70 ms zárásnál LUB38-cal vezérlőáramkörnél
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisleválasztóval, CSA C22.2 No 60947-4-1 fázisleválasztóval
Terméktanúsítványok: CE, EAC, ATEX
Szigetelési jellemzők
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2-nek megfelelően, 600 V az UL 60947-4-1-nek megfelelően, 600 V a CSA C22.2 No 60947-4-1-nek megfelelően
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2-nek megfelelően
Áramkör biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1-nek megfelelően, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1-nek megfelelően
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó tömeg: 0,135 kg
Kompatibilitási kód: LUCL
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1-nek megfelelően, IP20 egyéb felületek az IEC 60947-1-nek megfelelően, IP40 előlap külső csatlakozási zónán kívül az IEC 60947-1-nek megfelelően
Védőkezelés: TH az IEC 60068-nak megfelelően
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemeltetési magasság: 2000 m
Védettségi és megbízhatósági jellemzők
Tűzállóság: 960 °C élő alkatrészeket tartó részek az IEC 60695-2-12-nek megfelelően, 650 °C az IEC 60695-2-12-nek megfelelően
Ütésállóság: 10 gn teljesítmény pólusok nyitva az IEC 60068-2-27-nek megfelelően, 15 gn teljesítmény pólusok zárva az IEC 60068-2-27-nek megfelelően
Rezgésállóság: 2 gn, 5...300 Hz, teljesítmény pólusok nyitva az IEC 60068-2-6-nak megfelelően, 4 gn, 5...300 Hz, teljesítmény pólusok zárva az IEC 60068-2-6-nak megfelelően
Elektromágneses kompatibilitás
Elektrosztatikus kisülés elleni ellenállás: 8 kV 3. szint szabad levegőben az IEC 61000-4-2-nek megfelelően, 8 kV 4. szint érintkezéskor az IEC 61000-4-2-nek megfelelően
Nem disszipáló lökőhullám: 1 kV soros mód az IEC 60947-6-2-nek megfelelően, 2 kV közös mód az IEC 60947-6-2-nek megfelelően
Sugárzott mezők elleni ellenállás: 10 V/m 3 az IEC 61000-4-3-nak megfelelően
Gyors tranziensek elleni ellenállás: 2 kV 3. osztályú soros kapcsolat az IEC 61000-4-4-nek megfelelően, 4 kV 4. osztályú minden áramkör kivéve a soros kapcsolatot az IEC 61000-4-4-nek megfelelően
Rádióelektromos mezők elleni védelem: 10 V az IEC 61000-4-6-nak megfelelően
Mikromegszakítások elleni védelem: 3 ms
Feszültségesések elleni védelem: 70% / 500 ms az IEC 61000-4-11-nek megfelelően
