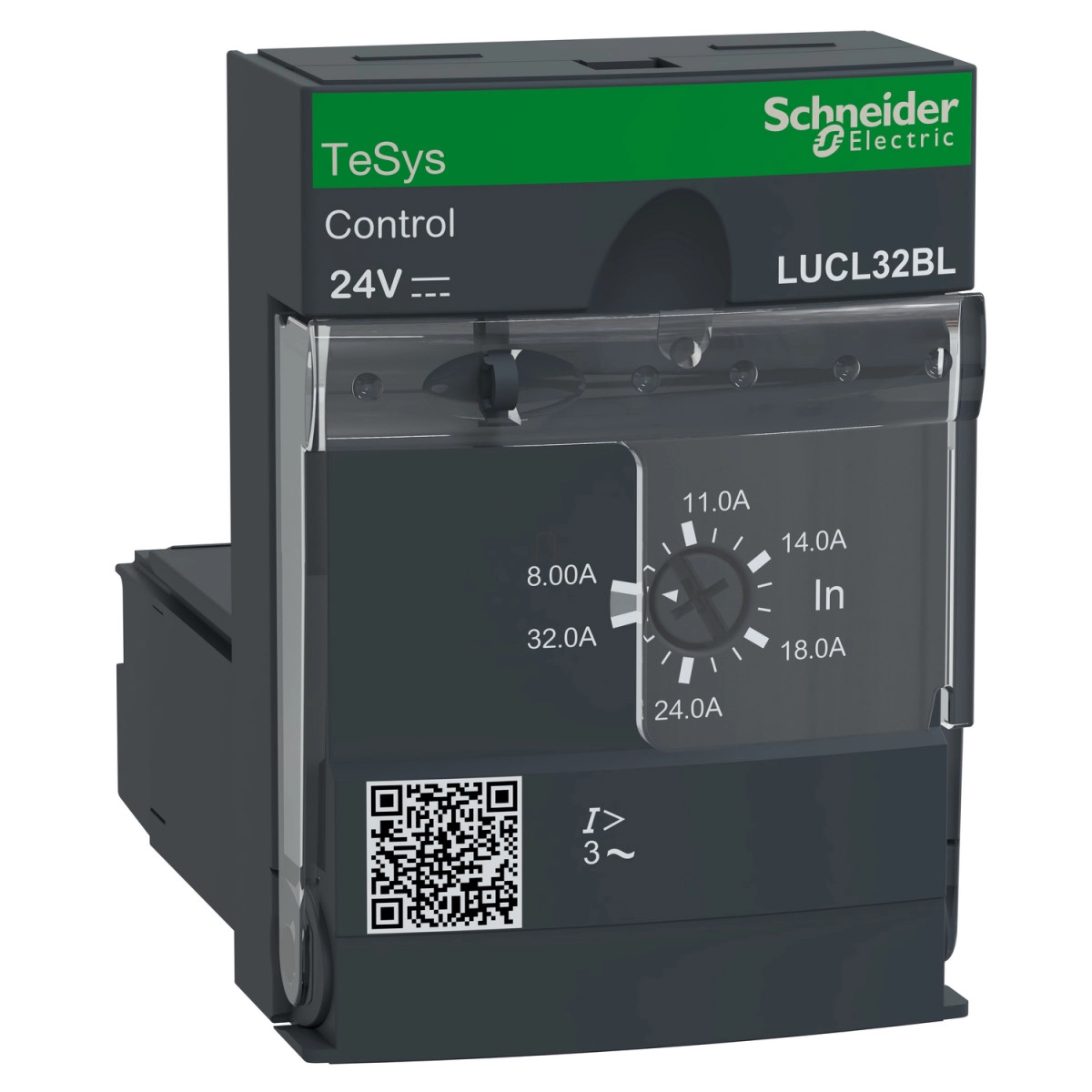

A Schneider Electric TeSys Ultra LUCL32BL egy kimagasló teljesítményű mágneses vezérlőegység, amelyet kifejezetten motorvezérlési és motorvédelmi feladatokra fejlesztettek ki. Ez a kompakt eszköz 8-32A tartományban állítható, és akár 690V AC üzemi feszültség mellett is megbízhatóan működik. A TeSys Ultra termékcsalád részeként tökéletes választás ipari környezetben, különösen ha a célod a változtatható sebességű hajtások vagy lágyindítók védelme.
A LUCL32BL mágneses vezérlőegység kiemelkedő rövidzárlat elleni védelmet biztosít, és manuális alaphelyzetbe állítással rendelkezik. A bekapcsolási küszöbérték 14.2 x Ir ±20%, ami garantálja a megbízható működést. A vezérlőkör feszültsége 24V DC, amely az iparban széles körben alkalmazott szabvány. A LUCL32BL kompatibilis különféle alaplapokkal, például LUB32, LUB38, LUB320, LUB380 modellekkel, valamint a LU2B32BL és LU2B38BL irányváltó megszakítókkal, ami rendkívül sokoldalúvá teszi a beépítési lehetőségeit.
A készülék 3-fázisú, önhűtő motorok vezérlésére optimalizált, különösen az AC-41, AC-44 és AC-43 felhasználási kategóriákban. Teljesítménye lenyűgöző: akár 15 kW a 400-440V AC és 500V AC tartományban, valamint 18.5 kW 690V AC feszültségen. A 40-60 Hz frekvenciatartomány lefedi a legtöbb ipari alkalmazást. Az eszköz működési ideje precízen szabályozott: 35 ms nyitás és 70 ms zárás az LUB32 és LUB38 alaplapokkal, ami gyors reakcióidőt biztosít vészhelyzetekben.
A LUCL32BL megfelelően kompakt méretekkel rendelkezik - 45 mm széles, 66 mm magas és 60 mm mély, mindössze 0,135 kg tömeg mellett. Az előlapi csatlakoztatás (plug-in) egyszerű telepítést tesz lehetővé. A készülék IP20-as védettséggel rendelkezik az előlapon és a bekötött csatlakozóknál, valamint IP40 védelemmel az előlap csatlakozási zónáján kívül. Az eszköz -25°C és +70°C közötti üzemi hőmérsékleten működik, és akár 2000 m tengerszint feletti magasságig telepíthető. A 6 kV-os névleges lökőfeszültség-állóság, valamint a 690V névleges szigetelési feszültség tovább növeli az eszköz védettségi szintjét és megbízhatóságát. A LUCL32BL teljesíti a vonatkozó EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványokat, továbbá rendelkezik CE, EAC és ATEX tanúsítványokkal is, így a legigényesebb ipari környezetben is biztonságosan alkalmazható.
Schneider Electric TeSys U - LUCL32BL - Zárlati védelmi modul 32A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCL
Termék vagy alkatrész típusa: Mágneses vezérlőegység
Eszköz alkalmazása: Motorvezérlés, motorvédelem
Speciális alkalmazás: Változtatható sebességű hajtás vagy lágyindító/lágyállító védelme
Fő funkciók: Rövidzárlat elleni védelem, Manuális visszaállítás
Kompatibilitás
Termék kompatibilitás: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Irányváltó megszakító LU2B32BL, Irányváltó megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-44, AC-43
Motor teljesítmény kW: 15 kW 400...440 V AC 50/60 Hz mellett, 15 kW 500 V AC 50/60 Hz mellett, 18.5 kW 690 V AC 50/60 Hz mellett
Névleges motor áram beállítási tartomány: 8…32 A
Kioldási küszöbérték: 14.2 x Ir +/- 20%
Vezérlőkör feszültsége [Uc]: 24 V DC
Működési jellemzők
Vezérlőkör feszültséghatárai: 20...27 V DC áramkör 24 V működés közben, 14.5 V DC áramkör 24 V ejtés
Tipikus áramfelvétel: 220 mA 24 V DC I maximum zárás közben LUB32-vel, 220 mA 24 V DC I maximum zárás közben LUB38-cal, 80 mA 24 V DC I rms lezárva LUB32-vel, 80 mA 24 V DC I rms lezárva LUB38-cal
Hődisszipáció: 3 W vezérlőkör esetén LUB32-vel, 3 W vezérlőkör esetén LUB38-cal
Működési idő: 35 ms nyitás LUB32 vezérlőkörrel, 35 ms nyitás LUB38 vezérlőkörrel, 70 ms zárás LUB32 vezérlőkörrel, 70 ms zárás LUB38 vezérlőkörrel
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázishatárolóval, CSA C22.2 No 60947-4-1 fázishatárolóval
Terméktanúsítványok: CE, EAC, ATEX
Elektromos védelem
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-6-2 szerint, 600 V UL 60947-4-1 szerint, 600 V CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-6-2 szerint
Áramkör biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó tömeg: 0.135 kg
Kompatibilitási kód: LUCL
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet működés közben: -25…70 °C
Környezeti levegő hőmérséklet tároláskor: -40…85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C élő alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn teljesítmény pólusok nyitva az IEC 60068-2-27 szerint, 15 gn teljesítmény pólusok zárva az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5…300 Hz, teljesítmény pólusok nyitva az IEC 60068-2-6 szerint, 4 gn, 5…300 Hz, teljesítmény pólusok zárva az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV 3. szint szabad levegőben az IEC 61000-4-2 szerint, 8 kV 4. szint érintkezésen az IEC 61000-4-2 szerint
Nem-disszipáló lökőhullám: 1 kV soros mód az IEC 60947-6-2 szerint, 2 kV közös mód az IEC 60947-6-2 szerint
Sugárzott mezőkkel szembeni ellenállás: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV 3. osztály soros kapcsolat az IEC 61000-4-4 szerint, 4 kV 4. osztály minden áramkör kivéve soros kapcsolat az IEC 61000-4-4 szerint
Rádióelektromos mezőkkel szembeni immunitás: 10 V az IEC 61000-4-6 szerint
Mikromegszakításokkal szembeni immunitás: 3 ms
Feszültségesések elleni immunitás: 70% / 500 ms az IEC 61000-4-11 szerint
