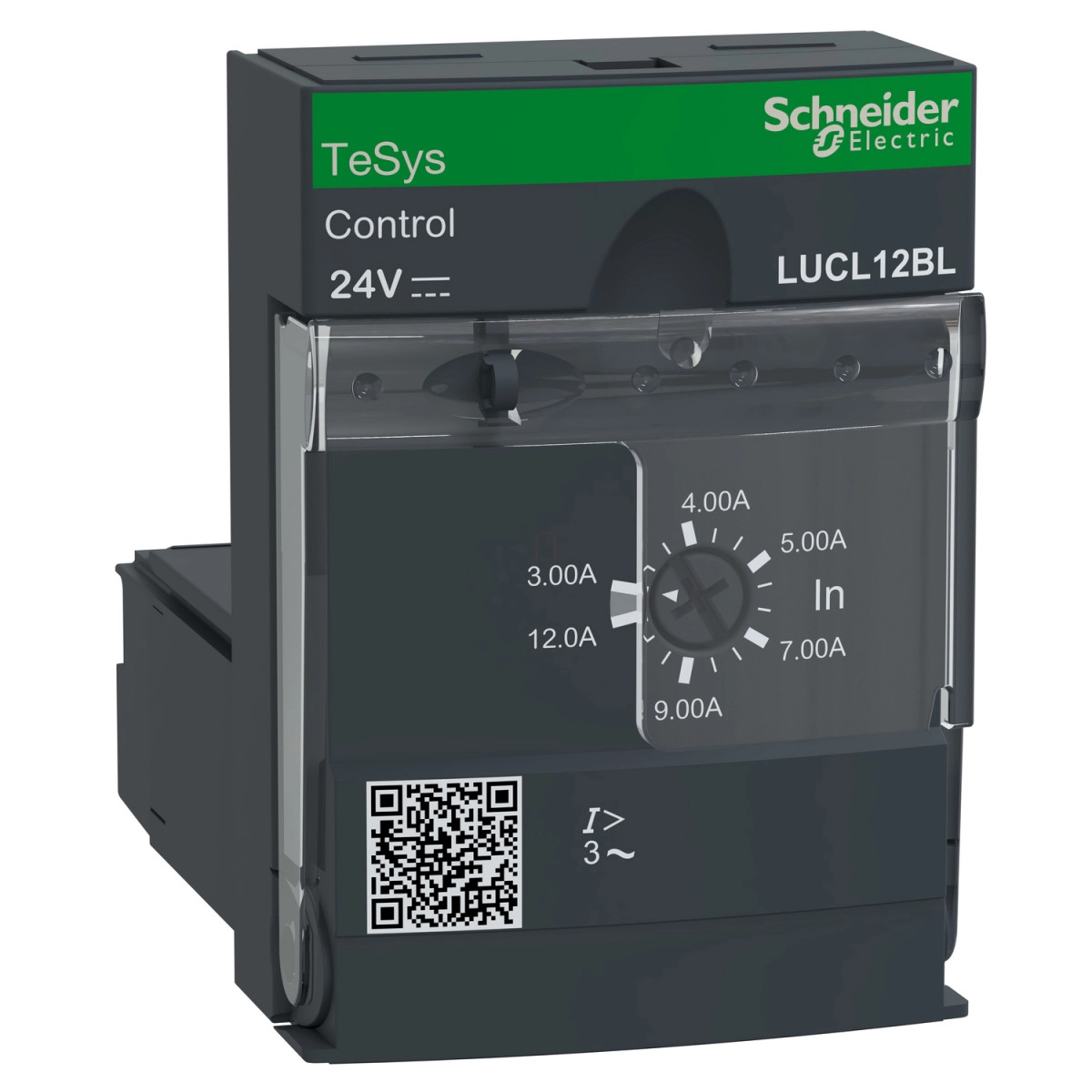

A Schneider Electric TeSys Ultra sorozatú LUCL12BL típusú mágneses vezérlőegység kiváló megoldást jelent a modern ipari motorvédelemben és vezérlésben. Ez a kompakt, 3P, 3-12A tartományban működő, 690VAC-os eszköz elsősorban háromfázisú motorok zárlat elleni védelmére szolgál, különös tekintettel a változtatható sebességű meghajtások és lágyindító/lassító egységek védelmére.
A TeSys Ultra sorozat ezen tagja számos fontos funkcióval rendelkezik, köztük a rövidzárlat elleni védelemmel és manuális visszaállítással. 24VDC vezérlőfeszültséggel működik, és kompatibilis számos TeSys Ultra tápbázissal, beleértve az LUB12, LUB32, LUB38, LUB120, LUB320, LUB380 típusokat, valamint a LU2B12BL, LU2B32BL és LU2B38BL típusú irányváltós megszakítókat. Ez a széleskörű kompatibilitás rendkívül rugalmassá teszi az eszköz felhasználási lehetőségeit különféle ipari alkalmazásokban.
A LUCL12BL kimagasló teljesítményadatokkal rendelkezik: 690V AC névleges üzemi feszültség, 40-60 Hz hálózati frekvencia, és különböző motorteljesítmények támogatása: 5,5 kW 400-440V AC esetén, 5,5 kW 500V AC esetén, valamint 9 kW 690V AC esetén. A névleges motoráram beállítási tartománya 3-12A, a kioldási küszöbérték pedig 14,2 x Ir +/- 20%. A vezérlőáramkör feszültségtartománya 20-27V DC üzem közben, a kiejtési feszültség pedig 14,5V DC. A tipikus áramfogyasztás változó az alkalmazott tápbázistól függően: például LUB12-vel maximum 130 mA záráskor, LUB32-vel és LUB38-cal 220 mA, míg lezárt állapotban LUB12-vel 60 mA, LUB32-vel és LUB38-cal 80 mA.
A készülék hőkibocsátása és működési ideje szintén függ a használt tápbázistól. Az LUB12-vel a hőkibocsátás 2W, míg LUB32-vel és LUB38-cal 3W. A nyitási idő mindhárom tápbázissal 35 ms, a zárási idő pedig 70 ms. A LUCL12BL megfelel számos nemzetközi szabványnak, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisválasztóval), és CSA C22.2 No 60947-4-1 (fázisválasztóval) előírásokat. Rendelkezik CE, EAC és ATEX tanúsítványokkal is, ami garantálja a biztonságos és megbízható működést különböző környezetekben.
A termék fizikai méretei kompaktak, így könnyen beilleszthető különböző vezérlőszekrényekbe: szélessége 45 mm, magassága 66 mm, mélysége pedig 60 mm. A készülék plug-in (előlapi) rögzítési móddal rendelkezik, ami megkönnyíti a telepítést és a karbantartást. Védettsége IP20 az előlapi panelen és a vezetékezett csatlakozókon, IP20 az egyéb felületeken, valamint IP40 az előlapi panel csatlakozási zónán kívül, az IEC 60947-1 szabványnak megfelelően. A TeSys Ultra LUCL12BL széles környezeti működési tartománya (-25...70 °C üzemi és -40...85 °C tárolási hőmérséklet) biztosítja a megbízható teljesítményt különböző ipari környezetekben, akár 2000 méteres tengerszint feletti magasságig.
Schneider Electric TeSys U - LUCL12BL - Zárlati védelmi modul 12A 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Rövidítés: LUCL
Termék típus: Mágneses vezérlőegység
Alkalmazás: Motorvezérlés, Motorvédelem
Speciális alkalmazás: Változtatható sebességű meghajtók vagy lágyindító/lassító egységek védelme
Fő funkciók: Rövidzárlat elleni védelem, Manuális visszaállítás
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43, AC-41, AC-44
Motorteljesítmény: 5,5 kW 400...440 V AC 50/60 Hz esetén, 5,5 kW 500 V AC 50/60 Hz esetén, 9 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 3...12 A
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Kiegészítő jellemzők
Vezérlőáramkör feszültséghatárok: 20...27 V DC áramkör 24 V üzem közben, 14,5 V DC áramkör 24 V kiejtés
Tipikus áramfogyasztás: 130 mA 24 V DC I maximum zárás közben LUB12-vel, 220 mA 24 V DC I maximum zárás közben LUB32-vel, 220 mA 24 V DC I maximum zárás közben LUB38-cal, 60 mA 24 V DC I rms lezárt állapotban LUB12-vel, 80 mA 24 V DC I rms lezárt állapotban LUB32-vel, 80 mA 24 V DC I rms lezárt állapotban LUB38-cal
Hőkibocsátás: 2 W vezérlőáramkör LUB12-vel, 3 W vezérlőáramkör LUB32-vel, 3 W vezérlőáramkör LUB38-cal
Működési idő: 35 ms nyitás LUB12-vel vezérlőáramkörnél, 35 ms nyitás LUB32-vel vezérlőáramkörnél, 35 ms nyitás LUB38-cal vezérlőáramkörnél, 70 ms zárás LUB12-vel vezérlőáramkörnél, 70 ms zárás LUB32-vel vezérlőáramkörnél, 70 ms zárás LUB38-cal vezérlőáramkörnél
Megfelelőség és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Terméktanúsítványok: CE, EAC, ATEX
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-6-2 szerint, 600 V UL 60947-4-1 szerint, 600 V CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947-6-2 szerint
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi panel és vezetékezett csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlapi panel csatlakozási zónán kívül az IEC 60947-1 szerint
Védelmi kezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
