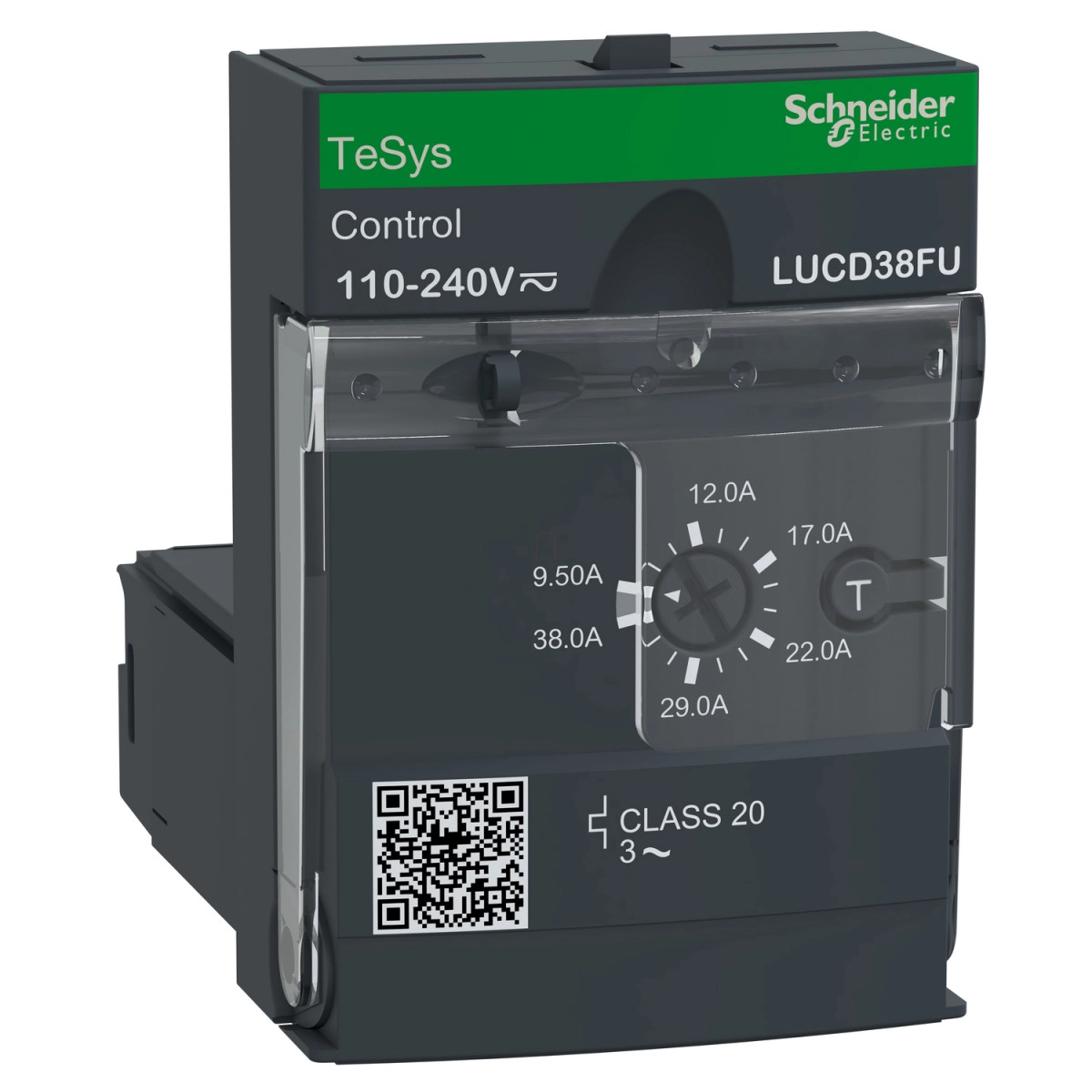

A Schneider Electric TeSys Ultra termékcsalád LUCD38FU típusú fejlett vezérlőegysége egy rendkívül sokoldalú motorszabályozó komponens, amely komplex motorvédelmi és diagnosztikai funkciókkal rendelkezik. Ez a 3-fázisú, 9,5-38A áramtartományban működő eszköz ideális választás ipari környezetben, ahol a biztonság és a megbízhatóság elsődleges fontosságú.
A TeSys Ultra LUCD38FU vezérlőegység kiemelkedő védelmi funkciókat kínál, beleértve a fáziskimaradás elleni védelmet, fázis-aszimmetria elleni védelmet, túlterhelés és rövidzárlat elleni védelmet, valamint földzárlat elleni védelmet. Az eszköz 20-as védelmi osztályba tartozik, ami kifejezetten nehéz indítási körülmények között működő motorokhoz ajánlott. A 690V AC maximális üzemi feszültség és a 40-60 Hz hálózati frekvencia-tartomány széleskörű alkalmazhatóságot biztosít. A vezérlőkör 110-240V AC vagy 110-220V DC feszültséggel működtethető, ami rugalmas telepítést tesz lehetővé különböző ipari környezetekben.
A TeSys Ultra vezérlőegység kompatibilis a LUB38, LUB380 tápegységekkel, valamint a LU2B38FU irányváltós kontaktor-megszakítóval, így könnyen integrálható meglévő rendszerekbe. Az eszköz 3-fázisú, önhűtéses motorokhoz használható, AC-43 felhasználási kategóriában. Teljesítménye figyelemre méltó: 18,5 kW 400-440V AC és 500V AC feszültségen, valamint 22 kW 690V AC feszültségen, 50/60 Hz frekvencia mellett. A 14,2 x Ir ± 20% kioldási küszöbérték pontos védelmet biztosít a motor számára. Az eszköz kézi visszaállítást igényel, ami növeli a biztonságot váratlan újraindulás ellen.
Fizikai jellemzőit tekintve a LUCD38FU kompakt méretekkel rendelkezik: 45 mm széles, 66 mm magas és 60 mm mély, súlya mindössze 0,135 kg. Az előlapi plug-in rögzítési mód egyszerű telepítést tesz lehetővé. A készülékház IP20 védettséggel rendelkezik az előlapi panel és bekötött csatlakozók esetében, az előlapi panel csatlakozási zónán kívüli része pedig IP40 védettséget élvez. Az eszköz -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklet-tartománya -40°C és +85°C között van, valamint 2000 méter tengerszint feletti magasságig üzemeltethető.
A TeSys Ultra LUCD38FU kiemelkedő ellenállóképességgel rendelkezik különböző környezeti hatásokkal szemben. A készülék ellenáll az elektrosztatikus kisüléseknek (8 kV 3-as szint nyílt légtérben, 8 kV 4-es szint érintkezésen), sugárzott tereknek (10 V/m 3), gyors tranzienseknek (2 kV 3-as osztály soros kapcsolat, 4 kV 4-es osztály minden áramkör kivéve a soros kapcsolatot), és 10V-os rádióelektromos mezőknek. Emellett 3 ms-os mikromegszakításokkal és 70% / 500 ms feszültségesésekkel szemben is immunitást mutat. Az eszköz megfelel számos nemzetközi szabványnak, többek között az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásainak, valamint rendelkezik CE, UL és CSA tanúsítványokkal.
Schneider Electric TeSys U - LUCD38FU - fejlett vezérlőegység 20 - es osztályú, 3 - fázisú 9,5 - 38A 110 - 240V műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCD
Termék típusa: Fejlett vezérlőegység
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók: Védelem fáziskimaradás és fázis-aszimmetria ellen, Védelem túlterhelés és rövidzárlat ellen, Földzárlat-védelem, Kézi visszaállítás
Műszaki specifikáció
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43
Motorteljesítmény kW: 18,5 kW 400...440 V AC 50/60 Hz, 18,5 kW 500 V AC 50/60 Hz, 22 kW 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 9,5...38 A
Termikus túlterhelési osztály: 20-as osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C
Kioldási küszöb: 14,2 x Ir +/- 20%
Fáziskimaradás-érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 110...240 V AC, 110...220 V DC
Mechanikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó súly: 0,135 kg
Környezeti paraméterek
IP védettség: IP20 előlapi panel és bekötött csatlakozók, IP40 előlapi panel csatlakozási zónán kívül
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
