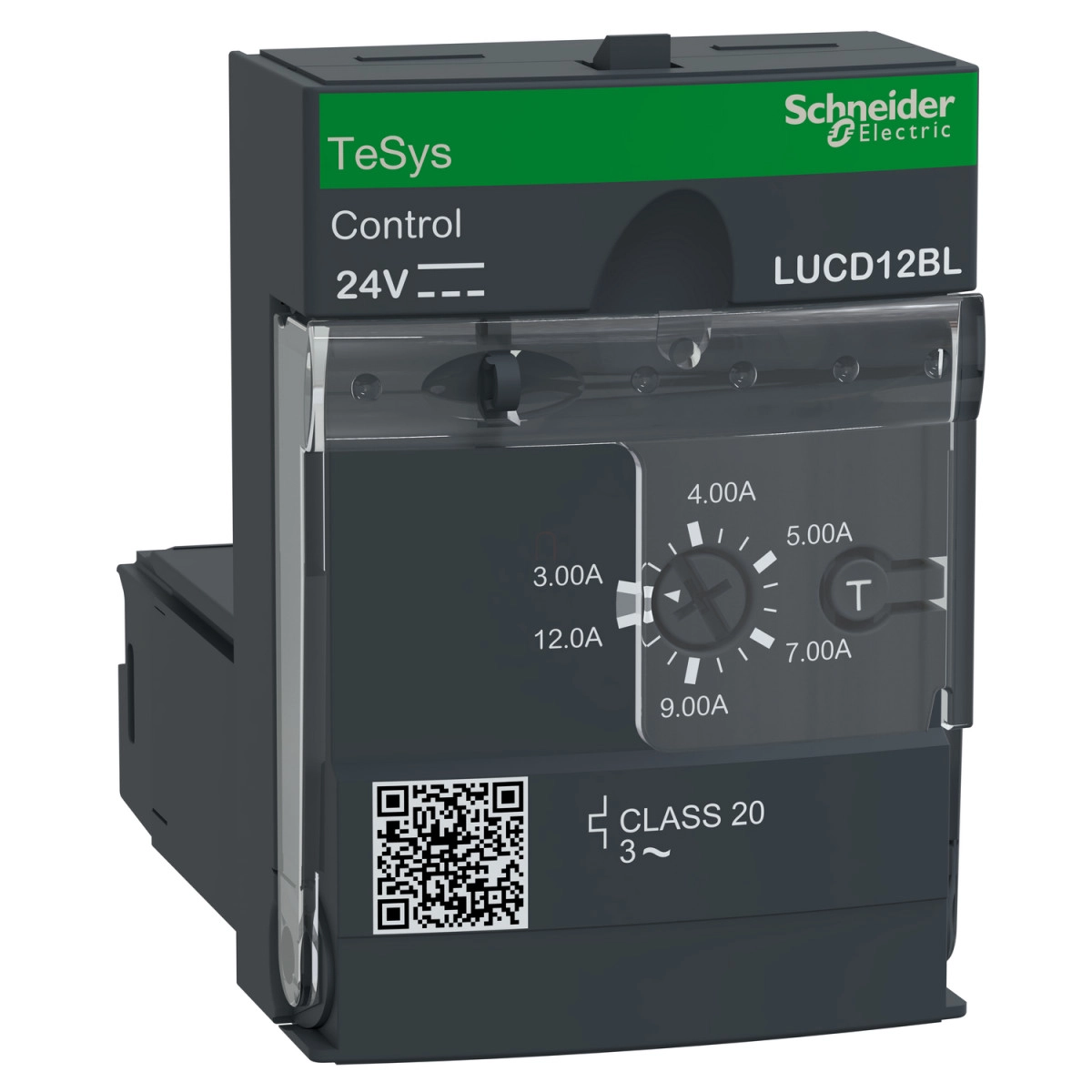

A Schneider Electric TeSys Ultra sorozatához tartozó LUCD12BL fejlett vezérlőegység egy kimagasló teljesítményű motorvezérlő és védelmi megoldás, amely egyesíti magában a modern ipari automatizálás legfontosabb funkcióit. Ez a fejlett vezérlőegység kifejezetten a 3-fázisú motorok védelmére és irányítására lett tervezve 3-12A áramerősség tartományban, és akár 690V AC üzemi feszültségen is megbízhatóan működik.
A LUCD12BL kompakt kialakítása és sokoldalú funkciói ideálissá teszik ipari környezetben történő alkalmazásra. A készülék 20-as védelmi osztályba tartozik, 40-60 Hz frekvenciatartományban működik, és -25°C és 70°C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a megbízható működést szélsőséges környezeti feltételek mellett is. A 24V DC vezérlőfeszültséggel működő egység széles kompatibilitási listával rendelkezik, hiszen számos TeSys Ultra teljesítmény alappal (LUB12, LUB32, LUB38, LUB120, LUB320, LUB380) és irányváltó megszakítóval (LU2B12BL, LU2B32BL, LU2B38BL) együtt használható.
A TeSys Ultra LUCD12BL vezérlőegység kiemelkedő védelmi funkciókat kínál: fázisvesztés és fázis-kiegyensúlyozatlanság elleni védelem, túlterhelés és rövidzárlat elleni védelem, valamint földzárlat védelem. Ezek a funkciók biztosítják a csatlakoztatott berendezések maximális biztonságát és hosszú élettartamát. A készülék kioldási küszöbértéke 14,2 × Ir ± 20%, és manuális visszaállítási lehetőséggel rendelkezik. A motorteljesítmény tekintetében akár 5,5 kW-os motorok vezérlésére is alkalmas 400-440V AC és 500V AC feszültségen, illetve 9 kW-os motorok esetén 690V AC feszültségen, 50/60 Hz frekvencián. A készülék AC-41, AC-43 és AC-44 felhasználási kategóriákban alkalmazható, ami széles körű ipari felhasználást tesz lehetővé.
Műszaki szempontból figyelemre méltó a LUCD12BL kiemelkedő megbízhatósága és ellenálló képessége. IP20-as védettséggel rendelkezik a készülék előlapja és a bekötött csatlakozók esetén, valamint IP40-es védettséggel az előlap csatlakozási zónán kívüli részein. A TeSys Ultra sorozat ezen tagja kiváló ellenállást mutat az elektrosztatikus kisülésekkel szemben (8 kV-os 3. szintű nyílt levegőben, illetve 8 kV-os 4. szintű érintkezésre az IEC 61000-4-2 szerint), valamint ellenáll a sugárzott tereknek (10 V/m 3 az IEC 61000-4-3 szerint) és a gyors tranzienseknek is. A készülék 2000 méteres tengerszint feletti magasságig használható, és kiemelkedő tűzállósággal rendelkezik: az élő komponenseket tartó alkatrészek 960°C-ig, míg egyéb részek 650°C-ig állnak ellen a tűznek az IEC 60695-2-12 szabvány szerint. A rezgésállóság terén szintén kiváló tulajdonságokkal bír: nyitott teljesítménypólusoknál 2 gn, 5-300 Hz, zárt teljesítménypólusoknál 4 gn, 5-300 Hz az IEC 60068-2-6 szerint.
Schneider Electric TeSys U - LUCD12BL - fejlett vezérlőegység LUCD - 20 - as osztály - 3...12 A - 24 V DC műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termékcsalád: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCD
Termék vagy komponens típusa: Fejlett vezérlőegység
Alkalmazás
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Speciális alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók: Védelem fázisvesztés és fázis-kiegyensúlyozatlanság ellen, Manuális visszaállítás, Védelem túlterhelés és rövidzárlat ellen, Földzárlat védelem
Kompatibilitás
Termék kompatibilitás: Power base LUB12, Power base LUB32, Power base LUB38, Power base LUB120, Power base LUB320, Power base LUB380, Reversing contactor breaker LU2B12BL, Reversing contactor breaker LU2B32BL, Reversing contactor breaker LU2B38BL
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-44, AC-41, AC-43
Motor teljesítmény kW: 5.5 kW 400...440 V AC 50/60 Hz, 5.5 kW 500 V AC 50/60 Hz, 9 kW 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 3…12 A
Termikus túlterhelésvédelmi osztály: 20-as osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…70 °C az IEC 60947-6-2 szerint, 20-as osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…70 °C a UL 508 szerint
Kioldási küszöbérték: 14.2 x Ir +/- 20 %
Fázisvesztés érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Mechanikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCD
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb oldalak az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet üzemelés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
Üzemeltetési magasság: 2000 m
Tűzállóság: 960 °C élő komponenseket tartó alkatrészek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn nyitott teljesítménypólusok az IEC 60068-2-27 szerint, 15 gn zárt teljesítménypólusok az IEC 60068-2-27 szerint
