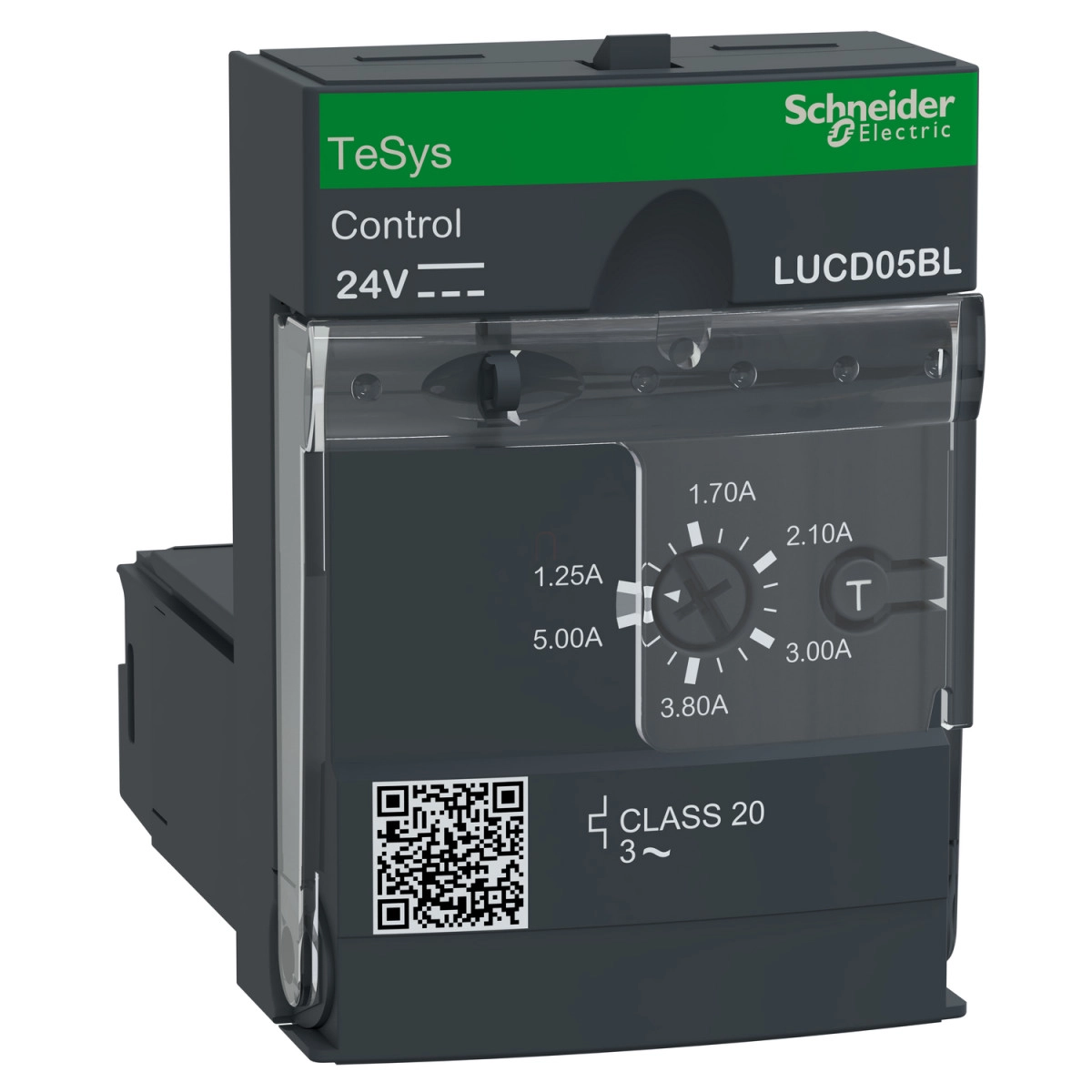

A Schneider Electric TeSys Ultra LUCD05BL fejlett vezérlőegysége egy sokoldalú megoldás a modern ipari motorvezérlési rendszerek számára. Ez a 3 fázisú, 1,25-5A áramtartományra tervezett egység tökéletesen illeszkedik a TeSys Ultra termékcsaládba, és kiemelkedő védelmet és diagnosztikai funkciókat biztosít a 690 VAC hálózati feszültségig.
A LUCD05BL vezérlőegység 24 VDC vezérlőköri feszültséggel működik, és 20-as túlterhelési osztályba tartozik. Különösen figyelemre méltó a készülék sokoldalúsága: kompatibilis a különféle TeSys Ultra teljesítményalapokkal, beleértve a LUB12, LUB32, LUB38, LUB120, LUB320 és LUB380 modelleket, valamint a LU2B12BL, LU2B32BL és LU2B38BL irányváltó megszakítókat. Ez a kompatibilitás lehetővé teszi a rugalmas rendszerkonfigurációt és az egyszerű telepítést a meglévő ipari környezetbe.
A TeSys Ultra LUCD05BL kiváló védelmi funkciókat kínál: fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, kézi visszaállítás lehetősége, túlterhelés és rövidzárlat elleni védelem, valamint földzárlat védelem. A 40-60 Hz hálózati frekvencián működő eszköz hőmérséklet-kompenzációval rendelkezik a -25...70 °C tartományban, ami biztosítja a megbízható működést különböző környezeti feltételek mellett. A kioldási küszöb 14,2 x Ir ±20%, ami precíz védelmet biztosít a motorok számára. A védelem osztálya Class 20, amely megfelel mind az IEC 60947-6-2, mind az UL 508 szabványoknak.
A motorteljesítmény szempontjából a készülék 1,5 kW-os motorokhoz javasolt 400-440 V AC hálózaton, 2,2 kW-os motorokhoz 500 V AC esetén, és 3 kW-os motorokhoz 690 V AC esetén. A felhasználási kategóriák AC-41, AC-44 és AC-43, ami lefedi a legtöbb ipari alkalmazási igényt. Az eszköz megfelel számos nemzetközi szabványnak és rendelkezik CE, UL, CSA, CCC, EAC, ASEFA, ATEX és tengerészeti tanúsítványokkal is, ami globális felhasználhatóságát biztosítja. A szigetelési feszültség 690 V az IEC 60947-6-2 szerint, és 600 V az UL 60947-4-1 és CSA C22.2 No 60947-4-1 szerint. A lökőfeszültség-állóság 6 kV az IEC 60947-6-2 szabvány szerint.
Schneider Electric TeSys U - LUCD05BL - Vezérlőegység, 1,25 - 5A, 24VDC, 20 - as osztályú, 3 - fázisú műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCD
Termék típusa: Fejlett vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék speciális alkalmazása: Alapvető védelem és fejlett funkciók, kommunikáció
Főbb funkciók
Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen
Kézi visszaállítás
Védelem túlterhelés és rövidzárlat ellen
Földzárlat védelem
Kompatibilitás
Teljesítményalap LUB12
Teljesítményalap LUB32
Teljesítményalap LUB38
Teljesítményalap LUB120
Teljesítményalap LUB320
Teljesítményalap LUB380
Irányváltó megszakító LU2B12BL
Irányváltó megszakító LU2B32BL
Irányváltó megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40-60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-44, AC-43
Motorteljesítmény: 1,5 kW 400-440 V AC 50/60 Hz esetén, 2,2 kW 500 V AC 50/60 Hz esetén, 3 kW 690 V AC 50/60 Hz esetén
Névleges motor áram beállítási tartomány: 1,25-5 A
Hőterhelési osztály: 20-as osztály - frekvenciahatár: 40-60 Hz - hőmérséklet-kompenzáció: -25-70 °C (IEC 60947-6-2 szerint), 20-as osztály - frekvenciahatár: 40-60 Hz - hőmérséklet-kompenzáció: -25-70 °C (UL 508 szerint)
Kioldási küszöb: 14,2 x Ir +/- 20%
Fáziskimaradás érzékenység: Igen
Vezérlőköri feszültség [Uc]: 24 V DC
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött kapcsok (IEC 60947-1 szerint), IP20 egyéb felületek (IEC 60947-1 szerint), IP40 előlap csatlakozási zónán kívül (IEC 60947-1 szerint)
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25-70 °C
Tárolási környezeti hőmérséklet: -40-85 °C
Üzemi magasság: 2000 m
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCD
