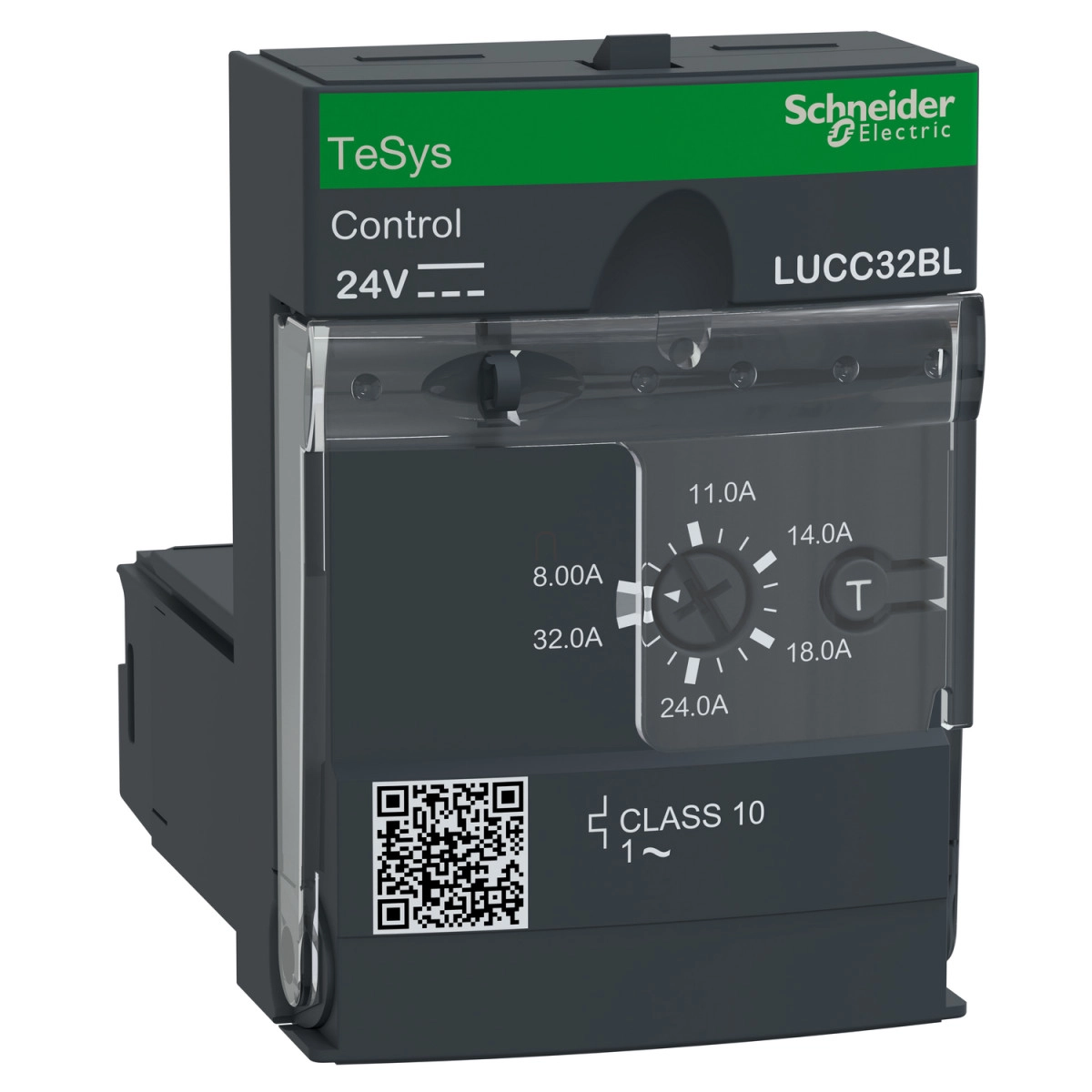

A Schneider Electric TeSys Ultra termékcsaládjának LUCC32BL típusú fejlett vezérlőegysége a modern ipari motorvezérlés egyik legsokoldalúbb megoldása. Ez a kompakt, 1-fázisú, 8-32A áramtartományban működő eszköz kiváló választás, ha megbízható motorvédelmet és fejlett diagnosztikai funkciókat keresel egyetlen készülékben.
A LUCC32BL vezérlőegység 24VDC tápfeszültséggel működik, és 10-es osztályú termikus túlterhelés védelemmel rendelkezik. Ez az osztályozás optimális védelmet biztosít a motorok számára, miközben lehetővé teszi a rövid idejű túlterheléseket, amelyek a motor indításakor természetesek. A készülék 40-60 Hz frekvenciatartományban használható, és széles, -25...55°C közötti hőmérséklet-kompenzációs tartománnyal rendelkezik az IEC 60947-6-2 és UL 508 szabványoknak megfelelően. A kapcsolási küszöbérték 14,2 x Ir +/- 20%, ami megbízható védelmet nyújt túlterhelés esetén.
A TeSys Ultra LUCC32BL számos védelmi funkcióval van felszerelve, amelyek közé tartozik a túlterhelés és rövidzárlat elleni védelem, a földzárlat védelem, a manuális visszaállítás lehetősége, valamint a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem. Ez a komplex védelmi rendszer biztosítja, hogy a motorod minden körülmények között megfelelő védelmet kapjon. Az eszköz különösen alkalmas egyfázisú motorokhoz, és akár 7,5 kW teljesítményű motorokat is képes vezérelni 400-440V AC feszültségen, 50/60 Hz frekvencián.
A LUCC32BL kompatibilis különböző TeSys Ultra power base-ekkel (LUB32, LUB38, LUB320, LUB380) és irányváltó kontaktor megszakítókkal (LU2B32BL, LU2B38BL), így rugalmasan integrálható a meglévő rendszerekbe. A készülék névleges üzemi feszültsége 690V AC, ami lehetővé teszi széles körű ipari alkalmazását. A vezérlőkör feszültsége 24V DC, működési határértékei 20-27V DC, a leesési feszültség pedig 14,5V DC. Áramfelvétele maximum 220 mA zárás közben, és 80 mA zárt állapotban, az alkalmazott power base-től függően.
Schneider Electric TeSys U - LUCC32BL - Vezérlőegység műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék sorozat: TeSys Ultra
Termék megnevezés: TeSys Ultra
Eszköz rövid neve: LUCC
Termék típusa: Fejlett vezérlőegység
Kompatibilitási kód: LUCC
Alkalmazás és funkciók
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók: Védelem túlterhelés és rövidzárlat ellen, Földzárlat védelem, Kézi visszaállítás, Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen
Kompatibilis termékek: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Irányváltó kontaktor megszakító LU2B32BL, Irányváltó kontaktor megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: Egyfázisú motor
Felhasználási kategória: AC-41, AC-43, AC-44
Motor teljesítmény: 7.5 kW 400...440 V AC 50/60 Hz frekvencián 1 fázisú motorokhoz
Névleges motor áram beállítási tartomány: 8…32 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…55 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40…60 Hz - hőmérséklet-kompenzáció: -25…55 °C az UL 508 szerint
Kapcsolási küszöbérték: 14.2 x Ir +/- 20 %
Vezérlőköri feszültség: 24 V DC
Vezérlőköri jellemzők
Vezérlőköri feszültség határértékek: 20...27 V DC működés közben, 14.5 V DC leesési feszültség
Tipikus áramfelvétel: 220 mA 24 V DC maximum zárás közben LUB32-vel, 220 mA 24 V DC maximum zárás közben LUB38-cal, 80 mA 24 V DC zárt állapotban LUB32-vel, 80 mA 24 V DC zárt állapotban LUB38-cal
Hődisszipáció: 3 W vezérlőkörben LUB32-vel, 3 W vezérlőkörben LUB38-cal
Működési idő: 35 ms nyitás LUB32-vel vezérlőkörben, 35 ms nyitás LUB38-cal vezérlőkörben, 70 ms zárás LUB32-vel vezérlőkörben, 70 ms zárás LUB38-cal vezérlőkörben
Visszaállítás: Kézi visszaállítás
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fáziskorláttal, CSA C22.2 No 60947-4-1 fáziskorláttal
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Szigetelési tulajdonságok
Névleges szigetelési feszültség: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-6-2 szerint
Áramkörök biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Mechanikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és vezetékezett csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti működési hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C az áramvezető részeket tartó alkatrészek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn nyitott teljesítmény pólusokkal az IEC 60068-2-27 szerint, 15 gn zárt teljesítmény pólusokkal az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5…300 Hz, nyitott teljesítmény pólusokkal az IEC 60068-2-6 szerint, 4 gn, 5…300 Hz, zárt teljesítmény pólusokkal az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 8 kV 3-as szint szabad levegőben az IEC 61000-4-2 szerint, 8 kV 4-es szint érintkezés esetén az IEC 61000-4-2 szerint
Sugárzott mezők elleni védelem: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensek elleni védelem: 2 kV 3-as osztály soros csatlakozás az IEC 61000-4-4 szerint, 4 kV 4-es osztály minden áramkör a soros csatlakozás kivételével az IEC 61000-4-4 szerint
Rádióelektromos mezők elleni immunitás: 10 V az IEC 61000-4-6 szerint
Mikromegszakítások elleni immunitás: 3 ms
Feszültségletörés elleni immunitás: 70 % / 500 ms az IEC 61000-4-11 szerint
