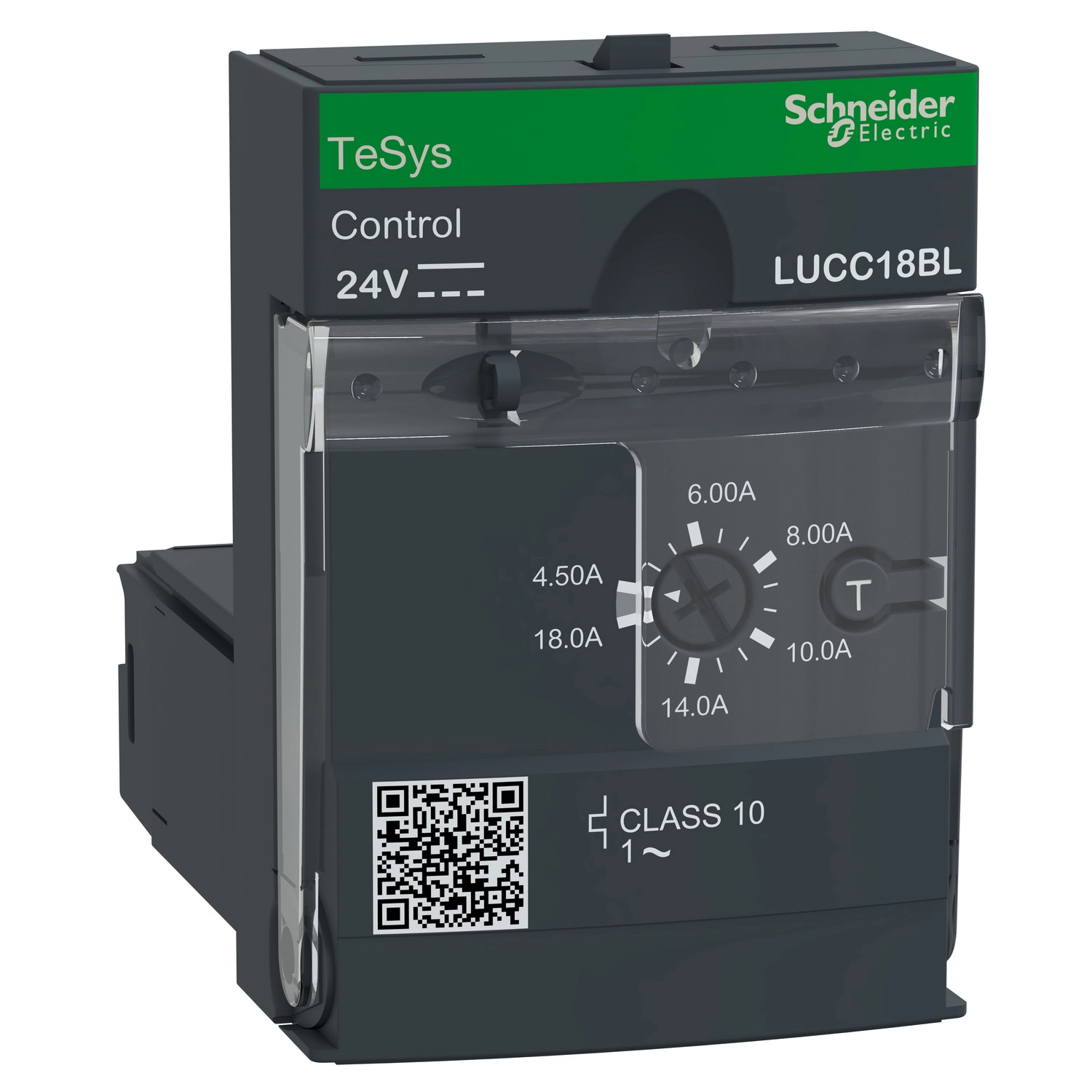

Schneider Electric TeSys U - LUCC18BL - Vezérlőegység, 4,5 - 18A, 24VDC, 10 - es osztályú, 1 - fázisú
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TeSys Ultra vezérlőegységek moduláris felépítésűek, ami nagyban megkönnyíti a telepítést és karbantartást. A LUCC18BL kompatibilis különböző tápegység alapokkal, mint például a LUB32, LUB38, LUB320 és LUB380, valamint a LU2B32BL és LU2B38BL kontaktor-megszakítókkal. A készülék plug-in kialakítású, elülső felszereléssel, ami egyszerű és gyors beszerelést tesz lehetővé az ipari rendszerekbe. Méretei kompaktak: 45 mm széles, 66 mm magas és 60 mm mély, így minimális helyet foglal el a kapcsolószekrényben.
A LUCC18BL vezérlőegység kiemelkedő védelmi funkciókat kínál: manuális visszaállítást, földzárlat-védelmet, fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelmet, valamint túlterhelés és rövidzárlat elleni védelmet biztosít. Ezek a funkciók együttesen gondoskodnak a csatlakoztatott motorok és rendszerek biztonságos működéséről. A készülék 690 V AC névleges üzemi feszültséggel rendelkezik, és 40-60 Hz hálózati frekvencián használható. Specifikusan 1 fázisú motorokhoz tervezték, maximálisan 4 kW teljesítményig 400-440 V AC hálózaton. A berendezés AC-41, AC-43 és AC-44 felhasználási kategóriákban alkalmazható, ami széleskörű kompatibilitást biztosít különböző ipari alkalmazásokhoz.
A TeSys Ultra LUCC18BL kiváló környezeti jellemzőkkel rendelkezik. Működési hőmérséklet-tartománya -25°C és 70°C között van, tárolási hőmérséklete pedig -40°C és 85°C között. IP20 védettséggel rendelkezik az előlapi panelen és a bekötött terminálokon, míg a csatlakozási zónán kívüli előlapi panel IP40 védettséget biztosít. A készülék maximálisan 2000 m tengerszint feletti magasságig használható. A vezérlőegység ellenáll a különböző környezeti hatásoknak: 10 gn ütésállósággal rendelkezik nyitott állapotban, 15 gn-nel zárt állapotban, valamint 2 gn rezgésállósággal nyitott és 4 gn rezgésállósággal zárt állapotban. Az elektromágneses kompatibilitás szempontjából is kiváló: ellenáll az elektrosztatikus kisüléseknek (8 kV), a sugárzott tereknek (10 V/m), a gyors tranzienseknek (4 kV) és a rádióelektromos tereknek (10 V). A mikroszünetek elleni immunitása 3 ms, a feszültségesések elleni immunitása pedig 70% / 500 ms.
Schneider Electric TeSys U - LUCC18BL - Vezérlőegység, 4,5 - 18A, 24VDC, 10 - es osztályú, 1 - fázisú műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCC
Termék vagy komponens típus: Fejlett vezérlőegység
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Termékspecifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Főbb funkciók
Elérhető fő funkciók: Manuális visszaállítás, Földzárlat védelem, Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen, Védelem túlterhelés és rövidzárlat ellen
Termék kompatibilitás: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Irányváltó kontaktor megszakító LU2B32BL, Irányváltó kontaktor megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: Egyfázisú motor
Felhasználási kategória: AC-44, AC-43, AC-41
Motor teljesítmény kW: 4 kW 400...440 V AC 50/60 Hz 1 fázisú motorokhoz
Névleges motor áram beállítási tartomány: 4.5…18 A
Termikus túlterhelés osztály: 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet-kompenzáció: -25…55 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet-kompenzáció: -25…55 °C az UL 508 szerint
Kioldási küszöb: 14.2 x Ir +/- 20 %
Vezérlő áramkör feszültség [Uc]: 24 V DC
Kiegészítő jellemzők
Vezérlő áramkör feszültség határértékek: 20...27 V DC áramkörnél 24 V működés közben, 14.5 V DC áramkörnél 24 V kieséskor
Tipikus áramfelvétel: 220 mA 24 V DC I maximum zárásnál LUB32-vel, 220 mA 24 V DC I maximum zárásnál LUB38-cal, 80 mA 24 V DC I rms lezárva LUB32-vel, 80 mA 24 V DC I rms lezárva LUB38-cal
Hő disszipáció: 3 W vezérlő áramkörnél LUB32-vel, 3 W vezérlő áramkörnél LUB38-cal
Működési idő: 35 ms nyitás LUB32-vel vezérlő áramkörért, 35 ms nyitás LUB38-cal vezérlő áramkörért, 70 ms zárás LUB32-vel vezérlő áramkörért, 70 ms zárás LUB38-cal vezérlő áramkörért
Visszaállítás: Manuális visszaállítás
Tanúsítványok és szabványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisleválasztóval, CSA C22.2 No 60947-4-1 fázisleválasztóval
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkör biztonságos leválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Rögzítési mód: Plug-in (elülső felület)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCC
Környezeti jellemzők
IP védettségi fokozat: IP20 előlapi panel és bekötött terminálok az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlapi panel a csatlakozási zónán kívül az IEC 60947-1 szerint
Védő kezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C feszültség alatti alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn teljesítmény pólusok nyitva az IEC 60068-2-27 szerint, 15 gn teljesítmény pólusok zárva az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5…300 Hz, teljesítmény pólusok nyitva az IEC 60068-2-6 szerint, 4 gn, 5…300 Hz, teljesítmény pólusok zárva az IEC 60068-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV 3-as szint nyílt térben az IEC 61000-4-2 szerint, 8 kV 4-es szint érintkezéskor az IEC 61000-4-2 szerint
Sugárzott terek elleni ellenállás: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensek elleni ellenállás: 2 kV 3-as osztály soros kapcsolat az IEC 61000-4-4 szerint, 4 kV 4-es osztály minden áramkör kivéve soros kapcsolat az IEC 61000-4-4 szerint
Rádióelektromos terek elleni védettség: 10 V az IEC 61000-4-6 szerint
Mikroszünetek elleni immunitás: 3 ms
Feszültségesések elleni immunitás: 70 % / 500 ms az IEC 61000-4-11 szerint
