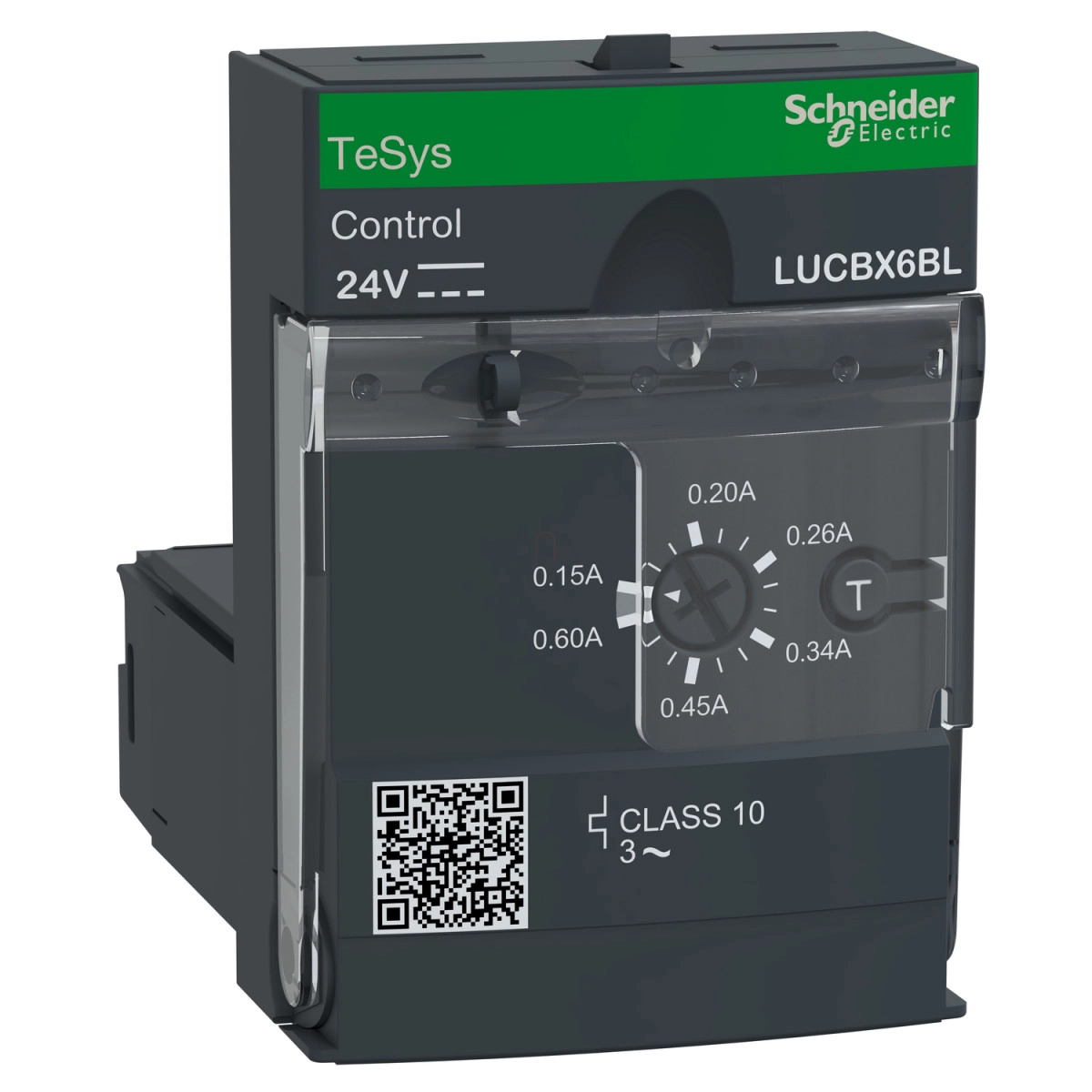

A Schneider Electric TeSys Ultra sorozatú LUCBX6BL típusú fejlett vezérlőegysége egy kimagasló műszaki paraméterekkel rendelkező motorvédelmi megoldás, amely ideális választás 3-fázisú motorok vezérléséhez és védelméhez. Ez a kompakt eszköz a TeSys Ultra termékcsalád tagjaként egyesíti a megbízhatóságot, a fejlett védelmi funkciókat és a kommunikációs lehetőségeket, így tökéletes választás ipari környezetben történő alkalmazásokhoz.
A LUCBX6BL vezérlőegység 0,15-0,6A közötti motoráram tartományban használható, 690V AC maximális üzemi feszültség mellett. Az eszköz 10-es osztályú termikus túlterhelés védelemmel rendelkezik, amely 40-60 Hz hálózati frekvencia tartományban működik, valamint -25...+70 °C közötti hőmérséklet-kompenzációt biztosít. A vezérlőegység 24V DC vezérlő áramkörrel rendelkezik, amelynek működési feszültségtartománya 20-27V, a kiesési feszültség pedig 14,5V.
A TeSys Ultra LUCBX6BL számos védelmi funkcióval rendelkezik, amelyek közé tartozik a túlterhelés és rövidzárlat elleni védelem, a fáziskiesés és fázisaszimmetria elleni védelem, valamint a földzárlat védelem. A készülék kioldási küszöbe 14,2 x Ir +/- 20%. A vezérlőegység kompatibilis különböző teljesítményalapokkal, például LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, valamint a LU2B12BL, LU2B32BL és LU2B38BL irányváltó megszakítókkal, így rugalmasan illeszthető a különböző alkalmazási követelményekhez.
Az eszköz 45 mm szélességű, 66 mm magasságú és 60 mm mélységű kompakt kialakítással rendelkezik, amely lehetővé teszi a helytakarékos beépítést. A vezérlőegység előlapi csatlakoztatással (plug-in) rögzíthető. Az IP20-as védettségi fokozat biztosítja az előlap és a bekötött kapcsok, valamint az egyéb felületek védelmét, míg az előlap csatlakozási zónán kívüli része IP40 védettséget nyújt.
A Schneider Electric TeSys Ultra LUCBX6BL vezérlőegység számos nemzetközi szabványnak és előírásnak megfelel, köztük az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványoknak. A készülék rendelkezik többek között CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokkal, ami bizonyítja a magas minőséget és megbízhatóságot. A vezérlőegység 690V névleges szigetelési feszültséggel és 6 kV impulzus-állósággal rendelkezik. A készülék kiváló elektromos zavarállósággal bír, beleértve az elektrosztatikus kisülésekkel (8 kV), sugárzott mezőkkel (10 V/m), gyors tranziensekkel (2-4 kV) és feszültségletörésekkel (70% / 500 ms) szembeni ellenállást.
Schneider Electric TeSys U - LUCBX6BL - Vezérlőegység, 0,15 - 0,6A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Főbb jellemzők
Termékvonal: TeSys
Termékcsalád: TeSys Ultra
Terméknév: TeSys Ultra
Készülék rövid neve: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Alkalmazás: Motorvezérlés, Motorvédelem
Különleges alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Védelmi funkciók
Fő elérhető funkciók: Védelem túlterhelés és rövidzárlat ellen, Védelem fáziskiesés és fázis aszimmetria ellen, Földzárlat védelem, Kézi visszaállítás
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C (IEC 60947-6-2 szerint), 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C (UL 508 szerint)
Kioldási küszöb: 14.2 x Ir +/- 20 %
Fáziskiesés érzékenység: Igen
Villamos adatok
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-43, AC-44
Motorteljesítmény kW: 0.09 kW 400...440 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 0.15…0.6 A
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Vezérlő áramköri feszültség határértékek: 20...27 V DC áramkör 24 V esetén működés közben, 14.5 V DC áramkör 24 V esetén kieséskor
Fizikai jellemzők
Rögzítési mód: Plug-in (előlapi)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti adatok
IP védettségi fokozat: IP20 előlap és bekötött kapcsok (IEC 60947-1 szerint), IP20 egyéb felületek (IEC 60947-1 szerint), IP40 előlap a csatlakozási zónán kívül (IEC 60947-1 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m
Tanúsítványok és szabványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
