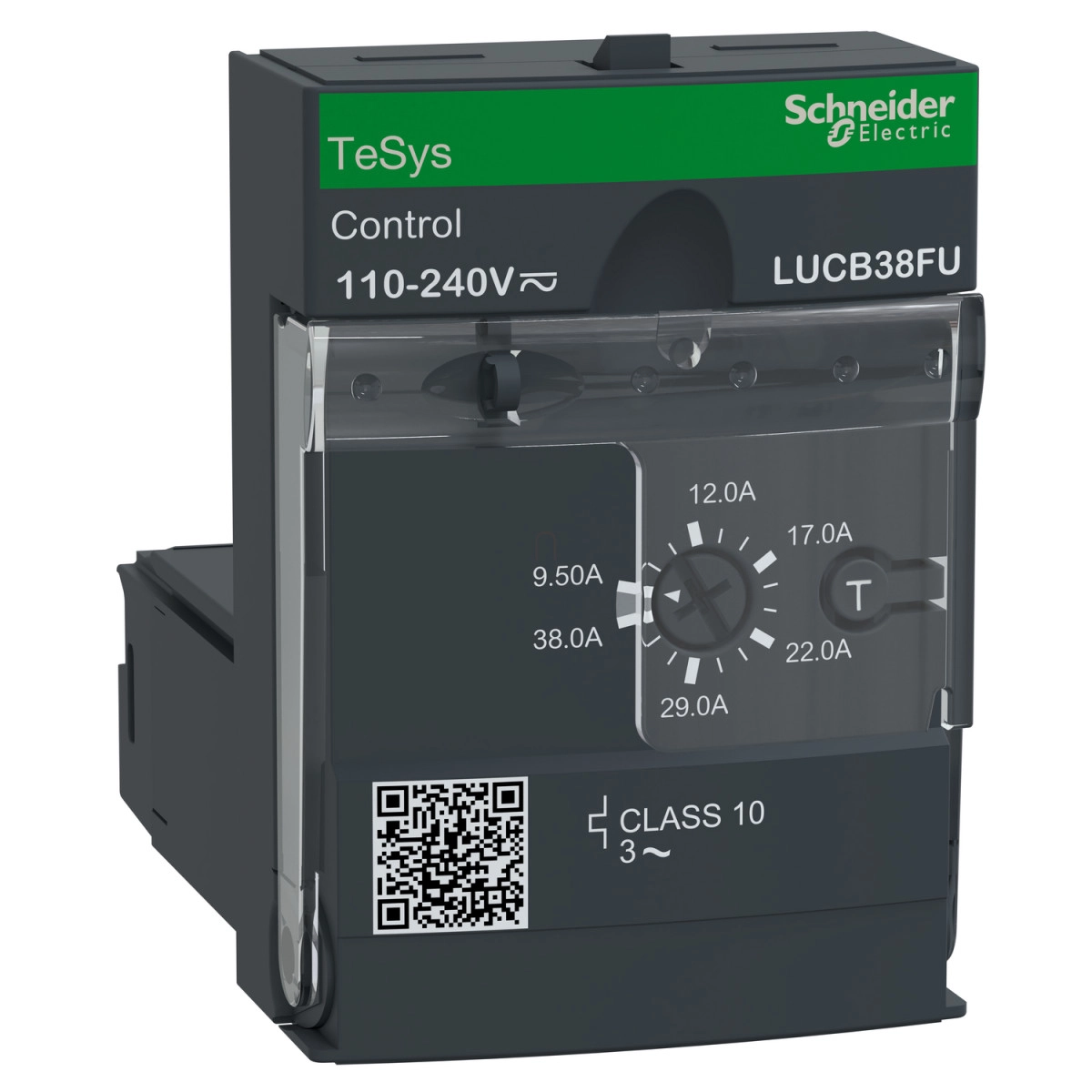

A Schneider Electric TeSys Ultra sorozatának LUCB38FU típusú fejlett vezérlőegysége egy komplex motorvédelmi és irányítási megoldás, amely speciálisan a 3-fázisú motorok biztonságos üzemeltetésére lett kialakítva. Ez a korszerű vezérlőegység a legmagasabb szintű védelmet biztosítja a motorok számára, miközben fejlett diagnosztikai és kommunikációs funkciókkal is rendelkezik, ami a modern ipari környezetben elengedhetetlen.
A LUCB38FU vezérlőegység 9,5-38A közötti áramtartományban használható, így ideális közepes teljesítményű motorok vezérléséhez. Az eszköz 690V AC névleges üzemi feszültségen működik, és 110-240V AC vagy 110-220V DC vezérlőfeszültséget igényel. A berendezés többféle védelmi funkcióval rendelkezik, beleértve a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelmet, a túlterhelés és rövidzárlat elleni védelmet, valamint a földzárlat elleni védelmet. A 10-es osztályú termikus túlterhelés védelem 40-60 Hz frekvenciatartományon belül működik, és -25...70 °C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a megbízható működést különböző környezeti feltételek mellett is. A kioldási küszöb 14,2 x Ir +/- 20%, ami precíz védelmet biztosít a motorok számára.
A TeSys Ultra vezérlőegység kompatibilis a LUB38, LUB380 tápegységekkel és a LU2B38FU irányváltó megszakítóval, így könnyen integrálható meglévő rendszerekbe. AC-43 felhasználási kategóriával rendelkezik, és különféle teljesítményű motorokhoz használható: 18,5 kW 400-440V AC-nél, 18,5 kW 500V AC-nél, és 22 kW 690V AC-nél, 50/60 Hz frekvencián. Az eszköz manuális visszaállítással rendelkezik, ami biztonságos újraindítást tesz lehetővé hiba után. A vezérlőegység plug-in típusú, elölről szerelhető, kompakt méretekkel: 45 mm széles, 66 mm magas és 60 mm mély. A készülékház IP20 védettséggel rendelkezik az előlapon és a bekötött csatlakozókon, valamint IP40 védettséggel az előlap csatlakozási zónán kívül. Különösen fontos, hogy a termék számos nemzetközi szabványnak megfelel, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat, és rendelkezik CE, UL és CSA tanúsítvánnyal. A termék névleges szigetelési feszültsége (Ui) 690V az IEC 60947-6-2 szerint, és 600V az UL 60947-4-1 és CSA C22.2 No 60947-4-1 szerint. A névleges lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-6-2 szerint, ami kiváló elektromos zavarvédelmet biztosít. A vezérlőáramkör és a főáramkör között biztonságos szeparáció (400V SELV) van az IEC 60947-1 szerint. A beépített elektromágneses zavarvédelmi funkciók között szerepel az elektrosztatikus kisülés elleni védelem (8 kV), a sugárzott mezők elleni védelem (10 V/m), a gyors tranziens védelem (4 kV) és a rádiófrekvenciás mezők elleni immunitás (10 V). Az eszköz ellenáll a mikromegszakításoknak (3 ms) és a feszültségletöréseknek (70% / 500 ms) is az IEC 61000-4-11 szerint.
Schneider Electric TeSys U - LUCB38FU - fejlett vezérlőegység 10 - es osztályú, 3 - fázisú 9,5 - 38A 110 - 240V műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCB
Termék vagy komponens típusa: Fejlett vezérlőegység
Eszköz alkalmazása: Motor vezérlés, Motor védelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Elérhető fő funkciók
Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen
Védelem túlterhelés és rövidzárlat ellen
Földzárlat védelem
Kézi visszaállítás
Termék kompatibilitás
Tápegység LUB38
Tápegység LUB380
Irányváltó megszakító LU2B38FU
Műszaki adatok
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43
Motor teljesítmény kW: 18,5 kW 400...440 V AC 50/60 Hz-nél, 18,5 kW 500 V AC 50/60 Hz-nél, 22 kW 690 V AC 50/60 Hz-nél
Motor áramerősség beállítási tartomány: 9,5...38 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültség [Uc]: 110...240 V AC, 110...220 V DC
Fizikai jellemzők
Rögzítési mód: Bedugható (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti feltételek
IP védettség: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi tengerszint feletti magasság: 2000 m
