A Schneider Electric TeSys Ultra LUCB38BL egy fejlett motorvezérlő és védelmi egység, amely kiváló védelmi funkciókat és diagnosztikai képességeket kínál ipari alkalmazásokhoz. Ez a kompakt, plug-in kialakítású eszköz ideális megoldás a 3-fázisú motorok teljes körű védelméhez 9,5-38 A névleges áramtartományban.
A TeSys Ultra LUCB38BL vezérlőegység 690 V AC névleges feszültségen üzemel, és 10-es túlterhelési védelmi osztályba tartozik. Kompatibilis a LUB38, LUB380 tápegységekkel és a LU2B38BL irányváltó megszakítóval. A motorvédelmi funkciók között megtalálható a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, túlterhelés és rövidzárlat elleni védelem, valamint földzárlat védelem. Az eszköz manuális visszaállítást tesz lehetővé, így a kezelő teljes ellenőrzést gyakorolhat a rendszer felett.
A TeSys Ultra LUCB38BL különösen alkalmas 18,5 kW-os motorokhoz 400-440 V AC vagy 500 V AC hálózaton, illetve 22 kW-os motorokhoz 690 V AC hálózaton. A 24 V DC vezérlőáramkör és a precíz 9,5-38 A közötti árammérési tartomány biztosítja a pontos motorvédelmet. A kioldási küszöbérték 14,2-szerese a névleges áramnak, ±20% tűréssel. Az eszköz 40-60 Hz hálózati frekvenciával működik, és -25...70 °C hőmérsékletkompenzációval rendelkezik az IEC 60947-6-2 és UL 508 szabványoknak megfelelően.
A TeSys Ultra LUCB38BL rendkívül robusztus kialakítással rendelkezik, amely ellenáll a zord környezeti feltételeknek. Az eszköz -25...70 °C közötti üzemi hőmérséklet-tartományban működik, és IP20-as védelemmel rendelkezik az előlapi panelen és a vezetékezett csatlakozókon, míg az előlapi panel csatlakozási zónán kívüli részén IP40-es védettség biztosított. Az eszköz 2000 méteres tengerszint feletti magasságig használható, és kiváló ütés- és rezgésállósággal rendelkezik (10 gn nyitott és 15 gn zárt teljesítménypólusok esetén). A tűzállóság tekintetében az élő alkatrészeket tartó részek 960 °C-os, míg más részek 650 °C-os teszten felelnek meg.
A kompakt, 45 mm szélességű, 66 mm magasságú és 60 mm mélységű kialakítás lehetővé teszi az eszköz egyszerű beépítését a kapcsolószekrényekbe. Az eszköz számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványokat, valamint CE, UL és CSA tanúsítvánnyal rendelkezik, a CCC és EAC tanúsítványok pedig folyamatban vannak.

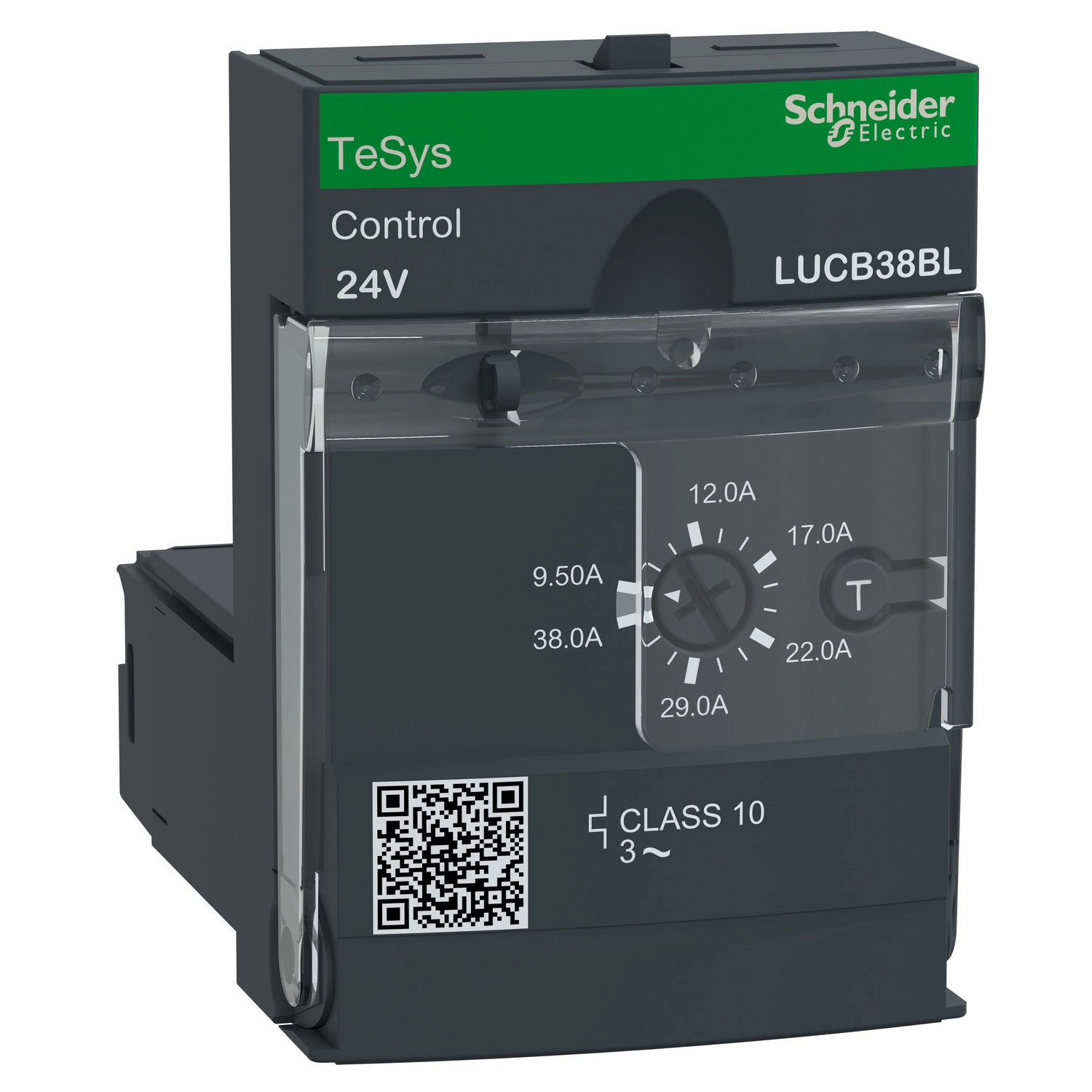

Schneider Electric TeSys U - LUCB38BL - fejlett vezérlőegység 10 - es osztályú, 3 - fázisú 9,5 - 38A 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Rövid eszköznév: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Speciális alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók
Elérhető fő funkciók: Védelem fáziskimaradás és fázis-kiegyensúlyozatlanság ellen, Védelem túlterhelés és rövidzárlat ellen, Földzárlat védelem, Kézi visszaállítás
Termékkompatiblitás: LUB38 tápegység, LUB380 tápegység, LU2B38BL irányváltó megszakító
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43
Motorteljesítmény kW: 18,5 kW 400...440 V AC 50/60 Hz esetén, 18,5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 9,5...38 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Működési paraméterek
Működési idő: 35 ms nyitás LUB38 egységgel vezérlőáramkörhöz, 70 ms zárás LUB38 egységgel vezérlőáramkörhöz
Visszaállítás: Kézi visszaállítás
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Termék tanúsítványok: CE, UL, CSA, CCC (folyamatban), EAC (folyamatban)
Szigetelés
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkör biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó súly: 0,135 kg
Kompatibilitási kód: LUCB
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi panel és vezetékezett csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlapi panel a csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C élő komponenseket tartó alkatrészek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Ütésállóság: 10 gn nyitott teljesítménypólusok az IEC 60068-2-27 szerint, 15 gn zárt teljesítménypólusok az IEC 60068-2-27 szerint
Rezgésállóság: 2 gn, 5...300 Hz, nyitott teljesítménypólusok az IEC 60068-2-6 szerint, 4 gn, 5...300 Hz, zárt teljesítménypólusok az IEC 60068-2-6 szerint
Elektromágneses védelem
Elektrosztatikus kisülés elleni védelem: 8 kV 3-as szint szabad levegőben az IEC 61000-4-2 szerint, 8 kV 4-es szint érintkezéskor az IEC 61000-4-2 szerint
Sugárzott mezőkkel szembeni védelem: 10 V/m 3 az IEC 61000-4-3 szerint
Gyors tranziensekkel szembeni védelem: 2 kV 3-as osztály soros kapcsolat az IEC 61000-4-4 szerint, 4 kV 4-es osztály minden áramkör kivéve soros kapcsolat az IEC 61000-4-4 szerint
Rádióelektromos mezőkkel szembeni védelem: 10 V az IEC 61000-4-6 szerint
Mikrokimaradásokkal szembeni védelem: 3 ms
Feszültségletörésekkel szembeni védelem: 70 % / 500 ms az IEC 61000-4-11 szerint
