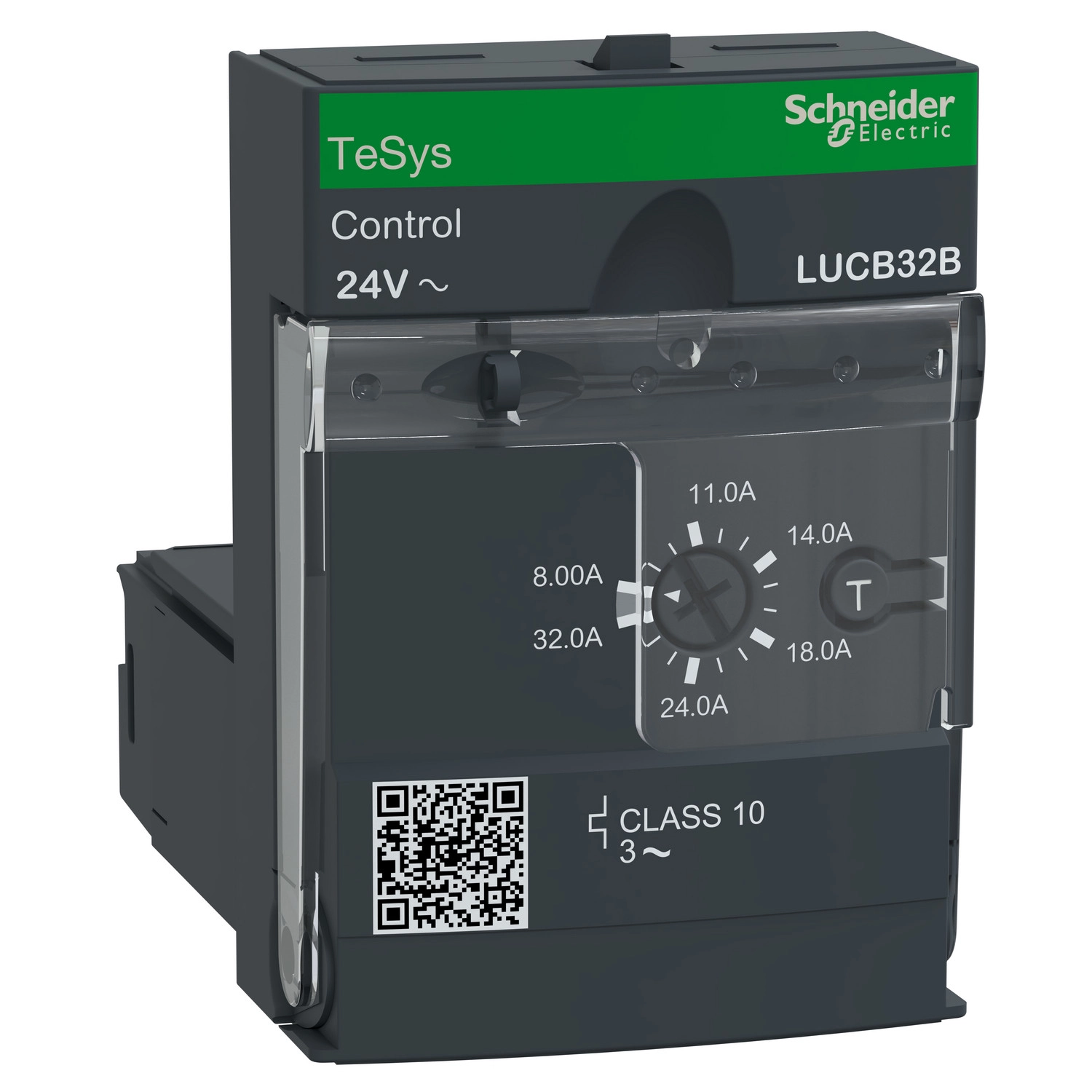

A Schneider Electric TeSys Ultra LUCB32B típusú vezérlőegysége egy fejlett ipari motorvédelmi és vezérlési megoldás, amely a legmodernebb technológiát alkalmazza az ipari berendezések optimális működtetésére. Ez a kompakt és sokoldalú eszköz a TeSys Ultra termékcsalád része, amely a Schneider Electric prémium kategóriás motorvezérlő megoldásaihoz tartozik.
A LUCB32B vezérlőegység 3 pólusú kialakítással rendelkezik, és 8-32A áramtartományban működik, így ideális közepes teljesítményű háromfázisú motorok védelmére és irányítására. A készülék maximális üzemi feszültsége 690V AC, amely biztosítja a kompatibilitást a legtöbb ipari alkalmazással. A 10-es védelmi osztályú termék kiváló védelmi funkciókat kínál, köztük fázisvesztés és fáziskiegyensúlyozatlanság elleni védelmet, földzárlat védelmet, valamint túlterhelés és rövidzárlat elleni védelmet. A 24V AC vezérlőfeszültség megbízható működést tesz lehetővé ipari környezetben is.
A LUCB32B vezérlőegység kompatibilis a különböző TeSys Ultra sorozatú erőátviteli alapokkal, többek között a LUB32, LUB38, LUB320 és LUB380 modellekkel, valamint a LU2B32B irányváltó megszakítóval is. Ez a kompatibilitási spektrum lehetővé teszi a rugalmas rendszerintegrációt és a különböző ipari alkalmazásokhoz való alkalmazkodást. A készülék 3-fázisú, önhűtéses motorokat képes vezérelni, és különböző felhasználási kategóriákban alkalmazható, beleértve az AC-41, AC-43 és AC-44 kategóriákat. Teljesítménybesorolása szerint alkalmas 15 kW-os motorokhoz 400-440V AC és 500V AC hálózaton, valamint 18.5 kW-os motorokhoz 690V AC feszültségen, 50/60 Hz frekvencián.
A készülék számos figyelemre méltó védelmi funkcióval rendelkezik. A termikus túlterhelés elleni védelem 10-es osztályú, 40-60 Hz frekvenciatartományban, -25...70 °C hőmérséklet-kompenzációval, az IEC 60947-6-2 és UL 508 szabványoknak megfelelően. A kioldási küszöbérték 14,2-szerese az Ir értéknek, ±20% tűréshatárral. A vezérlőáramkör feszültségtartománya 20-26,5V AC üzem közben, és 14,5V AC a leesési érték. A vezérlőáramkörök jellemző áramfogyasztása 220 mA 24V AC feszültségen maximális érték záráskor, és 90 mA 24V AC feszültségen effektív érték lezárt állapotban, az LUB32 és LUB38 alapokkal kombinálva. A hőleadás a vezérlőáramkörnél 3 W. A működési idő az LUB32 és LUB38 alapokkal párosítva 35 ms nyitáskor és 70 ms záráskor a vezérlőáramkörnél.
Schneider Electric TeSys U - LUCB32B - Vezérlőegység, 8 - 32A, 24VAC, 10 - es osztályú, 3 - fázisú műszaki adatok
Fő jellemzők
Gyártó: Schneider Electric
Termékkategória: TeSys Ultra
Termék megnevezés: TeSys Ultra
Eszköz rövid neve: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Eszköz alkalmazás: Motorvezérlés, motorvédelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Funkciók
Elérhető fő funkciók: Védelem fázisvesztés és fáziskiegyensúlyozatlanság ellen, földzárlat védelem, kézi visszaállítás, védelem túlterhelés és rövidzárlat ellen
Termék kompatibilitás: Power base LUB32, LUB38, LUB320, LUB380, irányváltó megszakító LU2B32B
Elektromos jellemzők
Névleges üzemi feszültség: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3 fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43, AC-41, AC-44
Motor teljesítmény: 15 kW 400...440 V AC 50/60 Hz mellett, 15 kW 500 V AC 50/60 Hz mellett, 18.5 kW 690 V AC 50/60 Hz mellett
Névleges motor áram beállítási tartomány: 8...32 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14.2 x Ir +/- 20 %
Fázisvesztés érzékenység: Igen
Vezérlő áramkör feszültsége: 24 V AC
Kiegészítő adatok
Vezérlőáramkör feszültség határértékek: 20...26.5 V AC áramkörnél 24 V működésben, 14.5 V AC áramkörnél 24 V leesés
Típikus áramfogyasztás: 220 mA 24 V AC I maximális érték záráskor LUB32-vel, 220 mA 24 V AC I maximális érték záráskor LUB38-cal, 90 mA 24 V AC I rms zárt állapotban LUB32-vel, 90 mA 24 V AC I rms zárt állapotban LUB38-cal
Hőleadás: 3 W vezérlőáramkörnél LUB32-vel, 3 W vezérlőáramkörnél LUB38-cal
Működési idő: 35 ms nyitás LUB32-vel vezérlőáramkörnél, 35 ms nyitás LUB38-cal vezérlőáramkörnél, 70 ms zárás LUB32-vel vezérlőáramkörnél, 70 ms zárás LUB38-cal vezérlőáramkörnél
Visszaállítás: Kézi visszaállítás
Környezeti jellemzők
IP védettségi fokozat: IP20 előlapi panel és vezetékezett csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlapi panel csatlakozási zónán kívül az IEC 60947-1 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság: 960 °C élő alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
