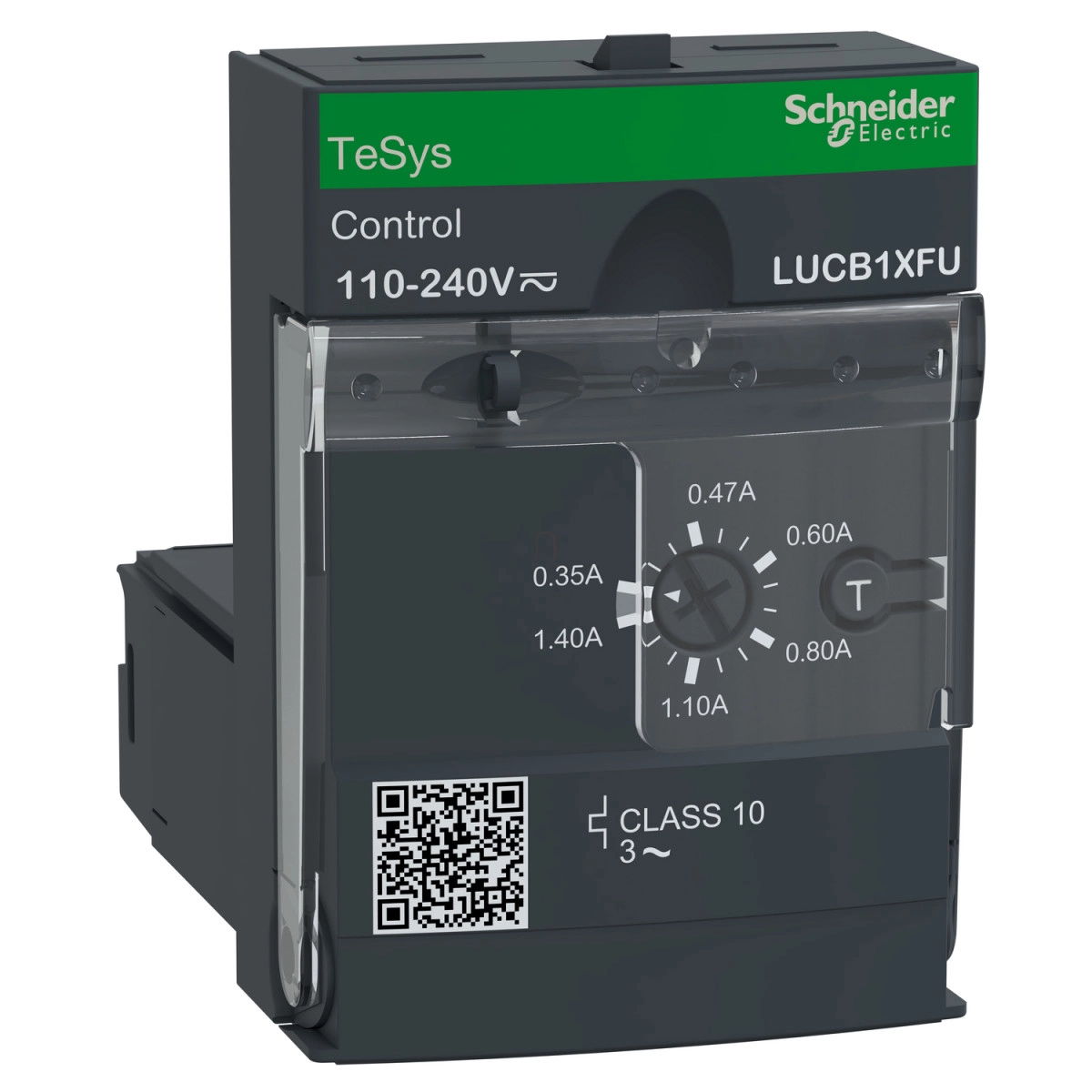

A Schneider Electric TeSys Ultra LUCB1XFU egy fejlett motorvezérlő és védelmi egység, amely kimagasló teljesítményt nyújt ipari alkalmazásokban. Ez a kompakt, 3P kialakítású kontrol egység tökéletes választás mindazok számára, akik megbízható és sokoldalú motorfigyelési és védelmi megoldást keresnek.
A TeSys Ultra sorozat ezen tagja 0,35-től 1,4A tartományban állítható, és 690VAC feszültségig használható. Az egység 10-es védelmi osztályba tartozik, ami ideális a legtöbb ipari alkalmazáshoz. A vezérlőkör 110-240V AC vagy 110-220V DC tápfeszültséggel működik, ami rugalmas telepítési lehetőségeket biztosít különböző rendszerekben. A készülék fő funkciói közé tartozik a földzárlat védelem, túlterhelés és rövidzárlat elleni védelem, valamint a fázishiba és fázis-kiegyensúlyozatlanság elleni védelem, mindezt kézi visszaállítási lehetőséggel.
A LUCB1XFU kompatibilis számos TeSys teljesítményalappal, beleértve a LUB12, LUB32, LUB38, LUB120, LUB320, és LUB380 modelleket, valamint a LU2B12FU, LU2B32FU, és LU2B38FU irányváltó megszakítókat. Ez a sokoldalúság lehetővé teszi, hogy a termék különböző motorméretekhez és alkalmazásokhoz illeszkedjen. A készülék kifejezetten 3-fázisú, önhűtéses motorokhoz lett tervezve, és támogatja az AC-43, AC-44 és AC-41 felhasználási kategóriákat. A 400-440V AC feszültségen a készülék 0,25 kW motorteljesítményt képes kezelni.
A TeSys Ultra LUCB1XFU számos kivételes műszaki paraméterrel rendelkezik. A hőkioldási osztály 10-es, 40-60 Hz frekvencia határral és -25-től 70°C-ig terjedő hőmérséklet-kompenzációval, ami megfelel mind az IEC 60947-6-2, mind az UL 508 szabványoknak. A kioldási küszöb 14,2 x Ir, ±20% tűréssel. A készülék különösen érzékeny a fázishiányra, ami további védelmet biztosít a motor számára. A vezérlőköri feszültség határai AC áramkör esetén 88-264V, DC áramkör esetén 88-242V üzem közben, míg a kiesési feszültség mindkét esetben 55V. A jellemző áramfogyasztás a különböző LUB típusokkal kombináció függvényében változik, de általában 280 mA maximális zárási áram és 25-35 mA lezárt állapotban, modellváltozattól függően. A hőleadás a vezérlőkörre 2-3W között van, szintén a használt LUB típusától függően.
Schneider Electric TeSys U - LUCB1XFU - Vezérlőegység, 0,35 - 1,4A, 110 - 240VAC/DC, 10 - as osztályú, 3 - fázisú műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCB
Termék típusa: Fejlett vezérlőegység
Alkalmazás és funkciók
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Elérhető fő funkciók: Földzárlat védelem, Túlterhelés és rövidzárlat elleni védelem, Fázishiba és fázis-kiegyensúlyozatlanság elleni védelem, Kézi visszaállítás
Kompatibilitás
Teljesítmény alap LUB12, LUB32, LUB38, LUB120, LUB320, LUB380
Irányváltó megszakító LU2B12FU, LU2B32FU, LU2B38FU
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43, AC-44, AC-41
Motor teljesítmény: 0,25 kW 400...440 V AC 50/60 Hz esetén
Névleges motor áram beállítási tartomány: 0,35...1,4 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C (IEC 60947-6-2 szerint)
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fázishiba érzékenység: Igen
Vezérlőkör feszültsége [Uc]: 110...240 V AC, 110...220 V DC
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCB
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók (IEC 60947-1 szerint), IP40 előlap csatlakozási zónán kívül
Védőkezelés: TH (IEC 60068 szerint)
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisválasztóval), CSA C22.2 No 60947-4-1 (fázisválasztóval)
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Tengerészeti
