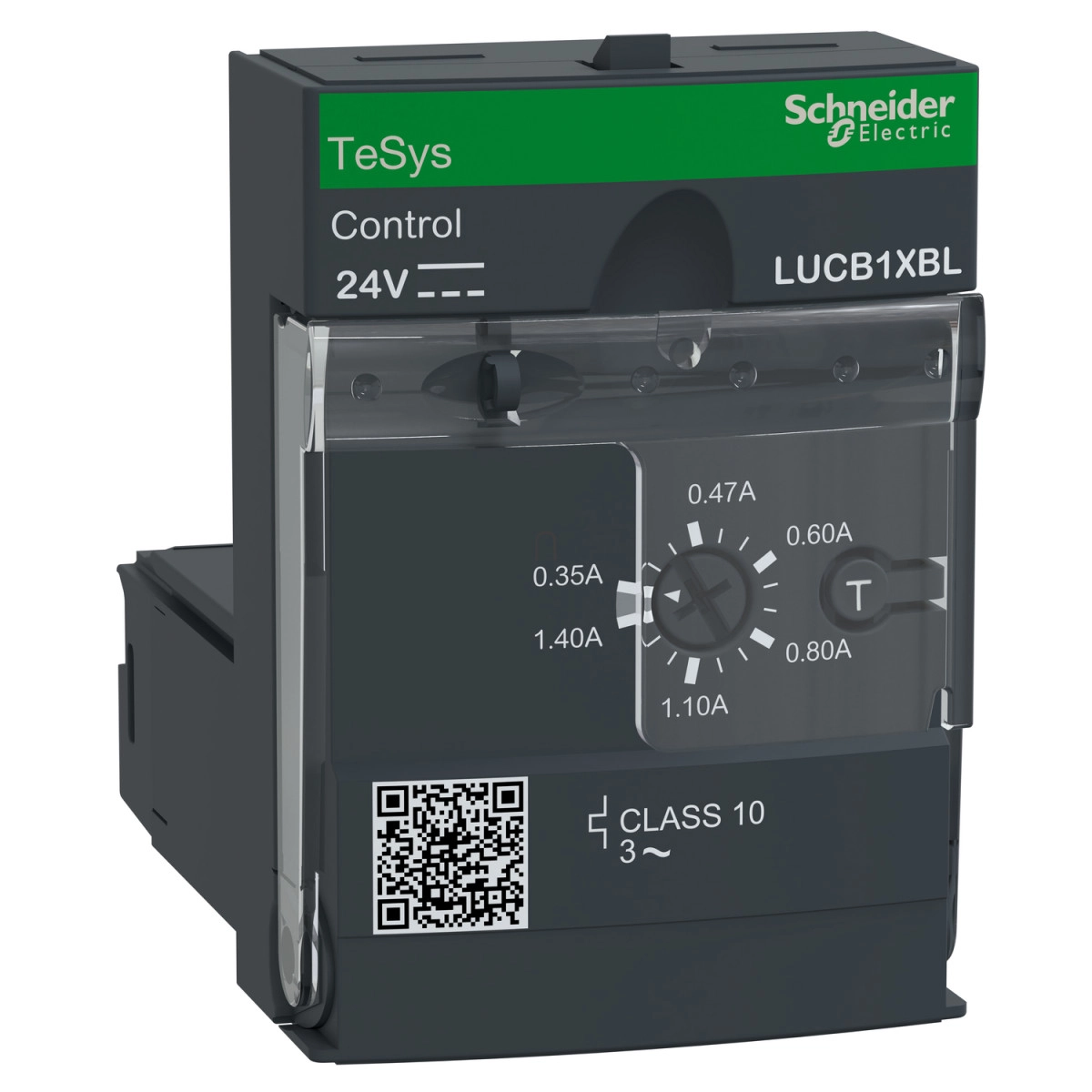

A Schneider Electric TeSys Ultra sorozatának LUCB1XBL típusú fejlett vezérlőegysége kiváló választás a modern ipari motorvédelmi rendszerek kialakításához. Ez a 3 pólusú, 0,35-1,4A áramtartományú, 690VAC üzemi feszültségű egység a TeSys Ultra termékvonal egyik legsokoldalúbb tagja, amely kompakt kialakításával és innovatív funkcióival tűnik ki a motorvezérlő eszközök közül.
A LUCB1XBL vezérlőegység többféle típusú védelmi funkciót kínál, amelyek együttesen garantálják a csatlakoztatott berendezések biztonságos üzemeltetését. Az eszköz alapvető védelmi funkciókat tartalmaz, mint a földzárlat elleni védelem, fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, valamint túlterhelés és rövidzárlat elleni védelem. A manuális visszaállítás lehetősége további biztonságot nyújt a hibák elhárítása utáni újraindításkor. A 10-es osztályú termikus túlterhelési védelem garantálja, hogy a motor optimális védelmet kapjon a túlmelegedés ellen a 40-60 Hz közötti frekvenciatartományban, miközben -25°C és 70°C közötti hőmérséklet-kompenzációval rendelkezik az IEC 60947-6-2 és UL 508 szabványoknak megfelelően.
A vezérlőegység kompatibilis számos TeSys Ultra teljesítmény alappal, köztük a LUB12, LUB32, LUB38, LUB120, LUB320 és LUB380 modellekkel, valamint a LU2B12BL, LU2B32BL és LU2B38BL reverzáló mágneskapcsolós megszakítókkal. Ez a rugalmas kompatibilitás lehetővé teszi, hogy különböző méretű és teljesítményű motorokhoz alkalmazzák az eszközt. A 24V DC vezérlő áramköri feszültséggel működő egység működési feszültségtartománya 20-27V DC, ami stabil működést biztosít különböző ipari környezetekben. A kioldási küszöbérték 14,2 x Ir ±20%, ami precíz védelmi karakterisztikát biztosít.
Technikai szempontból a LUCB1XBL számos figyelemre méltó paraméterrel rendelkezik. A készülék méreteivel (45 mm szélesség, 66 mm magasság, 60 mm mélység) kompakt kialakítást biztosít, ami előnyös a helytakarékos vezérlőszekrény-konfigurációkhoz. Az IP20-as védettség az előlapi és bekötött sorkapcsok esetében, valamint az IP40-es védettség az előlap csatlakozási zónán kívüli részén megfelelő védelmet biztosít ipari környezetben. A 690V-os szigetelési feszültség és a 6 kV-os impulzusfeszültség-állóság az IEC 60947-6-2 szabványnak megfelelően magas szintű elektromos biztonságot garantál.
A LUCB1XBL vezérlőegység kiváló ellenállást mutat különböző környezeti hatásokkal szemben, ami hosszú élettartamot és megbízható működést biztosít. Az eszköz ellenáll 10g-s ütésnek nyitott állapotban és 15g-s ütésnek zárt állapotban (IEC 60068-2-27 szerint), valamint 2g-s rezgésnek nyitott állapotban és 4g-s rezgésnek zárt állapotban (IEC 60068-2-6 szerint). Az elektrosztatikus kisülésekkel szembeni ellenállása 8 kV nyitott levegőben és 8 kV érintkezéskor (IEC 61000-4-2 szerint), míg a sugárzott mezőkkel szembeni ellenállása 10 V/m (IEC 61000-4-3 szerint).
Az eszköz ideális választás különböző ipari alkalmazásokhoz, különösen 0,25 kW teljesítményű, 3-fázisú, önhűtésű motorok vezérléséhez 400-440V AC feszültségen, 50/60 Hz frekvencián. A használati kategóriák - AC-43, AC-44 és AC-41 - jelzik, hogy az eszköz alkalmas különféle terhelések kapcsolására és vezérlésére. A plug-in (előoldali) rögzítési mód egyszerű telepítést és karbantartást tesz lehetővé, ami tovább növeli a termék felhasználóbarát jellegét az ipari automatizálási rendszerekben.
Schneider Electric TeSys U - LUCB1XBL - Vezérlőegység, 0,35 - 1,4A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Főbb tulajdonságok
Termékcsalád: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Műszaki jellemzők
Elérhető főbb funkciók: Földzárlat elleni védelem, Fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, Túlterhelés és rövidzárlat elleni védelem, Kézi visszaállítás
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtő
Használati kategória: AC-43, AC-44, AC-41
Motor teljesítmény kW: 0,25 kW 400...440 V AC 50/60 Hz esetén
Névleges motor áram beállítási tartomány: 0,35...1,4 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14,2 x Ir +/- 20%
Fáziskiesés érzékenység: Igen
Vezérlőáramköri feszültség [Uc]: 24 V DC
Kiegészítő adatok
Vezérlőáramköri feszültséghatárok: 20...27 V DC áramkör 24 V üzemben, 14,5 V DC áramkör 24 V ejtés
Jellemző áramfogyasztás: 130 mA 24 V DC I maximum zárás közben LUB12-vel, 220 mA 24 V DC I maximum zárás közben LUB32-vel, 220 mA 24 V DC I maximum zárás közben LUB38-cal, 60 mA 24 V DC I rms lezárt állapotban LUB12-vel, 80 mA 24 V DC I rms lezárt állapotban LUB32-vel, 80 mA 24 V DC I rms lezárt állapotban LUB38-cal
Hőleadás: 2 W vezérlőáramkörnél LUB12-vel, 3 W vezérlőáramkörnél LUB32-vel, 3 W vezérlőáramkörnél LUB38-cal
Működési idő: 35 ms nyitás LUB12-vel vezérlőáramkörnél, 35 ms nyitás LUB32-vel vezérlőáramkörnél, 35 ms nyitás LUB38-cal vezérlőáramkörnél, 70 ms zárás LUB12-vel vezérlőáramkörnél, 70 ms zárás LUB32-vel vezérlőáramkörnél, 70 ms zárás LUB38-cal vezérlőáramkörnél
Visszaállítás: Kézi visszaállítás
Megfelelőségek és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Fizikai jellemzők
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkörök biztonságos elválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint, 400 V SELV a vezérlő vagy segédáramkör és a főáramkör között az IEC 60947-1 szerint
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCB
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött sorkapcsok az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap a csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
