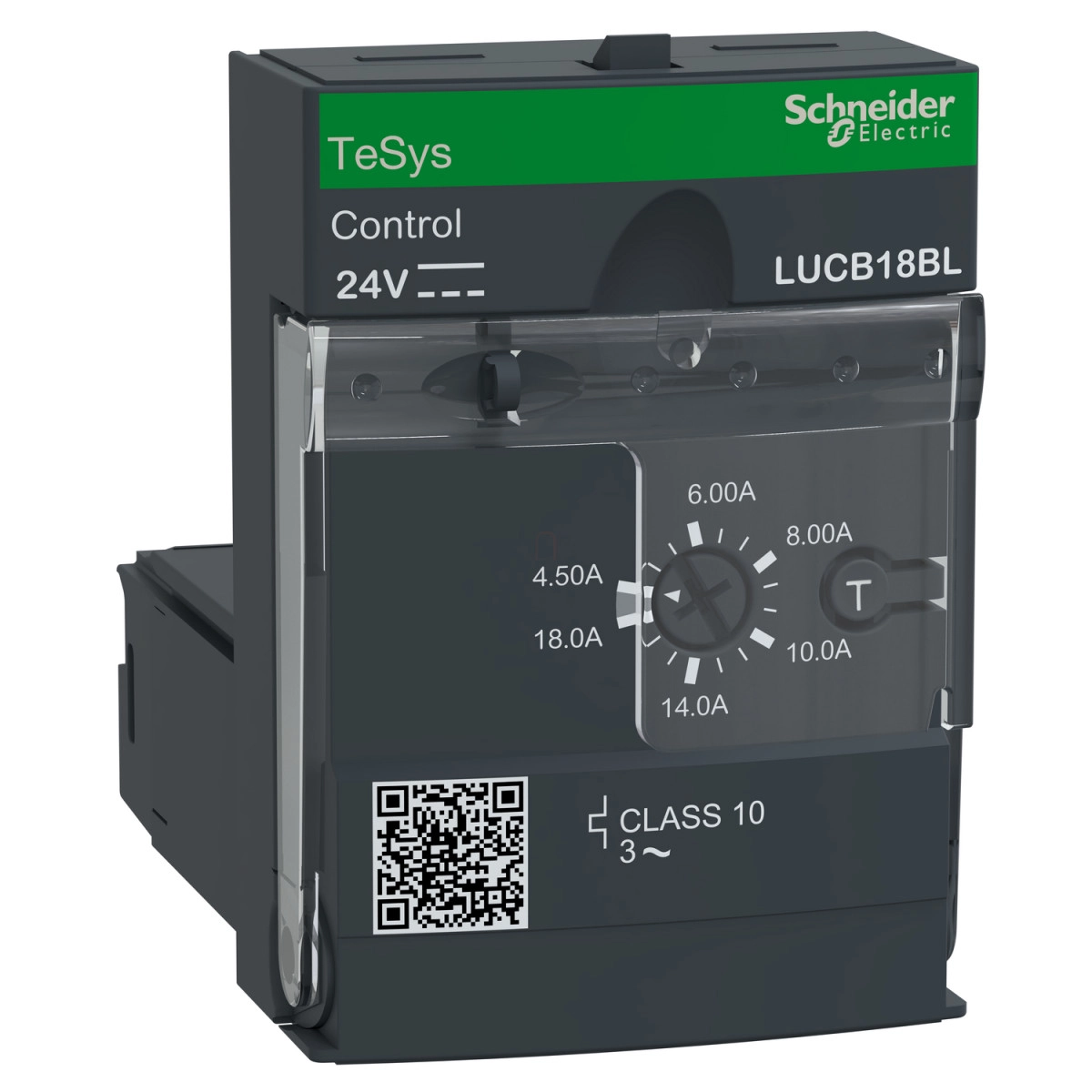

A Schneider Electric TeSys Ultra LUCB18BL egy fejlett vezérlőegység, amely a legmodernebb motoriránytási és védelmi megoldásokat kínálja ipari alkalmazásokhoz. Ez a 3-fázisú vezérlőegység 4,5-18 amper közötti áramerősség-tartományban működik, és 690V AC üzemi feszültségig használható, ami rendkívül sokoldalú és széles körben alkalmazható eszközzé teszi.
A LUCB18BL vezérlőegység a TeSys Ultra termékcsalád része, amely a Schneider Electric kiemelt ipari automatizálási megoldásai közé tartozik. Az eszköz számos védelmi funkciót kínál, beleértve a túlterhelés elleni védelmet, rövidzárlat elleni védelmet, földzárlat elleni védelmet, valamint a fáziskimaradás és fázisaszimmetria elleni védelmet. A védelmi osztályba sorolása Class 10, és a hőkompenzáció -25...70 °C tartományban biztosított. A 14,2 x Ir +/- 20% kioldási küszöb pontos védelmet biztosít a motorok számára különböző terhelési körülmények között. A vezérlőegység 24V DC vezérlőfeszültséggel működik, és a feszültségi határok 20-27V között vannak működés közben, míg a minimális elengedési feszültség 14,5V.
A LUCB18BL kompatibilis több különböző teljesítményalappal, például a LUB32, LUB38, LUB320 és LUB380 modellekkel, valamint a LU2B32BL és LU2B38BL irányváltó kontaktor megszakítókkal. Ez a rugalmasság lehetővé teszi a rendszerintegrációt különböző alkalmazási területeken. A terméket 40-60 Hz hálózati frekvenciatartományban lehet használni, és különböző teljesítményű motorokhoz alkalmas: 7,5 kW 400-440V AC, 9 kW 500V AC és 15 kW 690V AC feszültségen, 50/60 Hz frekvencián.
A TeSys Ultra LUCB18BL számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványokat. A termék CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokkal rendelkezik, ami bizonyítja a magas minőséget és a világszerte való alkalmazhatóságot. Az IP20 védelmi fokozat a előlapon és a bekötött terminálokon, valamint az IP40 védelem az előlap külső csatlakozási zónáján megfelelő védelmet biztosít különböző környezeti feltételek között. A beépített TH védelem az IEC 60068 szabvány szerint további biztonságot nyújt az eszköznek.
Schneider Electric TeSys U - LUCB18BL - Vezérlőegység, 4,5 - 18A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék sorozat: TeSys Ultra
Termék megnevezés: TeSys Ultra
Eszköz rövid neve: LUCB
Termék típus: Fejlett vezérlőegység
Alkalmazás
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Elérhető fő funkciók: Védelem túlterhelés és rövidzárlat ellen, Kézi visszaállítás, Földzárlat védelem, Védelem fáziskimaradás és fázisaszimmetria ellen
Kompatibilitás
Termék kompatibilitás: LUB32, LUB38, LUB320, LUB380 teljesítmény alapok, LU2B32BL és LU2B38BL irányváltó kontaktor megszakítók
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-44, AC-41, AC-43
Motor teljesítmény: 7,5 kW 400...440 V AC 50/60 Hz, 9 kW 500 V AC 50/60 Hz, 15 kW 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 4,5…18 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40…60 Hz - hőmérséklet kompenzáció: -25…70 °C (IEC 60947-6-2 és UL 508 szerint)
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültség [Uc]: 24 V DC
Kiegészítő információk
Vezérlőáramkör feszültségi határok: 20...27 V DC működés közben, 14,5 V DC ejtési feszültség
Jellemző áramfelvétel: 220 mA 24 V DC I maximum záráskor LUB32/LUB38 esetén, 80 mA 24 V DC I rms lezárt állapotban LUB32/LUB38 esetén
Hőleadás: 3 W vezérlőáramkör LUB32/LUB38 esetén
Működési idő: 35 ms nyitás LUB32/LUB38 vezérlőáramkör esetén, 70 ms zárás LUB32/LUB38 vezérlőáramkör esetén
Visszaállítás: Kézi visszaállítás
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisválasztóval), CSA C22.2 No 60947-4-1 (fázisválasztóval)
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Méretek
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött terminálok, IP20 egyéb felületek, IP40 előlap külső csatlakozási zóna
Környezeti üzemi hőmérséklet: -25…70 °C
Tárolási hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m
