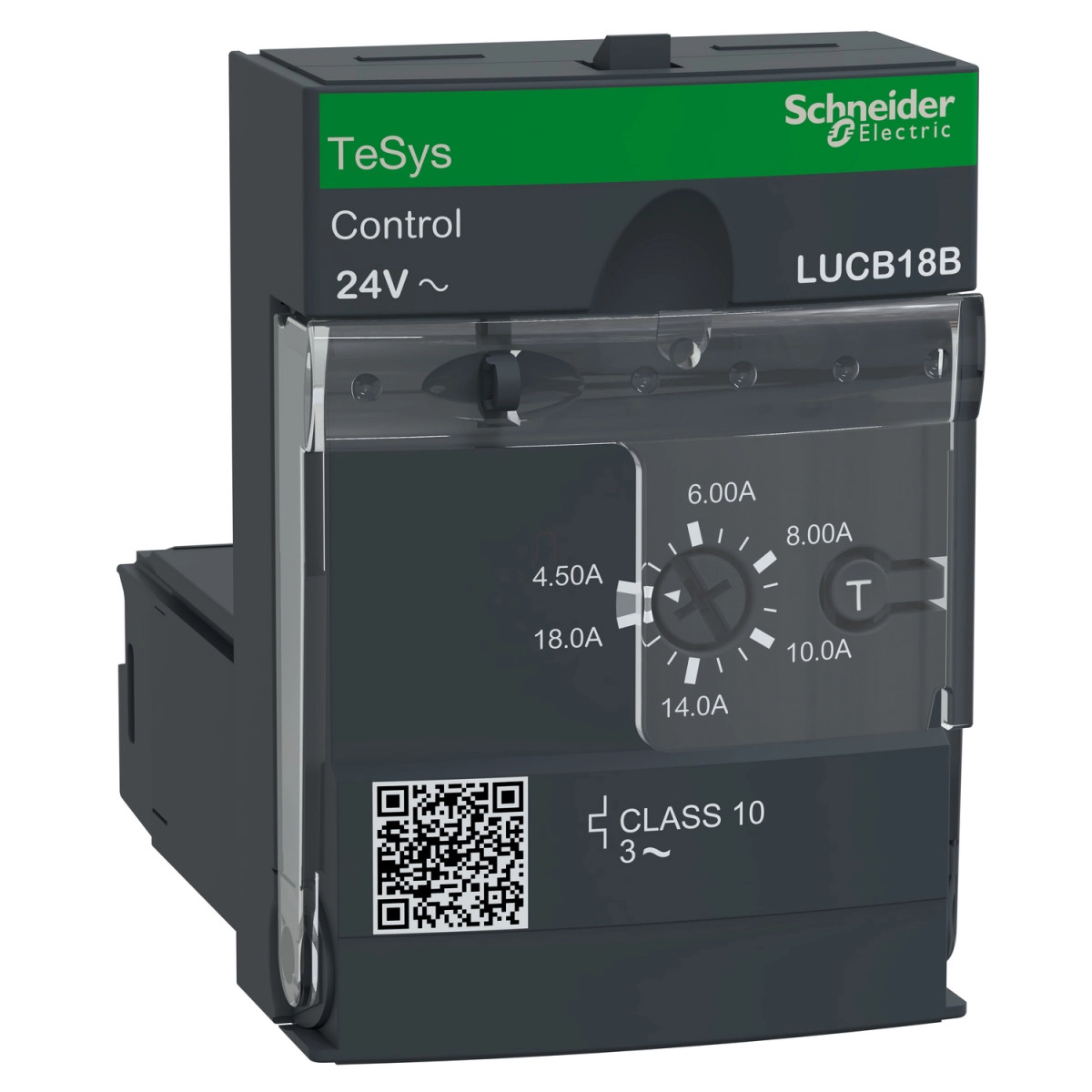

A Schneider Electric TeSys Ultra termékcsaládba tartozó LUCB18B típusú fejlett vezérlőegység a megbízható és sokoldalú motorvédelem élvonalbeli képviselője. Ez a kompakt, mégis rendkívül hatékony eszköz kifejezetten 3-fázisú motorok vezérléséhez és védelméhez lett kifejlesztve, ahol a biztonság és a precíz működés alapvető követelmény.
A LUCB18B vezérlőegység 4,5-18A áramerősség tartományban alkalmazható, és 690V AC üzemi feszültségig használható. A 10-es osztályú túlterhelés-védelmi besorolása biztosítja, hogy megfelelően reagál a motor túlmelegedési állapotaira, miközben a hőmérséklet-kompenzáció -25°C és 70°C között garantálja a megbízható működést. A 40-60 Hz közötti frekvenciatartomány lefedi a legtöbb ipari alkalmazás igényeit. A vezérlőegység 24V AC vezérlőfeszültséggel működik, ami standard ipari környezetben könnyen biztosítható.
A TeSys Ultra LUCB18B átfogó védelmi funkciókat kínál: túlterhelés és rövidzárlat elleni védelem, fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, földzárlat védelem, valamint manuális visszaállítási lehetőség. Ezek a funkciók együttesen biztosítják a motor és a kapcsolódó rendszerek maximális védelmét különböző üzemi körülmények között. A készülék kompatibilis a LUB32, LUB38, LUB320, LUB380 teljesítmény alapokkal, valamint a LU2B32B irányváltó megszakítóval, így rugalmasan illeszthető különböző rendszerkonfigurációkhoz. Különböző teljesítményű motorokhoz használható: 7,5 kW (400-440V AC), 9 kW (500V AC) és 15 kW (690V AC) névleges teljesítményig.
Az eszköz kompakt méretekkel rendelkezik (45x66x60 mm), és front oldalról csatlakoztatható (plug-in). IP20-as védettséget biztosít az előlapnál és a bekötött csatlakozóknál, míg a csatlakozási zónán kívüli előlap IP40 védettségű. A vezérlőegység ellenáll a környezeti hatásoknak: 10 gn ütésállóság nyitott teljesítmény pólusoknál és 15 gn zárt pólusoknál, 2-4 gn rezgésállóság a frekvenciától és a pólusok állapotától függően. Az elektromágneses kompatibilitás szempontjából is kiváló: ellenáll az elektrosztatikus kisüléseknek, sugárzott mezőknek, gyors tranzienseknek és más elektromos zavaroknak. A TH védelem az IEC 60068 szabványnak megfelelően biztosítja a hosszú élettartamot még zord környezeti feltételek között is.
Schneider Electric TeSys U - LUCB18B - Vezérlőegység, 4,5 - 18A, 24VAC, 10 - es osztályú, 3 - fázisú műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Ultra
Termék rövid neve: LUCB
Termék vagy komponens típusa: Fejlett vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazása: Alapvető védelem és fejlett funkciók, kommunikáció
Főbb funkciók
Védelem túlterhelés és rövidzárlat ellen
Védelem fáziskiesés és fázis-kiegyensúlyozatlanság ellen
Manuális visszaállítás
Földzárlat védelem
Kompatibilitás
Teljesítmény alap LUB32
Teljesítmény alap LUB38
Teljesítmény alap LUB320
Teljesítmény alap LUB380
Irányváltó megszakító LU2B32B
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43, AC-44, AC-41
Motor teljesítmény: 7,5 kW (400...440 V AC 50/60 Hz), 9 kW (500 V AC 50/60 Hz), 15 kW (690 V AC 50/60 Hz)
Névleges motor áram beállítási tartomány: 4,5...18 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C (IEC 60947-6-2 szerint)
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fáziskiesés érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V AC
Kiegészítő jellemzők
Vezérlőáramkör feszültségtartományai: 20...26,5 V AC áramkör esetén 24 V üzemelés során, 14,5 V AC áramkör esetén 24 V leesés
Tipikus áramfelvétel: 220 mA 24 V AC I maximum zárás közben LUB32-vel, 220 mA 24 V AC I maximum zárás közben LUB38-cal, 90 mA 24 V AC I rms lezárt állapotban LUB32-vel, 90 mA 24 V AC I rms lezárt állapotban LUB38-cal
Hőleadás: 3 W vezérlőáramkör esetén LUB32-vel, 3 W vezérlőáramkör esetén LUB38-cal
Üzemeltetési jellemzők
Működési idő: 35 ms nyitás LUB32-vel vezérlőáramkör esetén, 35 ms nyitás LUB38-cal vezérlőáramkör esetén, 70 ms zárás LUB32-vel vezérlőáramkör esetén, 70 ms zárás LUB38-cal vezérlőáramkör esetén
Visszaállítás: Manuális visszaállítás
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (fázisgáttal), CSA C22.2 No 60947-4-1 (fázisgáttal)
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Mechanikai jellemzők
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti jellemzők
IP védelmi fokozat: IP20 előlap és vezetékezett csatlakozók (IEC 60947-1 szerint), IP20 egyéb oldalak (IEC 60947-1 szerint), IP40 előlap csatlakozási zónán kívül (IEC 60947-1 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Környezeti levegő hőmérséklet üzemelés során: -25...70 °C
Környezeti levegő hőmérséklet tárolás során: -40...85 °C
Üzemeltetési magasság: 2000 m
