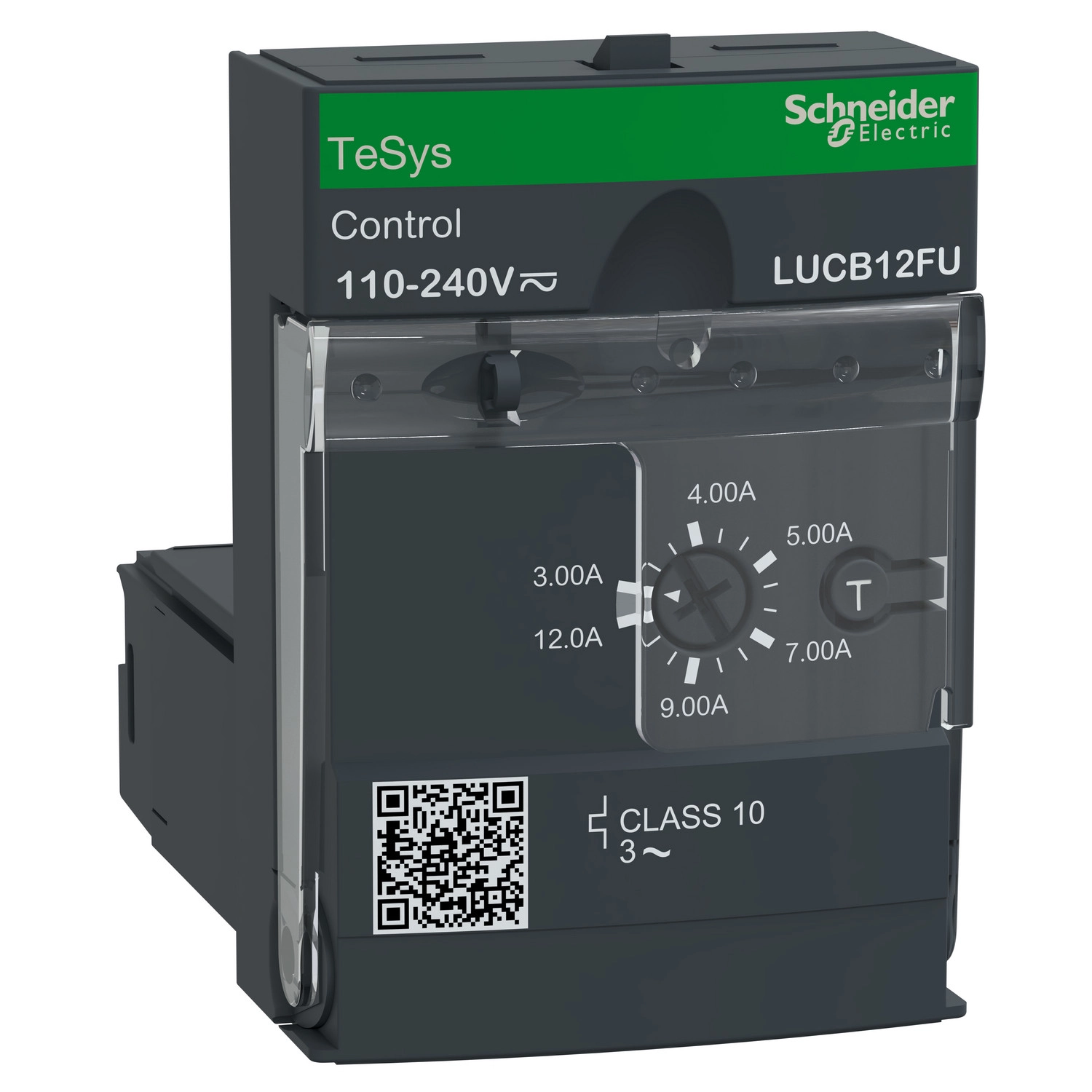

A Schneider Electric TeSys Ultra sorozatának LUCB12FU vezérlőegysége egy komplex motorvédelmi és diagnosztikai eszköz, amely kiemelkedő funkcionalitást kínál az ipari alkalmazások számára. Ez a fejlett kontrollmodul a TeSys Ultra termékcsalád része, és kifejezetten 3-fázisú motorok vezérlésére és védelmére tervezték a legigényesebb ipari környezetekben is.
A LUCB12FU vezérlőegység 3P kialakítású, amely 3-12A áramerősség tartományban működik 690V AC feszültségen. A 10-es védelmi osztályba tartozó eszköz 110-240V AC vagy 110-220V DC tápfeszültséggel üzemeltethető, ami rendkívüli rugalmasságot biztosít a különféle ipari környezetekben történő telepítéshez. A készülék IP20-as védelemmel rendelkezik az előlap és a bekötött csatlakozók esetében, míg az előlapi külső csatlakozási zóna IP40 védelemmel bír, így megfelelően védett a por és egyéb szennyeződések ellen.
A Schneider Electric LUCB12FU vezérlőegység számos védelmi funkcióval rendelkezik, amelyek nélkülözhetetlenek a motor megbízható működéséhez. Ezek közé tartozik a földzárlat elleni védelem, fáziskiesés és fázis-aszimmetria elleni védelem, valamint túlterhelés és rövidzárlat elleni védelem. A kioldási küszöbérték 14,2 x Ir +/- 20%, ami precíz működést biztosít. A készülék manuális visszaállítással rendelkezik, így a problémák elhárítása után könnyen újraindítható a rendszer. Kompatibilis különféle teljesítményalapokkal (LUB12, LUB32, LUB38, LUB120, LUB320, LUB380) és irányváltó mágneskapcsoló-megszakítókkal (LU2B12FU, LU2B32FU, LU2B38FU), így rendkívül sokoldalúan használható.
A LUCB12FU vezérlőegység kiválóan alkalmazható különböző motorteljesítmények esetén: 5,5 kW 400...440 V AC 50/60 Hz, 5,5 kW 500 V AC 50/60 Hz, valamint 9 kW 690 V AC 50/60 Hz feszültségen. A készülék 40...60 Hz hálózati frekvencián működik és Class 10 termikus túlterhelési osztályba tartozik, -25...70 °C közötti hőmérséklet-kompenzációval, megfelelve az IEC 60947-6-2 és UL 508 szabványoknak. A vezérlőáramkör feszültséghatárai AC esetén 88...264 V működés közben és 55 V leesés esetén, míg DC esetén 88...242 V működés közben és 55 V leesés esetén.
A Schneider Electric LUCB12FU vezérlőegység különleges tulajdonsága a kiváló ellenállóképesség a különféle környezeti hatásokkal szemben. Tűzállósága 960 °C az élő komponenseket tartó részek esetében, és 650 °C az IEC 60695-2-12 szabvány szerint. Ütésállósága 10 gn nyitott teljesítménypólusoknál és 15 gn zárt teljesítménypólusoknál az IEC 60068-2-27 szabványnak megfelelően. A vibrációval szembeni ellenállása 2 gn 5...300 Hz között nyitott teljesítménypólusoknál és 4 gn 5...300 Hz között zárt teljesítménypólusoknál, az IEC 60068-2-6 szabvány szerint. A LUCB12FU elektromos interferenciákkal szembeni védettséggel is rendelkezik, 8 kV elektrosztatikus kisülés elleni védelemmel, 10 V/m sugárzott mezőkkel szembeni ellenállással, és 2-4 kV gyors tranziensekkel szembeni védelemmel.
Schneider Electric TeSys U - LUCB12FU - Vezérlőegység, 3 - 12A, 110 - 240VAC/DC, 10 - as osztályú, 3 - fázisú műszaki adatok
Általános információk
Termékcsalád: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Eszköz alkalmazása: Motorvezérlés, motorvédelem
Termékspecifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Műszaki adatok
Fő funkciók: Földzárlat elleni védelem, fáziskiesés és fázis-aszimmetria elleni védelem, túlterhelés és rövidzárlat elleni védelem, manuális visszaállítás
Névleges üzemi feszültség: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43, AC-44, AC-41
Motorteljesítmény: 5,5 kW 400...440 V AC 50/60 Hz, 5,5 kW 500 V AC 50/60 Hz, 9 kW 690 V AC 50/60 Hz
Névleges motoráram beállítási tartomány: 3...12 A
Termikus túlterhelési osztály: Class 10 - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskiesés érzékenység: Igen
Vezérlőáramkör feszültség: 110...240 V AC, 110...220 V DC
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók, IP40 előlap külső csatlakozási zóna
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Méretek
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
