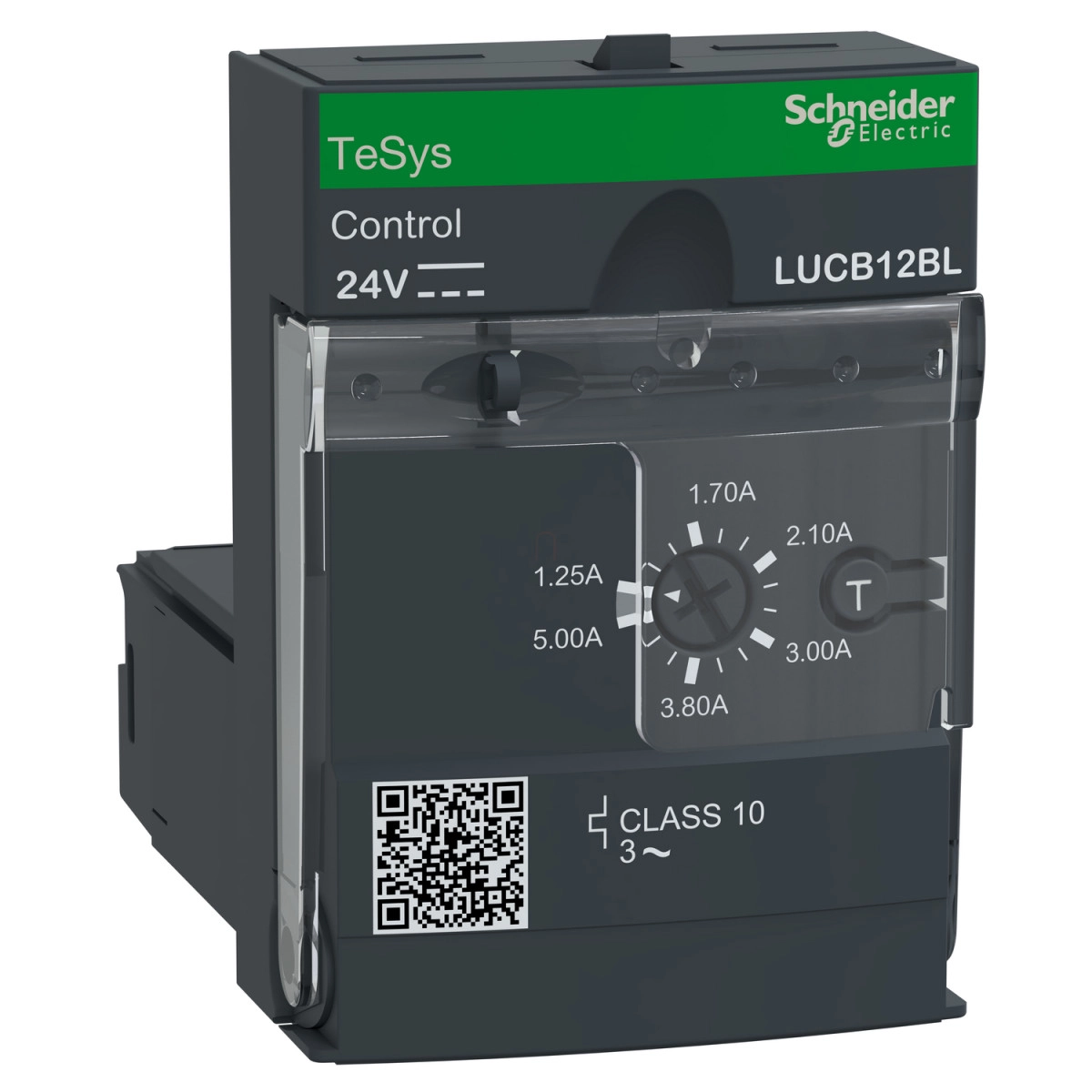

A Schneider Electric TeSys Ultra LUCB12BL egy fejlett vezérlőegység, amely professzionális motorvédelmi megoldást kínál ipari környezetben. Ez az innovatív termék a TeSys termékcsalád Ultra sorozatának része, amelyet kifejezetten három fázisú motorok védelméhez és vezérléséhez fejlesztettek ki.
A LUCB12BL vezérlőegység 3-fázisú motorok vezérlésére és védelmére szolgál, 3-12A áramerősség-tartományban. A készülék 690V AC névleges üzemi feszültségen működik, és 24V DC vezérlőfeszültséget igényel. Az eszköz a 10-es hővédelmi osztályba tartozik, ami biztosítja a megfelelő védelmet a motorok számára túlterhelés esetén. A frekvencia határértéke 40-60 Hz, hőmérséklet-kompenzációja pedig -25...70 °C tartományban működik, az IEC 60947-6-2 és UL 508 szabványoknak megfelelően. A kioldási küszöbérték 14,2 × Ir ± 20%, ami kiváló védelmet biztosít a motor számára. A készülék érzékeli a fáziskiesést, ami további biztonsági előnyt jelent.
A TeSys Ultra LUCB12BL vezérlőegység fő funkciói közé tartozik a kézi visszaállítás, a fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, a túlterhelés és rövidzárlat elleni védelem, valamint a földzárlat védelem. A termék kompatibilis különböző tápegységekkel, köztük a LUB12, LUB32, LUB38, LUB120, LUB320, LUB380 típusokkal, valamint az LU2B12BL, LU2B32BL, és LU2B38BL irányváltó megszakítókkal. A vezérlőfeszültség határértékei: 20-27 V DC üzem közben és 14,5 V DC kiejtéskor. A tipikus áramfogyasztása záró állapotban 130-220 mA, míg lezárt állapotban 60-80 mA, a használt tápegységtől függően. A hőleadása 2-3 W között változik a tápegység típusától függően.
A Schneider Electric LUCB12BL vezérlőegység rendkívül robusztus kialakítású, hogy megfeleljen a legkeményebb ipari környezet követelményeinek is. Az eszköz IP20 védettséggel rendelkezik az előlapon és a bekötött csatlakozókon, míg az egyéb felületeken szintén IP20 védelemmel van ellátva, az előlap csatlakozási zónán kívüli részén pedig IP40 védelmet biztosít. A működési hőmérséklet tartománya -25...70 °C, a tárolási hőmérséklet tartománya pedig -40...85 °C. Az eszköz 2000 méter tengerszint feletti magasságig használható. A készülék kiváló rezgésállósággal rendelkezik, nyitott állapotban 2 gn, zárt állapotban 4 gn rezgésállósággal bír az 5-300 Hz tartományban. Az elektromos zavartűrése is kiemelkedő, ellenáll a 8 kV elektrosztatikus kisülésnek, a 10 V/m sugárzott mezőknek, a 2-4 kV gyors tranzienseknek, a 10 V rádióelektromos mezőknek, valamint a 3 ms mikromegszakításoknak és a 70% / 500 ms feszültségeséseknek.
Schneider Electric TeSys U - LUCB12BL - Vezérlőegység, 3 - 12A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános specifikációk
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCB
Termék vagy alkatrész típusa: Fejlett vezérlőegység
Alkalmazás
Eszköz alkalmazás: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók
Elérhető főbb funkciók: Kézi visszaállítás, Fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, Túlterhelés és rövidzárlat elleni védelem, Földzárlat védelem
Terméktkompatibilitás: Power base LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, Irányváltó megszakító LU2B12BL, LU2B32BL, LU2B38BL
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-43, AC-44
Motor teljesítmény kW: 5,5 kW 400...440 V AC 50/60 Hz esetén, 5,5 kW 500 V AC 50/60 Hz esetén, 9 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 3...12 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20%
Fáziskiesés érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Fizikai jellemzők
Rögzítési mód: Dugaszolható (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCB
Környezeti paraméterek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet üzemelés közben: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: 2000 m
