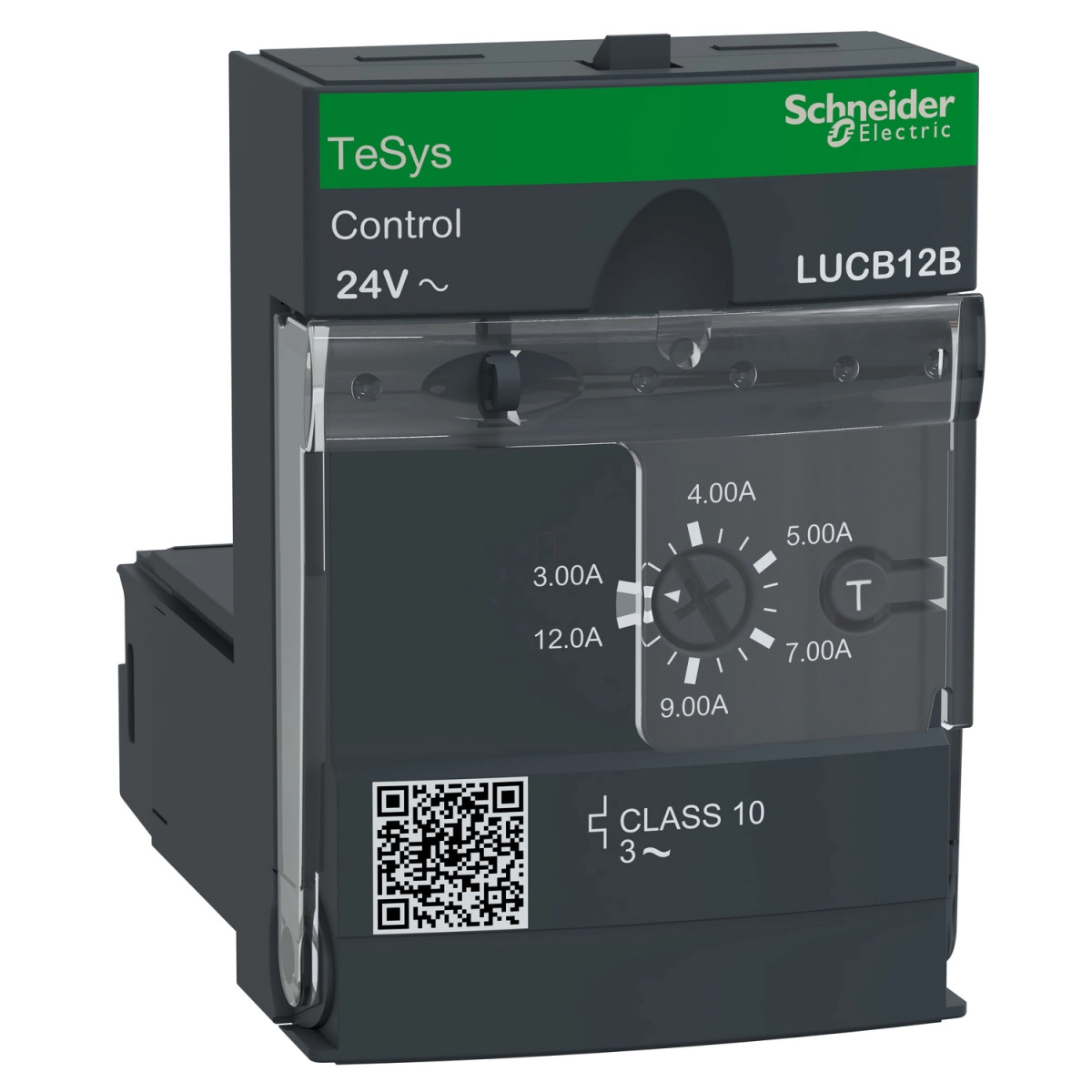

A Schneider Electric TeSys Ultra sorozatú LUCB12B fejlett vezérlőegysége kiváló választás a hatékony és megbízható motorvédelemhez ipari környezetben. Ez a korszerű készülék egyesíti a modern motorkontroll és védelmi megoldásokat, ami elengedhetetlen a termelési folyamatok zavartalan működéséhez.
A LUCB12B vezérlőegység 3-12A közötti tartományban állítható névleges motorárammal rendelkezik, és akár 690V AC feszültségű hálózaton is használható. A készülék tökéletesen alkalmas 3-fázisú motorok vezérlésére, különösen 5,5 kW teljesítményig 400-440V AC vagy 500V AC hálózaton, illetve 9 kW-ig 690V AC hálózaton. A 10-es túlterhelési osztály (Class 10) és a -25...70°C közötti hőmérsékletkompenzáció biztosítja, hogy a védelem az IEC 60947-6-2 és UL 508 szabványoknak megfelelően, széles körülmények között is megbízhatóan működjön. A készülék 24V AC vezérlőfeszültséggel működik, és kioldási küszöbértéke 14,2 x Ir +/- 20%.
A TeSys Ultra LUCB12B számos védelmi funkcióval rendelkezik, beleértve a fáziskimaradás és fázisaszimmetria elleni védelmet, a túlterhelés és rövidzárlat elleni védelmet, valamint a földzárlat elleni védelmet. A készülék manuális visszaállítású, ami biztosítja, hogy a hiba elhárítása után tudatosan lehessen újraindítani a rendszert. Kompatibilis különböző LUB típusú teljesítményalapokkal (LUB12, LUB32, LUB38, LUB120, LUB320, LUB380) és irányváltó megszakítókkal (LU2B12B, LU2B32B), így rugalmasan alkalmazható különböző konfigurációkban.
A készülék technikai paraméterei között szerepel a rendkívül magas, 690V AC névleges szigetelési feszültség (Ui) és a 6 kV névleges lökőfeszültség-állóság (Uimp) is az IEC 60947-6-2 szabvány szerint. A vezérlőáramkör és a segédáramkörök között, valamint a vezérlő- vagy segédáramkör és a főáramkör között 400V SELV biztonságos leválasztás biztosított az IEC 60947-1 szabványnak megfelelően. A készülék elölről dugaszolható rögzítési móddal rendelkezik, méretei: 45 mm szélesség, 66 mm magasság és 60 mm mélység. Az IP védettség IP20 az előlap és a bekötött csatlakozások esetében, illetve IP40 az előlap csatlakozási zónán kívüli részein, az IEC 60947-1 szabvány szerint. A készülék -25...70°C közötti üzemi hőmérsékleten működik, és -40...85°C közötti hőmérsékleten tárolható.
Schneider Electric TeSys U - LUCB12B - Vezérlőegység, 3 - 12A, 24VAC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános adatok
Terméknév: TeSys Ultra
Termékcsalád: TeSys Ultra
Eszköz rövid neve: LUCB
Terméktípus: Fejlett vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Speciális alkalmazás: Alapvető védelem és fejlett funkciók, kommunikáció
Főbb funkciók
Elérhető fő funkciók: Manuális visszaállítás
Védelem: Fáziskimaradás és fázisaszimmetria elleni védelem, Túlterhelés és rövidzárlat elleni védelem, Földzárlat védelem
Kompatibilis termékek: Power base LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, Irányváltó megszakító LU2B12B, LU2B32B
Műszaki paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-44, AC-43, AC-41
Motorteljesítmény: 5,5 kW 400...440 V AC 50/60 Hz esetén, 5,5 kW 500 V AC 50/60 Hz esetén, 9 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 3...12 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V AC
Kiegészítő adatok
Vezérlőáramkör feszültséghatárai: 20...26,5 V AC áramkörnél működés közben, 14,5 V AC áramkörnél kiejtés
Működési idő: 35 ms nyitás vezérlőáramkörnél, 70 ms zárás vezérlőáramkörnél
Visszaállítás: Manuális visszaállítás
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Méretek
Rögzítési mód: Plug-in (elülső oldal)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCB
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb oldalak az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Ütésállóság: 10 gn nyitott teljesítménypólusok az IEC 60068-2-27 szerint, 15 gn zárt teljesítménypólusok az IEC 60068-2-27 szerint
