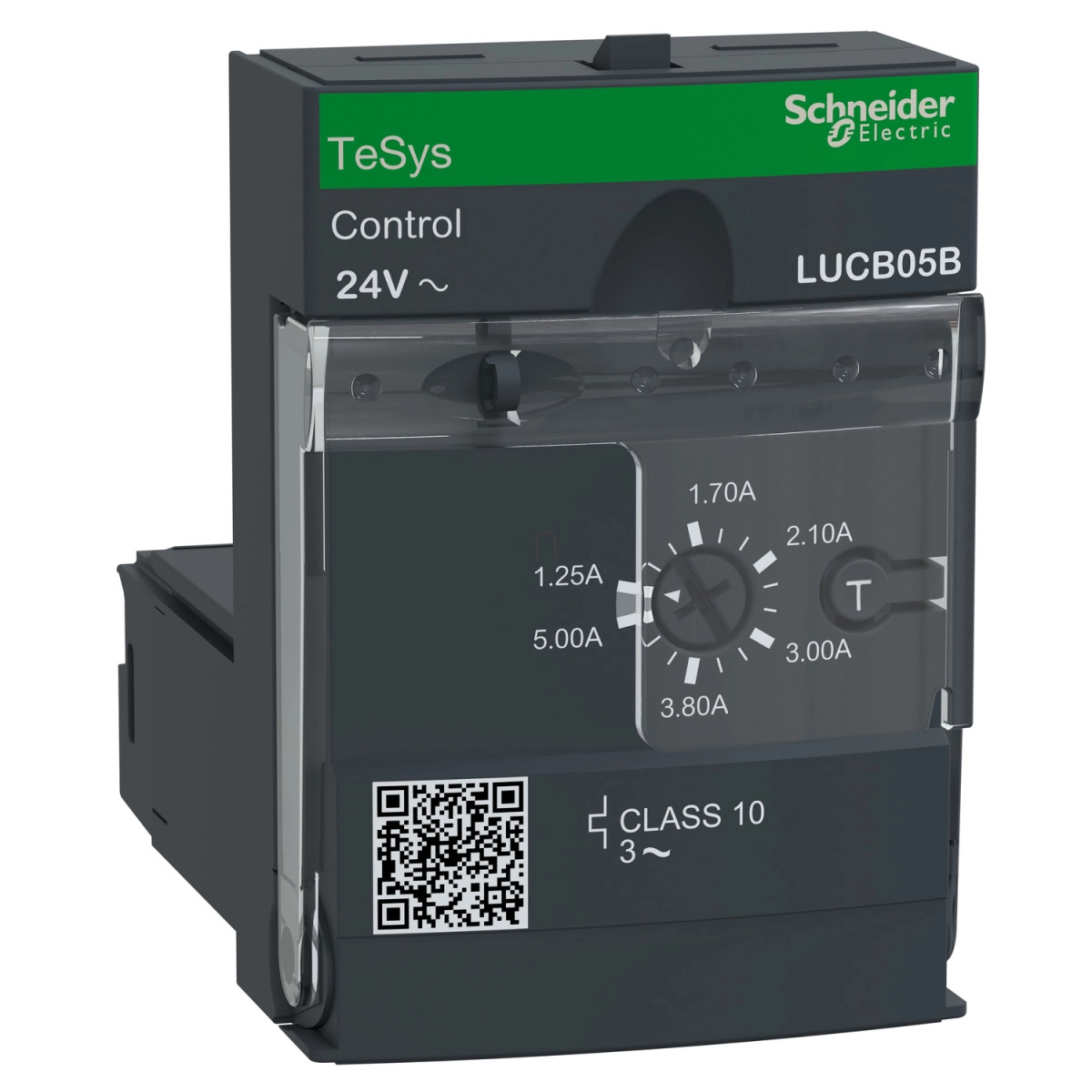

A Schneider Electric TeSys Ultra sorozatú LUCB05B típusú fejlett vezérlőegység egy rendkívül sokoldalú eszköz, amely kifejezetten háromfázisú motorok védelmére és vezérlésére lett kifejlesztve. Ez a kompakt, 45 mm szélességű, 66 mm magasságú és 60 mm mélységű modul tökéletes választás olyan alkalmazásokhoz, ahol kiemelt fontosságú a megbízható motorvédelem és a fejlett diagnosztikai funkciók.
A LUCB05B vezérlőegység 1,25-5A közötti névleges motoráram tartományban használható, és akár 690V AC feszültségű hálózatokon is alkalmazható. A 24V AC vezérlőfeszültséggel működő készülék 10-es osztályú termikus túlterhelés elleni védelemmel rendelkezik, amely 40-60 Hz frekvenciatartományban működik, és -25°C és +70°C közötti hőmérséklet-kompenzációt biztosít mind az IEC 60947-6-2, mind az UL 508 szabványoknak megfelelően. A készülék kioldási küszöbértéke 14,2 x Ir +/- 20%, ami megbízható védelmet nyújt túlterhelés esetén.
A TeSys Ultra LUCB05B számos védelmi funkcióval rendelkezik, amelyek közé tartozik a földzárlat védelem, a fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, a kézi visszaállítás lehetősége, valamint a túlterhelés és rövidzárlat elleni védelem. A készülék kompatibilis számos TeSys Ultra tápegységgel és megszakítóval, többek között a LUB12, LUB32, LUB38, LUB120, LUB320, LUB380, LU2B12B és LU2B32B típusokkal, ami nagyban növeli a felhasználási lehetőségeit. Az eszköz különösen alkalmas 1,5 kW (400-440V AC), 2,2 kW (500V AC) és 3 kW (690V AC) teljesítményű motorok vezérlésére 50/60 Hz frekvencián.
A Schneider Electric LUCB05B vezérlőegység számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine minősítéseket is. A készülék telepítése rendkívül egyszerű a plug-in (előlapi) rögzítési mód miatt. Az IP20-as védettséggel rendelkező előlap és vezetékezett csatlakozók, valamint az egyéb felületeken is érvényes IP20-as védettség biztosítja a megfelelő védelmet a külső környezeti hatásokkal szemben, míg a csatlakozási zónán kívüli előlapon IP40-es védettséggel rendelkezik az IEC 60947-1 szabványnak megfelelően. A TH védőkezelés az IEC 60068 szabvány szerint tovább növeli a készülék ellenálló képességét a környezeti hatásokkal szemben. A készülék -25°C és +70°C közötti hőmérsékleten használható, és akár 2000 méteres tengerszint feletti magasságon is megbízhatóan működik.
Schneider Electric TeSys U - LUCB05B - Vezérlőegység, 1,25 - 5A, 24VAC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános jellemzők
Gyártó: Schneider Electric
Termékcsalád: TeSys Ultra
Termék rövidítése: LUCB
Terméktípus: Fejlett vezérlőegység
Cikkszám: LUCB05B
Alkalmazási terület
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék speciális alkalmazása: Alapvető védelem és fejlett funkciók, kommunikáció
Fő funkciók: Földzárlat védelem, Fáziskimaradás és fázis-kiegyensúlyozatlanság elleni védelem, Kézi visszaállítás, Túlterhelés és rövidzárlat elleni védelem
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-43, AC-44, AC-41
Motor teljesítmény: 1,5 kW 400...440 V AC 50/60 Hz esetén, 2,2 kW 500 V AC 50/60 Hz esetén, 3 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 1,25...5 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlő áramkör feszültség [Uc]: 24 V AC
Vezérlő áramkör jellemzők
Vezérlő áramkör feszültség határok: 20...26,5 V AC áramkör 24 V működés közben, 14,5 V AC áramkör 24 V kiesésnél
Jellemző áramfelvétel: 140 mA 24 V AC I maximum zárás közben LUB12-vel, 220 mA 24 V AC I maximum zárás közben LUB32-vel, 220 mA 24 V AC I maximum zárás közben LUB38-cal, 70 mA 24 V AC I rms lezárva LUB12-vel, 90 mA 24 V AC I rms lezárva LUB32-vel, 90 mA 24 V AC I rms lezárva LUB38-cal
Hőleadás: 2 W vezérlő áramkörnél LUB12-vel, 3 W vezérlő áramkörnél LUB32-vel, 3 W vezérlő áramkörnél LUB38-cal
Mechanikai jellemzők
Rögzítési mód: Plug-in (előlapi)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCB
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és vezetékezett csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap a csatlakozási zónán kívül az IEC 60947-1 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
