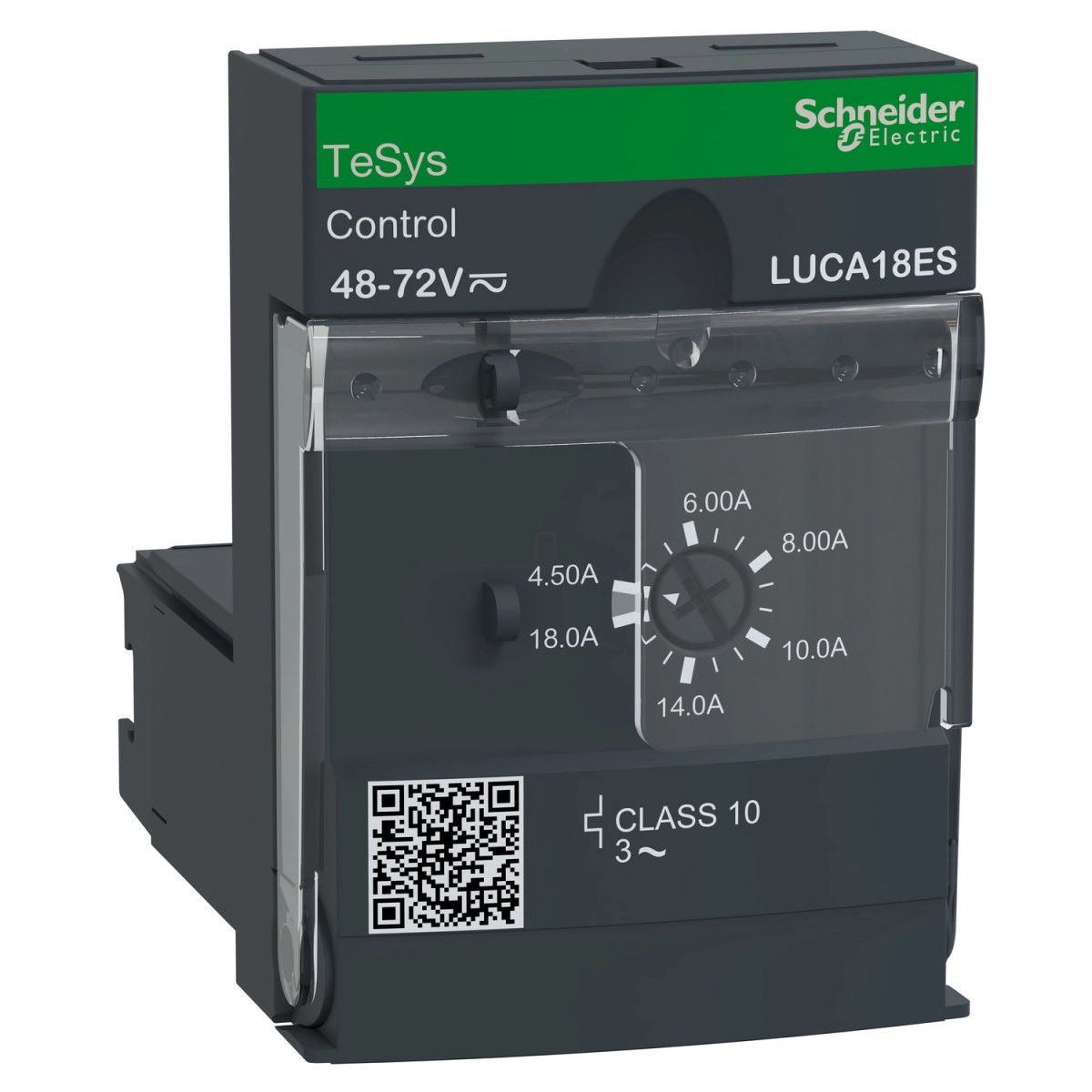

A Schneider Electric TeSys Ultra LUCA18ES egy professzionális, standard vezérlőegység, amely kifejezetten háromfázisú motorok védelmére és vezérlésére lett kialakítva. Ez a kompakt, mindössze 45 mm szélességű egység 4,5-18A áramtartományban működik, és 690 VAC feszültségig alkalmazható. A termék a TeSys Ultra termékcsalád része, amely a Schneider Electric iparági szabványokat meghatározó motorindító és motorvédelmi megoldásainak legújabb generációját képviseli.
A LUCA18ES vezérlőegység 10-es védelmi osztályú termikus-mágneses védelemmel rendelkezik, amely biztosítja a csatlakoztatott motor optimális védelmét túlterhelés és rövidzárlat ellen. A készülék 48-72 VAC/DC vezérlőfeszültséggel működik, így rugalmasan illeszthető különböző vezérlési rendszerekhez. A beépített védelmi funkciók között szerepel a földzárlat elleni védelem, túlterhelés és rövidzárlat elleni védelem, kézi visszaállítási lehetőség, valamint a fáziskiesés és fázis-aszimmetria elleni védelem, amelyek együttesen garantálják a motor hosszú élettartamát és megbízható működését.
A termék számos kompatibilitási lehetőséget kínál, többek között használható LUB32, LUB38, LUB320, LUB380 típusú tápaljzatokkal, valamint LU2B32ES irányváltó kontaktor megszakítóval. Teljesítmény szempontjából a LUCA18ES képes 7,5 kW-os motor működtetésére 400-440V AC hálózaton, 9 kW-ra 500V AC mellett, valamint akár 15 kW-ra 690V AC esetén. Kioldási küszöbértéke 14,2 x Ir ±20%, ami precíz védelmet biztosít a motoroknak.
A TeSys Ultra vezérlőegység működési hőmérséklet-tartománya -25°C és +70°C között van, ami szélsőséges környezeti feltételek mellett is stabil működést tesz lehetővé. A termék IP20-as védettséggel rendelkezik az előlap és a bekötött csatlakozók esetében, illetve IP40-es védelmet biztosít az előlap külső csatlakozási zónájában. Méreteit tekintve 45 mm széles, 66 mm magas és 60 mm mély, nettó súlya mindössze 0,135 kg, ami kompakt kialakításra utal. A plug-in (elölről csatlakoztatható) rögzítési mód egyszerű telepítést és karbantartást tesz lehetővé.
A Schneider Electric TeSys Ultra LUCA18ES vezérlőegység számos nemzetközi szabványnak megfelel, beleértve az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat. A termék rendelkezik CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokkal, amelyek bizonyítják a magas minőséget és a nemzetközi szabványoknak való megfelelést. A készülék szigetelési szilárdsága 690V az IEC 60947-6-2 szerint, valamint 600V az UL és CSA szabványok szerint. A 6 kV névleges lökőfeszültség-állóság további biztonságot nyújt a túlfeszültségekkel szemben.
Schneider Electric TeSys U - LUCA18ES - Vezérlőegység, 4,5 - 18A, 48 - 72VAC/DC, 10 - es osztályú, 3 - fázisú műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék típusa: Standard vezérlőegység
Alkalmazási területek
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Speciális alkalmazási terület: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Elérhető fő funkciók: Földzárlat elleni védelem, Túlterhelés és rövidzárlat elleni védelem, Kézi visszaállítás, Fáziskiesés és fázis-aszimmetria elleni védelem
Kompatibilitás és elektromos jellemzők
Termék kompatibilitás: Power base LUB32, Power base LUB38, Power base LUB320, Power base LUB380, Irányváltó kontaktor megszakító LU2B32ES
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-41, AC-44, AC-43
Motor teljesítmény és áram
Motor teljesítmény: 7,5 kW 400...440 V AC 50/60 Hz mellett, 9 kW 500 V AC 50/60 Hz mellett, 15 kW 690 V AC 50/60 Hz mellett
Névleges motor áram beállítási tartomány: 4,5…18 A
Termikus túlterhelés osztály: 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet kompenzáció: -25…70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határérték: 40…60 Hz - hőmérséklet kompenzáció: -25…70 °C az UL 508 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskiesés érzékenység: Igen
Vezérlő áramkör
Vezérlő áramkör feszültség [Uc]: 48 V AC, 48...72 V DC
Vezérlő áramkör feszültség határértékek: 38,5...72 V AC áramkörnél 48 V működés közben, 38,5...93 V DC áramkörnél 48...72 V működés közben, 29 V AC áramkörnél 48 V kioldásnál, 29 V DC áramkörnél 48...72 V kioldásnál
Fizikai jellemzők
Rögzítési mód: Plug-in (elölről)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Kompatibilitási kód: LUCA
Környezeti feltételek
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti üzemi hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi magasság: 2000 m
Tanúsítványok és szabványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázishatárolóval, CSA C22.2 No 60947-4-1 fázishatárolóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
