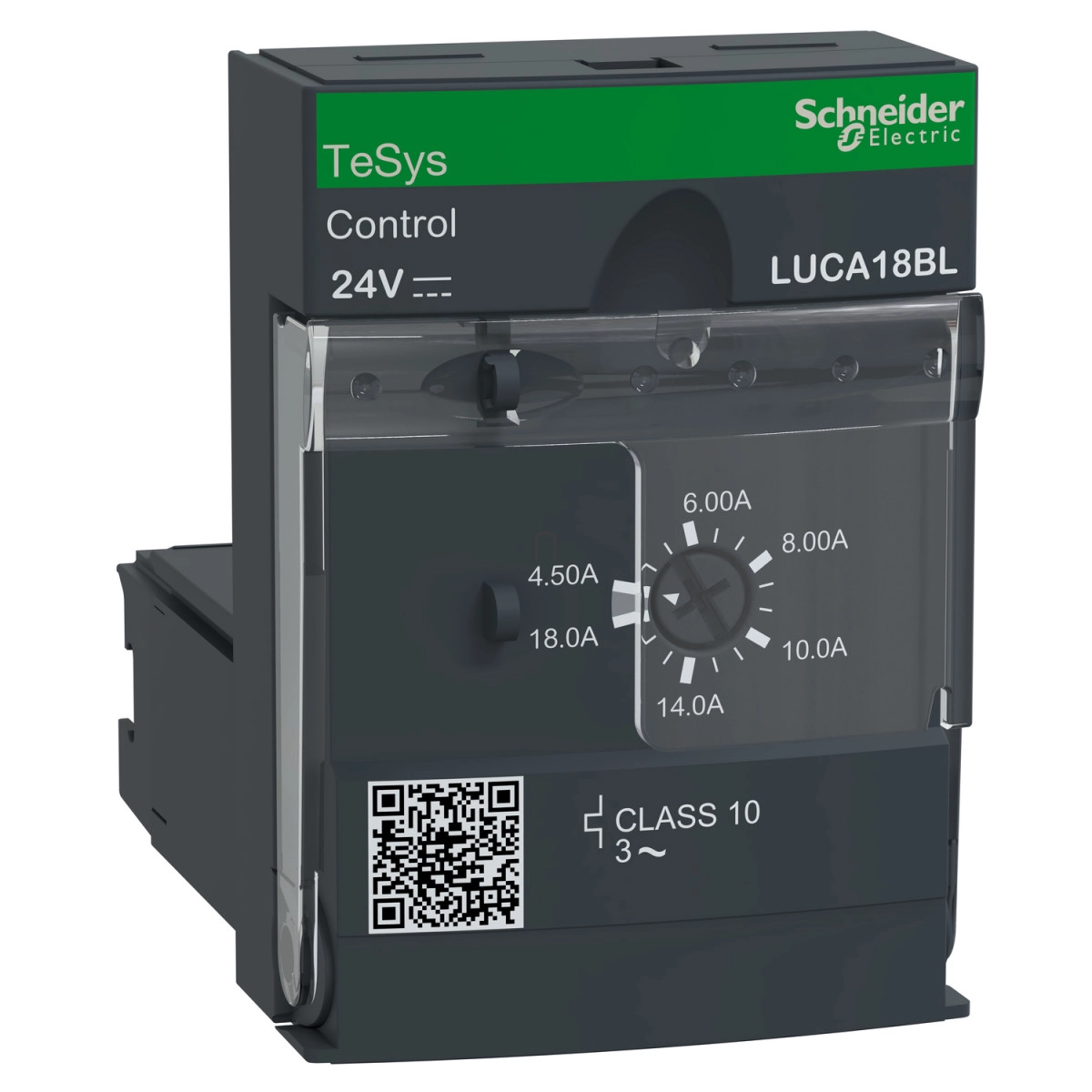

A Schneider Electric TeSys Ultra sorozatának LUCA18BL típusú standard vezérlőegysége kiváló választás komplex motorvédelmi és irányítási feladatok megoldására. Ez a robusztus, 3 pólusú vezérlőegység 690V AC üzemi feszültségen működik, és 4,5-18A közötti áramtartományban állítható, így különböző teljesítményű motorok védelmére alkalmazható.
A LUCA18BL termikus és mágneses védelemmel egyaránt rendelkezik, és 10-es túlterhelési védelmi osztályba tartozik, ami különösen alkalmassá teszi normál indítási idejű motorokhoz. A készülék 24V DC vezérlőfeszültséggel működik, ami az ipari automatizálási rendszerekben gyakran használt standard. A TeSys Ultra vezérlőegység sokoldalú védelmi funkciókkal rendelkezik, mint például manuális visszaállítás, fáziskiesés és fázis-kiegyensúlyozatlanság elleni védelem, túlterhelés és rövidzárlat elleni védelem, valamint földzárlat elleni védelem, így biztosítva a csatlakoztatott motor teljes körű védelmét.
A LUCA18BL vezérlőegység 40-60 Hz hálózati frekvencián üzemel, és -25...70°C közötti hőmérséklet-kompenzációval rendelkezik, ami biztosítja a megfelelő működést különböző környezeti feltételek mellett. A készülék kompatibilis a TeSys Ultra termékcsalád különböző power base egységeivel (LUB32, LUB38, LUB320, LUB380) és megfordítható kontaktor megszakítókkal (LU2B32BL, LU2B38BL), így rugalmasan beépíthető a meglévő rendszerekbe. A LUCA18BL kiválóan alkalmas 3-fázisú, önhűtésű motorokhoz, és különböző felhasználási kategóriáknak (AC-41, AC-43, AC-44) felel meg.
A termék motorteljesítményben kifejezve 7,5 kW-os motor vezérlésére képes 400-440V AC feszültségen, 9 kW-os motor vezérlésére 500V AC feszültségen, és akár 15 kW-os motor vezérlésére 690V AC feszültségen. A LUCA18BL kioldási küszöbértéke 14,2 x Ir +/- 20%, ami precíz motorvédelmet biztosít. A készülék IP20-as védettséggel rendelkezik az előlapi panelen és a vezetékezett terminálokon, míg az előlapi panel külső csatlakozási zónájában IP40 védettséget biztosít.
Műszaki szempontból a LUCA18BL számos szabványnak és tanúsítványnak felel meg, köztük az EN/IEC 60947-6-2, UL 60947-4-1, és CSA C22.2 No 60947-4-1 előírásoknak. A termék CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokkal rendelkezik, így széleskörű alkalmazhatóságot biztosít különböző iparági környezetekben. A készülék 690V szigetelési feszültséggel (Ui) és 6 kV impulzusfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-6-2 szerint. A LUCA18BL plug-in rögzítésmóddal szerelhető az előlapra, méretei kompaktak: 45 mm széles, 66 mm magas és 60 mm mély, nettó tömege pedig mindössze 0,135 kg.
Schneider Electric TeSys U - LUCA18BL - Vezérlőegység, 4,5 - 18A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Fő jellemzők
Terméknév: TeSys Ultra
Termékcsalád: TeSys
Rövid név: LUCA
Típus: Standard vezérlőegység
Alkalmazás: Motorvezérlés, Motorvédelem
Speciális alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Fő funkciók
Manuális visszaállítás
Védelem fáziskiesés és fázis-kiegyensúlyozatlanság ellen
Védelem túlterhelés és rövidzárlat ellen
Földzárlat elleni védelem
Termékkompatibitás
Power base LUB32
Power base LUB38
Power base LUB320
Power base LUB380
Megfordítható kontaktor megszakító LU2B32BL
Megfordítható kontaktor megszakító LU2B38BL
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terheléstípus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-44, AC-43
Motorteljesítmény (kW):
7,5 kW 400...440 V AC 50/60 Hz esetén
9 kW 500 V AC 50/60 Hz esetén
15 kW 690 V AC 50/60 Hz esetén
Névleges motoráram-beállítási tartomány: 4,5...18 A
Termikus túlterhelési osztály: 10-es osztály - frekvenciahatár: 40...60 Hz - hőmérsékletkompenzáció: -25...70 °C az IEC 60947-6-2 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskiesési érzékenység: Igen
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Kiegészítő adatok
Vezérlőáramkör feszültséghatárai:
20...27 V DC áramkörnél 24 V üzemelés közben
14,5 V DC áramkörnél 24 V ejtés esetén
Jellemző áramfogyasztás:
220 mA 24 V DC I maximum zárás közben LUB32-vel
220 mA 24 V DC I maximum zárás közben LUB38-cal
80 mA 24 V DC I rms lezárva LUB32-vel
80 mA 24 V DC I rms lezárva LUB38-cal
Hőleadás:
3 W vezérlőáramkör esetén LUB32-vel
3 W vezérlőáramkör esetén LUB38-cal
Működési idő:
35 ms nyitás LUB32-vel vezérlőáramkörnél
35 ms nyitás LUB38-cal vezérlőáramkörnél
70 ms zárás LUB32-vel vezérlőáramkörnél
70 ms zárás LUB38-cal vezérlőáramkörnél
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázisválasztóval, CSA C22.2 No 60947-4-1 fázisválasztóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Elektromos tulajdonságok
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Áramkör biztonságos szétválasztása: 400 V SELV a vezérlő és segédáramkörök között az IEC 60947-1 szerint
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó tömeg: 0,135 kg
Környezeti jellemzők
IP védelmi fokozat:
IP20 előlapi panel és vezetékezett terminálok az IEC 60947-1 szerint
IP20 egyéb felületek az IEC 60947-1 szerint
IP40 előlapi panel a csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Tűzállóság:
960 °C áramvezető részeket tartó alkatrészek az IEC 60695-2-12 szerint
650 °C az IEC 60695-2-12 szerint
