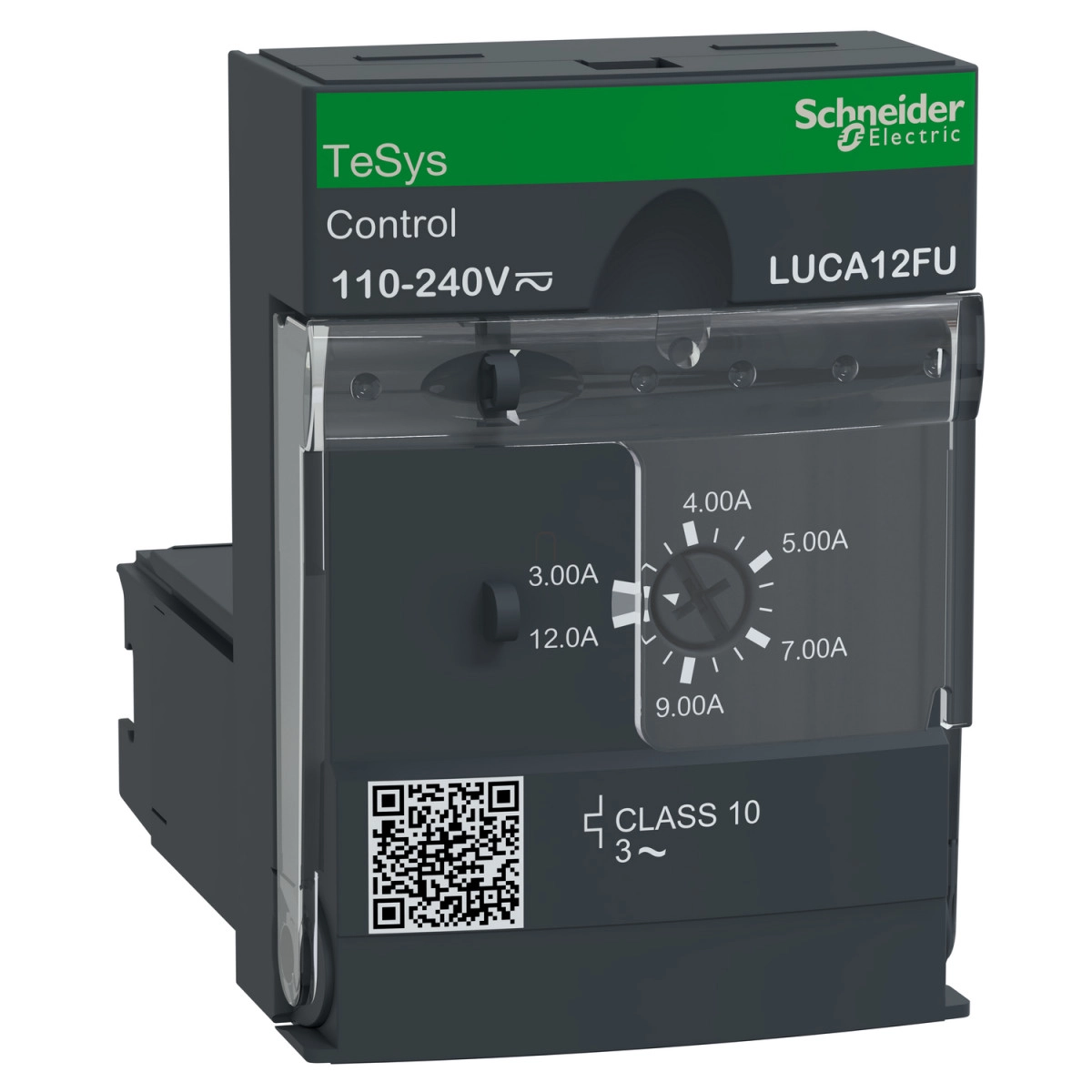

A Schneider Electric TeSys Ultra LUCA12FU egy kimagasló védelmi funkciókat kínáló standard vezérlőegység, amely ipari környezetben 3-fázisú motorok vezérlésére és védelmére szolgál. Ez a kompakt kialakítású, 3P (háromfázisú) eszköz 3-12A áramerősség tartományban állítható, maximális 690V AC üzemi feszültséggel rendelkezik, és termikus-mágneses védelmet biztosít 10-es védelmi osztályban.
A TeSys Ultra termékcsalád ezen tagja átfogó védelmi funkciókat kínál: túlterhelés és rövidzárlat elleni védelem, földzárlat védelem, fáziskimaradás és fázis-aszimmetria elleni védelem, továbbá manuális visszaállítási lehetőséget biztosít. A vezérlőegység 110-240V AC vagy 110-220V DC vezérlési feszültséggel működtethető, ami sokoldalú alkalmazhatóságot tesz lehetővé különböző ipari környezetekben. Motorteljesítmény szempontjából 400-440V AC hálózaton 5,5 kW, 500V AC-n 5,5 kW, míg 690V AC esetén 9 kW teljesítményű motorokhoz használható. A LUCA12FU az IEC 60947-6-2 és UL 508 szabványok szerint 10-es osztályú termikus túlterhelési védelmet biztosít, 40-60 Hz frekvenciatartományban, -25°C és +70°C közötti hőmérséklet-kompenzációval. Az eszköz kioldási küszöbe 14,2 x Ir, ±20% toleranciával.
Kompatibilitás szempontjából a LUCA12FU tökéletesen illeszkedik a TeSys Ultra rendszer más elemeihez, mint például a különböző LUB12, LUB32, LUB38, LUB120, LUB320, LUB380 teljesítmény alapegységekhez, valamint a LU2B12FU, LU2B32FU és LU2B38FU irányváltó mágneskapcsoló-megszakítókhoz. Az eszköz csatlakoztatása egyszerű, plug-in (előlapi) rögzítéssel történik. Méreteit tekintve 45 mm széles, 66 mm magas és 60 mm mély, súlya mindössze 0,135 kg. Védelmi besorolása IP20 (előlap és bekötött csatlakozók), illetve IP40 (előlap, csatlakozási zónán kívül) az IEC 60947-1 szabvány szerint.
A LUCA12FU kiemelkedő ellenállóképességgel rendelkezik szélsőséges környezeti feltételekkel szemben is. Működési hőmérséklettartománya -25°C és +70°C között van, tárolási hőmérséklete -40°C és +85°C között lehet. Az eszköz 2000 m tengerszint feletti magasságig használható. Tűzállóság tekintetében a feszültség alatt álló részeket tartó alkatrészek 960°C-ig, más részei 650°C-ig állnak ellen a tűznek az IEC 60695-2-12 szabvány szerint. Ütésállósága nyitott erőpólusok esetén 10 gn, zárt erőpólusok esetén 15 gn, míg rezgésállósága nyitott erőpólusok mellett 2 gn (5-300 Hz), zárt erőpólusoknál 4 gn (5-300 Hz) az IEC 60068 szabványcsalád vonatkozó részei szerint. Az elektrosztatikus kisülésekkel szemben is védett: nyílt levegőben 8 kV 3-as szint, érintkezésnél 8 kV 4-es szint az IEC 61000-4-2 szerint. A nem disszipáló lökőhullám elleni védettsége 1 kV soros módban és 2 kV közös módban az IEC 60947-6-2 szerint, míg a sugárzott mezőkkel szembeni ellenállása 10 V/m 3-as szint az IEC 61000-4-3 szerint. Az eszköz villamos zavarállósága is kiemelkedő: gyors tranziens ellen soros kapcsolatnál 2 kV 3-as osztály, minden más áramkörnél 4 kV 4-es osztály az IEC 61000-4-4 szerint, rádióelektromos mezőkkel szemben 10 V az IEC 61000-4-6 szerint, mikroszakadásokkal szemben 3 ms, feszültségletörésekkel szemben pedig 70% / 500 ms az IEC 61000-4-11 szerint.
Schneider Electric TeSys U - LUCA12FU - Vezérlőegység, 3 - 12A, 110 - 240VAC/DC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy komponens típus: Standard vezérlőegység
Alkalmazás
Eszköz alkalmazás: Motor vezérlés, Motor védelem
Termék speciális alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Elérhető fő funkciók: Védelem túlterhelés és rövidzárlat ellen, Manuális visszaállítás, Földzárlat védelem, Védelem fáziskimaradás és fázis-aszimmetria ellen
Kompatibilitás és elektromos jellemzők
Termék kompatibilitás: Power base LUB12, Power base LUB32, Power base LUB38, Power base LUB120, Power base LUB320, Power base LUB380, Reversing contactor breaker LU2B12FU, Reversing contactor breaker LU2B32FU, Reversing contactor breaker LU2B38FU
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40...60 Hz
Terhelés típus: 3-fázisú motor - hűtés: önhűtő
Felhasználási kategória: AC-41, AC-43, AC-44
Motor teljesítmény kW: 5.5 kW 400...440 V AC 50/60 Hz esetén, 5.5 kW 500 V AC 50/60 Hz esetén, 9 kW 690 V AC 50/60 Hz esetén
Névleges motoráram beállítási tartomány: 3...12 A
Termikus túlterhelési osztály: 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az IEC 60947-6-2 szerint, 10-es osztály - frekvencia határ: 40...60 Hz - hőmérséklet-kompenzáció: -25...70 °C az UL 508 szerint
Kioldási küszöb: 14.2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőáramkör feszültség [Uc]: 110...240 V AC, 110...220 V DC
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap és bekötött csatlakozók az IEC 60947-1 szerint, IP20 egyéb felületek az IEC 60947-1 szerint, IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védelmi kezelés: TH az IEC 60068 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: 2000 m
Fizikai jellemzők
Rögzítési mód: Plug-in (előlapi)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Nettó súly: 0.135 kg
Szabványok és tanúsítványok
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fáziskorláttal, CSA C22.2 No 60947-4-1 fáziskorláttal
Termék tanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
