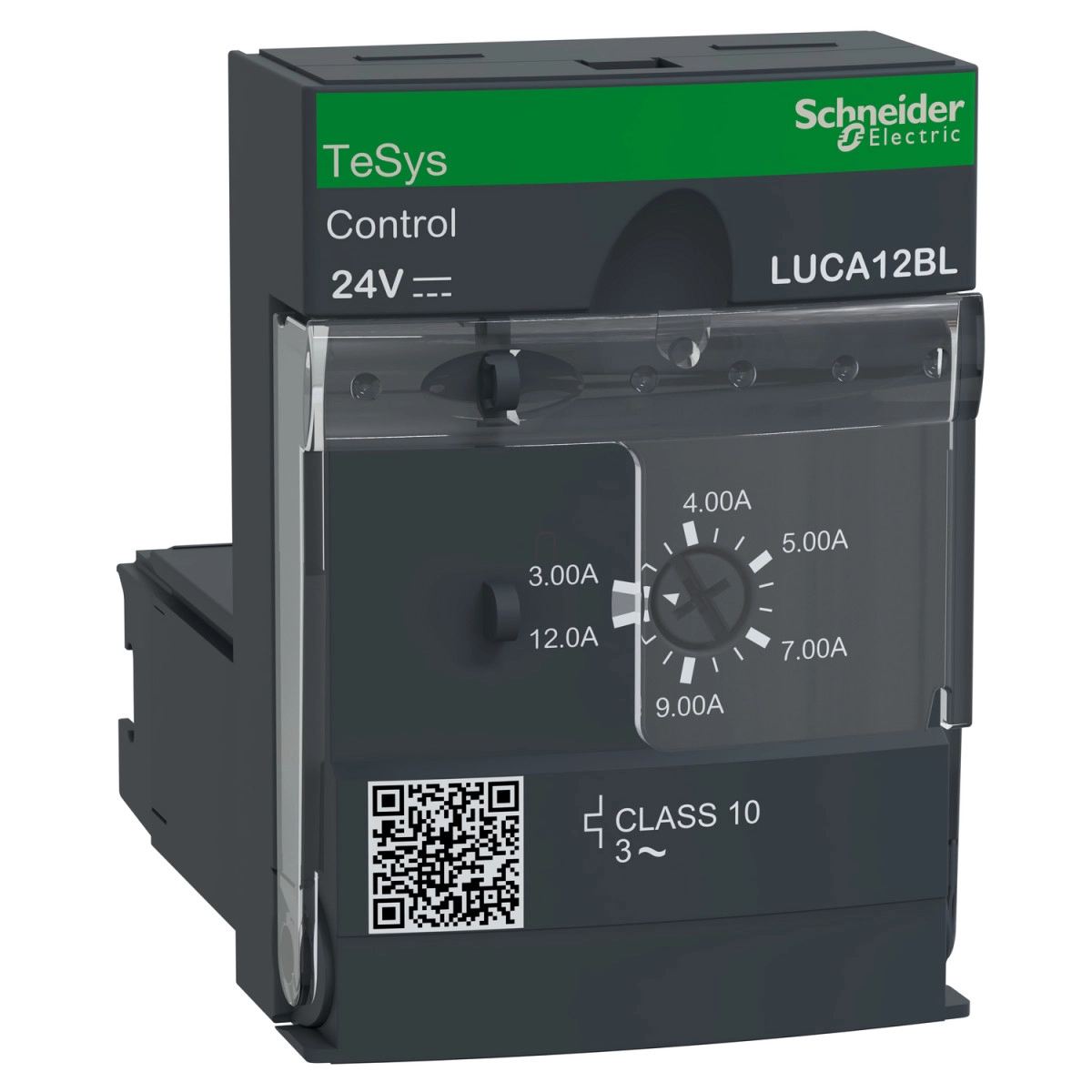

A TeSys Ultra LUCA12BL egy prémium kategóriájú szabványos vezérlőegység a Schneider Electric ipari termékcsaládjának részeként, amely 3-fázisú motorok professzionális védelmét biztosítja. Ez a 3-12A névleges áramerősség-tartományú vezérlőegység kiváló megoldást nyújt olyan ipari alkalmazásokban, ahol a megbízható motorvédelem elengedhetetlen, mint például gyártósorokon, automatizált rendszerekben vagy vízkezelő berendezésekben.
A TeSys Ultra LUCA12BL a legújabb generációs motorvédelmi rendszerek között kiemelkedik multifunkciós védelmének köszönhetően. Az eszköz egyidejűleg biztosít védelmet túlterhelés, rövidzárlat, fáziskimaradás és fázis-kiegyenlítetlenség ellen. A 10-es osztályú termikus túlterhelési védelemmel ellátott készülék 40-60 Hz frekvenciatartományban működik, -25°C és 70°C közötti hőmérséklet-kompenzációval. Ennek köszönhetően extrém környezeti feltételek mellett is megbízható védelmet nyújt a motor számára. A kioldási küszöbérték 14,2 × Ir +/- 20%, ami biztosítja a pontos lekapcsolást túlterhelési események esetén.
A LUCA12BL teljes kompatibilitást mutat a TeSys Ultra termékcsalád power base egységeivel (LUB12, LUB32, LUB38, LUB120, LUB320, LUB380), valamint a váltóirányú megszakítókkal (LU2B12BL, LU2B32BL, LU2B38BL). Ez a sokoldalúság lehetővé teszi, hogy különböző alkalmazásokba integrálják, a motorteljesítményt pedig széles tartományban fedezi le: 5,5 kW 400-440V-on, 5,5 kW 500V-on és 9 kW 690V-on. A 24V DC vezérlőfeszültséggel működő egység vezérlési áramköri feszültségtartománya 20-27V DC, és 14,5V DC-nél ejt el, így stabil vezérlési karakterisztikát biztosít különböző üzemi körülmények között.
A TeSys Ultra LUCA12BL műszaki paramétereit tekintve figyelemre méltó a 690V AC névleges üzemi feszültsége, valamint AC-43, AC-44 és AC-41 felhasználási kategóriákban való alkalmazhatósága. A készülék különösen jól teljesít önhűtéses 3-fázisú motorok védelménél. Az eszköz szerelési módja plug-in (előlapról), és kompakt kialakítása (45 mm szélesség, 66 mm magasság, 60 mm mélység) megkönnyíti a kapcsolószekrénybe történő beépítést. A vezérlőegység első panelének és vezetékezett csatlakozóinak IP20, egyéb felületeinek szintén IP20, míg a csatlakozási zónán kívüli előlapon IP40 védelmi fokozattal rendelkezik, ami megfelelő védelmet biztosít ipari környezetben.
A TeSys Ultra LUCA12BL kimagasló környezetállósággal rendelkezik. A -25°C és 70°C közötti működési hőmérséklet-tartomány, a 2000 méteres működési magasság, valamint a különböző mechanikai és elektromos teszteken bizonyított ellenállóképesség - mint például a 2-4 gn rezgésállóság, 10-15 gn ütésállóság, és az elektromágneses kompatibilitási (EMC) tesztek során tanúsított kiváló teljesítmény - mind azt bizonyítják, hogy a készülék megbízhatóan működik még a legzordabb ipari környezetben is. A készülék megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásoknak, és rendelkezik CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokkal, ami globális felhasználhatóságot biztosít.
Schneider Electric TeSys U - LUCA12BL - Vezérlőegység, 3 - 12A, 24VDC, 10 - es osztályú, 3 - fázisú műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméksorozat: TeSys Ultra
Terméknév: TeSys Ultra
Eszköz rövid neve: LUCA
Termék vagy komponens típusa: Szabványos vezérlőegység
Eszköz alkalmazása: Motorvezérlés, Motorvédelem
Termék specifikus alkalmazás: Alapvető védelmi követelmények motorindítókhoz: túlterhelés és rövidzárlat
Fő funkciók
Földzárlat elleni védelem
Túlterhelés és rövidzárlat elleni védelem
Fáziskimaradás és fázis-kiegyenlítetlenség elleni védelem
Kézi visszaállítás
Műszaki paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC
Hálózati frekvencia: 40-60 Hz
Terhelés típusa: 3-fázisú motor - hűtés: önhűtéses
Felhasználási kategória: AC-43, AC-44, AC-41
Motor teljesítmény:
5,5 kW 400-440 V AC 50/60 Hz-en
5,5 kW 500 V AC 50/60 Hz-en
9 kW 690 V AC 50/60 Hz-en
Névleges motoráram beállítási tartomány: 3-12 A
Termikus túlterhelési osztály:
10-es osztály - frekvenciahatár: 40-60 Hz - hőmérséklet-kompenzáció: -25-70 °C az IEC 60947-6-2 szerint
10-es osztály - frekvenciahatár: 40-60 Hz - hőmérséklet-kompenzáció: -25-70 °C az UL 508 szerint
Kioldási küszöbérték: 14,2 x Ir +/- 20 %
Fáziskimaradás érzékenység: Igen
Vezérlőkör feszültsége [Uc]: 24 V DC
Fizikai jellemzők
Rögzítési mód: Plug-in (előlap)
Szélesség: 45 mm
Magasság: 66 mm
Mélység: 60 mm
Környezeti jellemzők
IP védettségi fokozat:
IP20 előlap és vezetékezett csatlakozók az IEC 60947-1 szerint
IP20 egyéb felületek az IEC 60947-1 szerint
IP40 előlap csatlakozási zónán kívül az IEC 60947-1 szerint
Védőkezelés: TH az IEC 60068 szerint
Működési környezeti hőmérséklet: -25-70 °C
Tárolási környezeti hőmérséklet: -40-85 °C
Üzemi magasság: 2000 m
Szabványok és tanúsítványok
EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, fázisválasztóval
CSA C22.2 No 60947-4-1, fázisválasztóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
