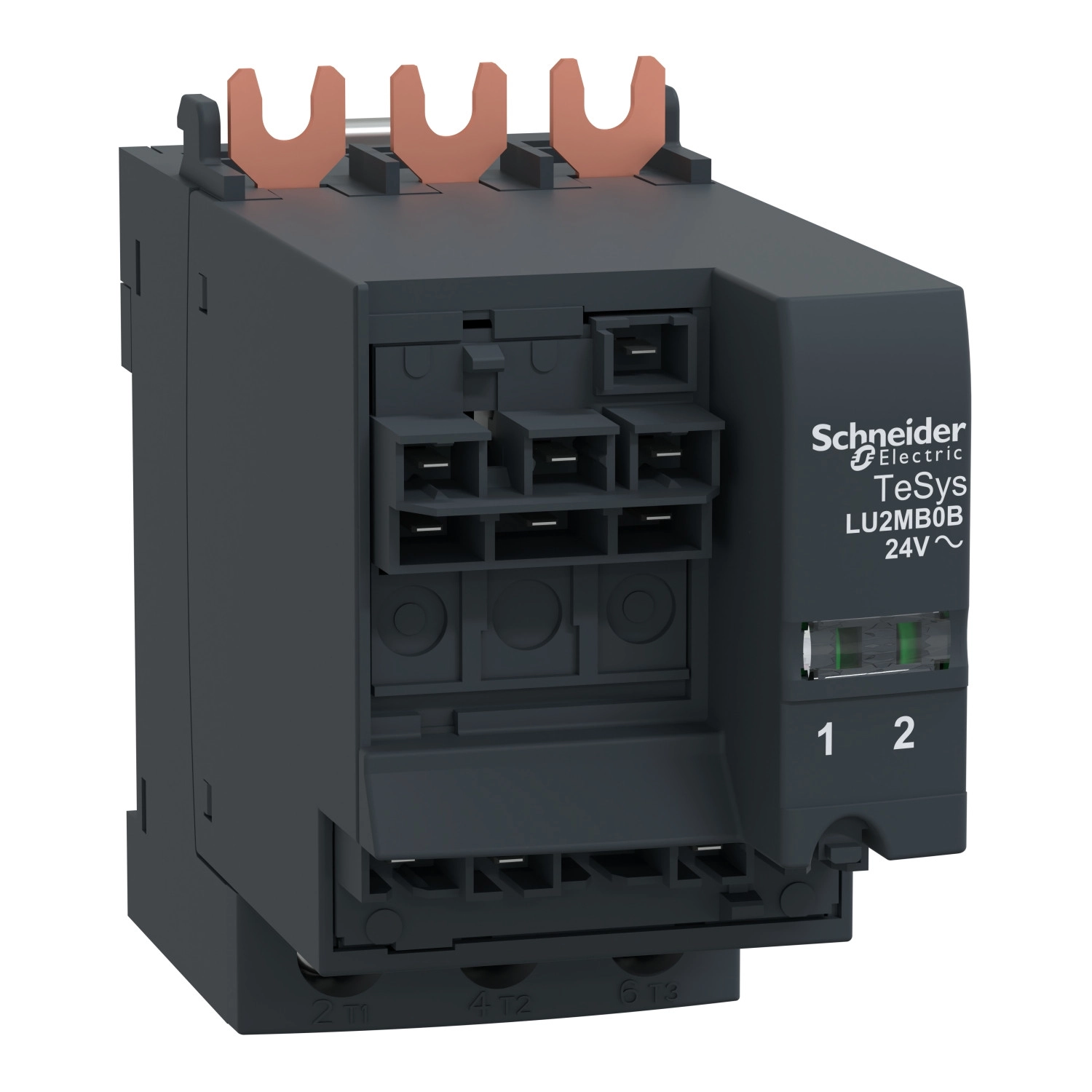

A Schneider Electric TeSys U sorozatú LU2MB0B irányváltó blokk egy kiváló minőségű, vertikális szerelésre tervezett motorvezérlő eszköz, amely tökéletes megoldást kínál ipari alkalmazásokhoz. A 32 amper névleges üzemi árammal és 690 VAC üzemi feszültséggel rendelkező komponens közvetlenül telepíthető, így rugalmas és hatékony megoldást biztosít a motorok irányváltó vezérléséhez.
A TeSys Ultra termékcsaládba tartozó LU2MB0B irányváltó blokk 24 VAC 50/60 Hz vezérlőáramkör feszültséggel működik, áramfogyasztása pedig 2360 mA 24 VAC feszültségnél, ami a maximális érték a záródás során. A készülék számos nemzetközi szabványnak megfelel, többek között az EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásoknak, utóbbi kettő esetében fázishatároló alkalmazásával. A termék számos minősítéssel és tanúsítvánnyal rendelkezik, beleértve a CE, UL, CSA, CCC, EAC, ASEFA, ATEX és Marine tanúsítványokat, ami garantálja a megbízhatóságát és biztonságos használatát különböző környezetekben.
A műszaki paraméterek tekintetében a készülék 690 V névleges szigetelési feszültséggel rendelkezik az IEC 60947-6-2 szabvány szerint, valamint 600 V-tal az UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványok szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-6-2 szabványnak megfelelően. A működési ideje irányváltással 150 ms, irányváltás nélkül pedig 75 ms. A beröffenés-korlátozási idő váltakozó áramnál 25 ms, egyenáramnál 15 ms. A hálózati frekvencia tartománya 40-60 Hz között van. A rögzítési mód plug-in típusú, ami megkönnyíti a telepítést és a karbantartást. A vezérlőáramkör és az energiaátviteli áramkör csavarszorítós csatlakozókkal van ellátva, amelyek különböző kábelméreteket fogadnak el a rugalmas telepítés érdekében. A meghúzási nyomaték a vezérlőáramkörnél 0,8-1,2 Nm, az energiaátviteli áramkörnél pedig 1,9-2,5 Nm.
Méretei kompaktak: szélessége 45 mm, magassága 80 mm, mélysége 105 mm, ami lehetővé teszi a helytakarékos telepítést. Védelmi fokozata IP20 az IEC 60947-1 szabvány szerint az előlap és a bekötött csatlakozók esetében, illetve az egyéb felületeknél, valamint IP40 az előlapon a csatlakozási zónán kívül. A készülék működési hőmérséklet-tartománya -25 és 60 °C között van LUCM-mel használva, valamint -25 és 70 °C között LUCA, LUCB, LUCC vagy LUCD eszközökkel. A tárolási hőmérséklet-tartomány -40 és 85 °C között van. Üzemeltetési magassága legfeljebb 2000 m. A tűzállósági jellemzők tekintetében az élő alkatrészeket tartó részek 960 °C-ig ellenállnak az IEC 60695-2-12 szabványnak megfelelően, míg egyéb részek 650 °C-ig az azonos szabvány szerint.
Schneider Electric TeSys U - LU2MB0B - Irányváltó blokk energiaátviteli alapmodul alá közvetlenül, 32A, 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: LU2MB
Termék vagy komponens típusa: Irányváltó blokk
Eszköz rögzítése: Közvetlen rögzítés
Eszköz alkalmazása: Motorvezérlés
Névleges üzemi áram [Ie]: 32 A
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Áramfogyasztás: 2360 mA 24 V AC I maximum záródás közben
Kiegészítő információk
Névleges üzemi feszültség [Ue]: 690 V AC energiaátviteli áramkör
Hálózati frekvencia: 40...60 Hz
Beröffenés-korlátozási idő: 25 ms AC, 15 ms DC
Működési idő: 150 ms irányváltással, 75 ms irányváltás nélkül
Szabványok: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 fázishatárolóval, CSA C22.2 No 60947-4-1 fázishatárolóval
Terméktanúsítványok: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-6-2 szerint, 600 V az UL 60947-4-1 szerint, 600 V a CSA C22.2 No 60947-4-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-6-2 szerint
Rögzítési mód: Plug-in
Csatlakozások és méretek
Szélesség: 45 mm
Magasság: 80 mm
Mélység: 105 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60947-1 szerint (előlap és bekötött csatlakozók), IP20 az IEC 60947-1 szerint (egyéb felületek), IP40 az IEC 60947-1 szerint (előlap a csatlakozási zónán kívül)
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklete működés közben: -25...60 °C LUCM-mel, -25...70 °C LUCA, LUCB, LUCC, LUCD eszközökkel
Környezeti levegő hőmérséklete tároláskor: -40...85 °C
Tűzállóság: 960 °C élő alkatrészeket tartó részek az IEC 60695-2-12 szerint, 650 °C az IEC 60695-2-12 szerint
Üzemeltetési magasság: 2000 m
