Schneider Electric TeSys U - GVAPL01 - Lézeres beállító forgatókar kihelyez - hez
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

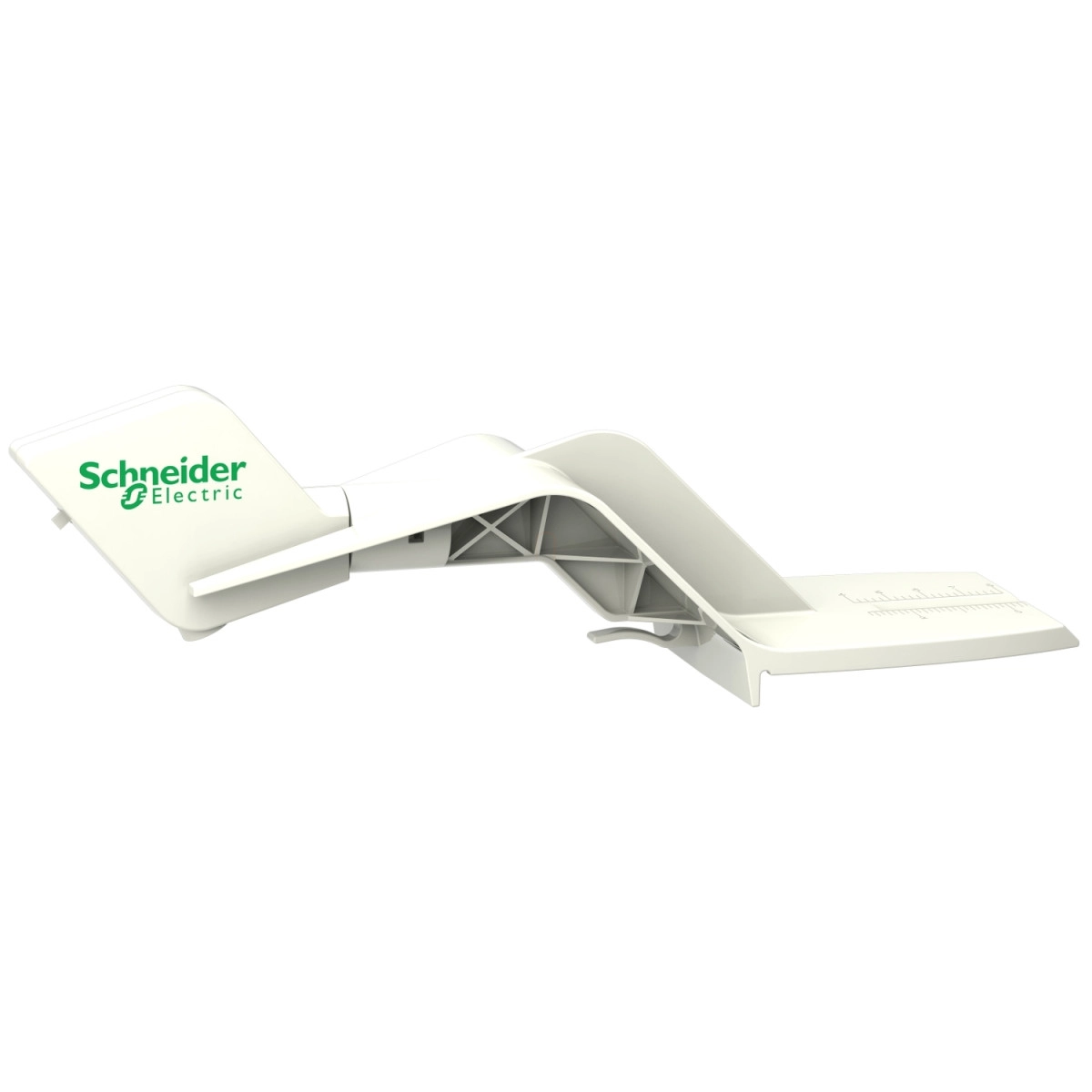

Lézeres beállító forgatókar kihelyez-hez GVAPL01 Schneider
Lézeres beállító forgatókar kihelyez-hez. termékcsalád: TeSys - készülék rövid megnevezése: GVAP. Előnyök : Egy erősebb, biztonságosabb és hosszú távú kapcsolat. Az új és ötletes, szabadalmazott EverLink* csatlakozóblokkot tartalmazó TeSys GV3megszakítók még megbízhatóbb csatlakozásokat biztosítanak: a kábeleknél alkalmazott meghúzási nyomás stabil, erős és tartós marad még szélsőséges környezeti körülmények között is. A GV2 és a GV3 termékcsalád közös kiegészítő alkatrészei egyszerűvé és gyorsabbá teszik a telepítést.... Alkalmazások: - Ipar, infrastruktúra, épületautomatizálás: Motorvezérlés és -védelem az IEC 60947-2 és az IEC 60947-4-1 szabvánnyal összhangban... *Schneider Electric szabadalom.. Előnyök : Teljes védelem egyetlen termékben koncentrálva. Kompakt és egyszerűen választható: a TeSys GV2motorvédők szélessége mindössze 45mm, és teljesítményük és funkcióik alapján lettek kategóriákba sorolva: vezérlés típusa, megszakítóképesség, motorvédelem és tartozékok.... Alkalmazások: - Ipar, infrastruktúra, épületautomatizálás:, Motorvezérlés és -védelem az IEC 60947-2 és az IEC 60947-4-1 szabvánnyal összhangban., Könnyen beszerelhető tetszőleges konfigurációba csavarral vagy rögzítőkapcsokkal szerelősínre.. Előnyök : Teljesítményszabályozó: egyszerű és kompakt. Az első intelligens indító, amely egy 45mm széles egységben magában foglalja a motorvezérlést, a vezérlő és az irányváltási funkciókat! Kompakt, egyszerű és moduláris, az összes alkalmazásba beilleszthető.... Alkalmazások: - Ipar: ideális megoldás decentralizált kiépítéshez..
A Schneider Electric GVAPL01 lézeres beállító forgatókar kihelyezéséhez készült szerelési tartozék a Thalassa szekrények forgatókarjának pontos ajtóoldali feljelölését segíti. A szerszám két egymásra merőleges lézervonal segítségével viszi át a szekrény belsejében lévő forgatómechanizmus tengelyének helyét az ajtó külső felületére.
A használat lényege egyszerű: először a függőleges, majd a vízszintes középvonalat kell beállítani és feljelölni. A két vonal metszéspontja adja meg a forgatókar középpontját. Ez különösen akkor hasznos, amikor a belső mechanizmus helyét kívülről pontosan kell meghatározni, de közvetlen mérésre vagy átmásolásra nincs lehetőség.
Vigyázat – Retinasérülés veszélye
A GVAPL01 3. osztályú, legfeljebb 5 mW teljesítményű lézert használ. Soha ne nézz közvetlenül a lézersugárba.
A fényes vagy tükröző felületről visszaverődő, illetve szétszóródó lézersugárba se nézz bele. A biztonsági előírás figyelmen kívül hagyása szemsérülést okozhat.
Mire használható a GVAPL01 lézeres beállító?
A GVAPL01 a szekrény belsejében elhelyezett forgatómechanizmus tengelyének középpontját vetíti át a zárt ajtó külső oldalára. A szerszámot először a szekrény felső, majd az oldalsó fémfelületére kell rögzíteni. Az első beállítás egy függőleges, a második egy vízszintes jelölővonalat ad.
A készülék így nem magát a furatméretet vagy a kivágás alakját határozza meg, hanem annak középpontját. A szükséges nyílás méretét és kialakítását mindig a felszerelendő forgatókar és a hozzá tartozó szerelvény méreteihez kell igazítani.
Tipp – Miért kell két irányból feljelölni?
Gondolj a jelölésre úgy, mint két vonalzó találkozására. A függőleges vonal megadja a helyes bal–jobb pozíciót, a vízszintes vonal pedig a helyes magasságot. A két vonal kereszteződése mutatja meg a tengely pontos középpontját.
Miért előnyös a lézeres feljelölés?
- A forgatómechanizmus belső tengelyhelyét közvetlenül átviheted az ajtó külső felületére.
- A függőleges és vízszintes középvonal külön állítható be.
- A mágneses rögzítés lehetővé teszi, hogy a szerszámot a szekrény tetején és oldalán is stabilan elhelyezd.
- A helyes középpont vizuálisan ellenőrizhető a forgatómechanizmushoz igazított lézervonallal.
- A jelöléshez elegendő egy egyenes vonalzó és egy, a felületről később eltávolítható jelölőeszköz.
Az elem behelyezése és a készülék bekapcsolása
1. lépés – Nyisd ki az elemtartót
Húzd ki a készülék oldalán található, fiókszerű elemtartót.
2. lépés – Helyezd be a gombelemet
Tegyél egy darab gombelemet a tartóba úgy, hogy a pozitív, „+” jelű oldal felfelé, a negatív, „–” jelű oldal lefelé nézzen. Az elem megfelelő beillesztését kattanás jelzi.
3. lépés – Told vissza az elemtartót
Csúsztasd vissza az elemtartót a készülék házába.
4. lépés – Rögzítsd az elemtartót
Nyomd be teljesen az elemtartót. A megfelelő záródást kattanás jelzi.
5. lépés – Kapcsold be a lézert
A készülék végén található nyomógomb megnyomásával kapcsold be a lézert. A jelölés befejezése után ugyanezzel a gombbal kapcsolhatod ki.
A függőleges középvonal beállítása
1. lépés – Rögzítsd a szerszámot a szekrény tetején
Nyisd ki a szekrény ajtaját, majd helyezd a GVAPL01-et a felső fémfelületre. Ügyelj arra, hogy a mágneses talp stabilan rögzüljön.
2. lépés – Kapcsold be a lézert
Nyomd meg a kapcsológombot. A szerszám függőleges lézervonalat vetít a szekrény belsejébe.
3. lépés – Igazítsd a tengely közepére
Csúsztasd a szerszámot balra vagy jobbra, amíg a függőleges lézervonal pontosan át nem halad a belső forgatómechanizmus tengelyének közepén.
A függőleges vonal helyes pozíciója
A vonalnak a forgatómechanizmus középvonalán kell áthaladnia. A középponttól balra vagy jobbra futó lézervonal hibás feljelölést eredményez.
4. lépés – Csukd be az ajtót
A szerszám elmozdítása nélkül óvatosan csukd be a szekrény ajtaját. A függőleges lézervonal így az ajtó külső felületén jelenik meg.
5. lépés – Jelöld fel a függőleges vonalat
Igazíts egy egyenes vonalzót a lézervonalhoz, majd ceruzával vagy más eltávolítható jelölőeszközzel húzd meg a függőleges vonalat az ajtón.
6. lépés – Kapcsold ki a lézert
A függőleges jelölés elkészítése után kapcsold ki a készüléket.
A vízszintes középvonal beállítása
7. lépés – Nyisd ki ismét az ajtót
Nyisd ki a szekrény ajtaját, hogy a belső forgatómechanizmus ismét jól látható legyen.
8. lépés – Helyezd át a szerszámot az oldalfalra
Rögzítsd a GVAPL01-et a szekrény oldalsó fémfelületén, és ellenőrizd, hogy stabilan tapad.
9. lépés – Kapcsold be a lézert
Nyomd meg a kapcsológombot. Ebben a helyzetben a készülék vízszintes lézervonalat vetít.
10. lépés – Állítsd be a megfelelő magasságot
Mozgasd a szerszámot felfelé vagy lefelé, amíg a vízszintes lézervonal pontosan át nem halad a forgatómechanizmus tengelyének közepén.
A vízszintes vonal helyes pozíciója
A vonalnak a tengely középpontján kell áthaladnia. A középpont fölött vagy alatt futó lézervonal nem megfelelő.
11. lépés – Csukd be az ajtót
A szerszám elmozdítása nélkül csukd be az ajtót, hogy a vízszintes lézervonal megjelenjen a külső felületen.
12. lépés – Jelöld fel a vízszintes vonalat
Igazíts egy egyenes vonalzót a lézervonalhoz, majd húzd meg a vízszintes jelölést az ajtó felületén.
13. lépés – Kapcsold ki a készüléket
A vízszintes jelölés elkészítése után kapcsold ki a lézert.
Mire érdemes figyelni használat közben?
- A szerszámot mindig stabil, mágnesesen tapadó fémfelületre rögzítsd.
- A szerszám beállítása után az ajtót óvatosan csukd be, hogy a készülék ne mozduljon el.
- A függőleges és vízszintes vonalnak is pontosan a belső tengely közepén kell áthaladnia.
- A jelöléshez olyan eszközt használj, amely nem károsítja tartósan az ajtó felületét.
- A lézert a jelölés elkészülte után mindig kapcsold ki.
- A középpont feljelölése után a kivágás vagy furat méretét külön, a felszerelendő szerelvény mérete alapján határozd meg.
A Schneider Electric és a Thalassa termékcsalád
A Schneider Electric villamosenergia-elosztási, vezérlési és automatizálási megoldásokat fejleszt. A GVAPL01 a Thalassa termékcsaládhoz tartozó szerelési tartozék, amelyet a szekrényajtóra kerülő forgatókar pontos kihelyezésének támogatására alakítottak ki.
A termék nem általános vonallézer, hanem célfeladatra készült szerelési segédeszköz. Kialakítása a szekrény felső és oldalsó felületén történő rögzítést, valamint a belső tengelyhely kétirányú feljelölését támogatja.
Környezeti és anyaghasználati információk
A termék csomagolásához újrahasznosított kartont használnak, ugyanakkor a csomagolás nem teljesen műanyagmentes. A termék az EU RoHS követelményeinek mentesítés alapján felel meg, és a REACH szabályozás szerint a küszöbérték feletti SVHC-anyagot tartalmaz.
Mit jelent az SVHC-információ?
Az SVHC-adat az anyagösszetételre és a vegyianyag-szabályozási tájékoztatásra vonatkozik. Nem azonos a rendeltetésszerű használat közbeni közvetlen veszélyjelzéssel, de a termék hulladékkezelésénél és életciklusa végén figyelembe kell venni.
A gyártó ehhez a termékhez nem jelöl javítási vagy visszaváltási lehetőséget. Élettartama végén a készüléket nem szabad a háztartási hulladék közé helyezni; az elektromos és elektronikus berendezésekre vonatkozó helyi elkülönített hulladékgyűjtési szabályok szerint kell leadni.
Részletes műszaki adatok
| Jellemző | Adat |
|---|---|
| Gyártó | Schneider Electric |
| Termékazonosító | GVAPL01 |
| Termékcsalád | Thalassa |
| Készülék rövid neve | GVAS |
| Termék típusa | Forgatókar és középrész kihelyezését segítő lézeres szerelési tartozék |
| Tartozékkategória | Szerelési tartozék |
| Rendeltetés | A szekrényajtóra kerülő forgatókar tengelyközéppontjának lézeres feljelölése |
| Rögzítés módja | Mágneses rögzítés a szekrény felső és oldalsó fémfelületén |
| Tápellátás | 1 darab gombelem |
| Elem polaritása | Pozitív oldal felfelé, negatív oldal lefelé |
| Lézerosztály | 3. osztály |
| Maximális lézerteljesítmény | 5 mW |
| Termék tömege | 0,1 kg |
| SCIP-azonosító | 66ab381c-81b1-42a8-ae7a-ce3f5adb691a |
| EU RoHS | Megfelelés mentesítés alapján |
| REACH-információ | A termék a küszöbérték feletti SVHC-anyagot tartalmaz |
| Újrahasznosított kartonból készült csomagolás | Igen |
| Műanyagmentes csomagolás | Nem |
| Javíthatóság | A gyártó nem jelöl javítási lehetőséget |
| Gyártói visszaváltás | Nem |
| Élettartam végi kezelés | Elkülönített elektromos és elektronikai hulladékgyűjtés szükséges; háztartási hulladékba nem helyezhető |
Önkéntes gyári jótállás
A gyártó a termékre 18 hónap önkéntes gyári jótállást ad. Ez a gyártó saját feltételei szerint, kizárólag a gyártónál érvényesíthető, nem a Lumenetnél.
Használati útmutató
A Schneider Electric GVAPL01 lézeres jelölőszerszám a szekrényajtóra szerelt forgatókar tengelyhelyének pontos feljelölését segíti. A készüléket először a szekrény felső részén, majd az oldalán kell mágnesesen rögzíteni. A két beállítás során feljelölt függőleges és vízszintes vonal metszéspontja adja meg a forgatókar középpontját az ajtón.
Vigyázat – Retinasérülés veszélye
A készülék 3. osztályú, legfeljebb 5 mW teljesítményű lézert használ. Soha ne nézz közvetlenül a lézersugárba.
A közvetlen sugár mellett a fényes vagy tükröző felületekről visszaverődő, illetve szétszóródó lézersugárba se nézz bele. Ennek figyelmen kívül hagyása szemsérülést okozhat.
Az elem behelyezése és a lézer bekapcsolása
1. lépés – Húzd ki az elemtartót
Húzd ki a készülék oldalán található, fiókszerű elemtartót.
2. lépés – Helyezd be a gombelemet
Helyezz egy darab gombelemet a tartóba úgy, hogy a pozitív, „+” jelű oldal felfelé, a negatív, „–” jelű oldal lefelé nézzen.
3. lépés – Csúsztasd vissza az elemtartót
Az elemmel együtt told vissza az elemtartót a készülék házába.
4. lépés – Rögzítsd kattanásig
Nyomd be teljesen az elemtartót. A megfelelő rögzülést egy kattanás jelzi.
5. lépés – Kapcsold be a lézert
A készülék végén található nyomógomb megnyomásával kapcsold be a lézert. Ugyanezzel a gombbal kapcsolhatod ki a jelölés befejezése után.
A függőleges középvonal feljelölése
1. lépés – Rögzítsd a szerszámot a szekrény tetején
Nyisd ki a szekrény ajtaját, majd helyezd a jelölőszerszámot a szekrény felső, mágnesesen tapadó felületére. Ügyelj arra, hogy a mágneses talp stabilan felfeküdjön, és a rögzülés kattanással megtörténjen.
2. lépés – Kapcsold be a lézert
Nyomd meg a kapcsológombot, hogy a készülék függőleges lézervonalat vetítsen a szekrény belsejébe.
3. lépés – Állítsd be a vízszintes helyzetet
Csúsztasd a jelölőszerszámot balra vagy jobbra a szekrény felső felületén, amíg a lézervonal pontosan át nem halad a belső forgatómechanizmus tengelyének közepén.
A függőleges vonal pontos beállítása
A lézervonalnak a forgatómechanizmus középvonalán kell áthaladnia. A középponttól balra vagy jobbra futó vonal hibás jelölést eredményez.
4. lépés – Csukd be az ajtót
A szerszám elmozdítása nélkül óvatosan csukd be a szekrény ajtaját. A lézervonal így az ajtó külső felületén is megjelenik.
5. lépés – Jelöld fel a függőleges vonalat
Igazíts egy egyenes vonalzót a vetített függőleges lézervonalhoz, majd ceruzával vagy más eltávolítható jelölőeszközzel húzd meg a vonalat az ajtó felületén.
6. lépés – Kapcsold ki a lézert
A függőleges jelölés elkészítése után nyomd meg a kapcsológombot, és kapcsold ki a lézert.
A vízszintes középvonal feljelölése
7. lépés – Nyisd ki ismét az ajtót
Nyisd ki a szekrény ajtaját, hogy a belső forgatómechanizmus ismét jól látható legyen.
8. lépés – Rögzítsd a szerszámot a szekrény oldalán
Helyezd át a jelölőszerszámot a szekrény oldalsó, mágnesesen tapadó felületére. Rögzítsd stabilan, kattanásig.
9. lépés – Kapcsold be a lézert
Nyomd meg a kapcsológombot. Ebben a helyzetben a készülék vízszintes lézervonalat vetít a szekrény belsejébe.
10. lépés – Állítsd be a függőleges helyzetet
Mozgasd a jelölőszerszámot felfelé vagy lefelé a szekrény oldalán, amíg a vízszintes lézervonal pontosan át nem halad a forgatómechanizmus tengelyének közepén.
A vízszintes vonal pontos beállítása
A lézervonalnak a forgatómechanizmus középpontján kell áthaladnia. A tengely fölött vagy alatt futó vonal nem megfelelő.
11. lépés – Csukd be az ajtót
A beállított szerszám elmozdítása nélkül óvatosan csukd be a szekrény ajtaját. A vízszintes lézervonal megjelenik az ajtó külső felületén.
12. lépés – Jelöld fel a vízszintes vonalat
Igazíts egy egyenes vonalzót a vetített vízszintes lézervonalhoz, majd jelöld fel a vonalat az ajtó felületén.
13. lépés – Kapcsold ki a lézert
A vízszintes jelölés elkészítése után nyomd meg a kapcsológombot, és kapcsold ki a készüléket.
A középpont meghatározása
A függőleges és a vízszintes jelölővonal metszéspontja adja meg a belső forgatómechanizmus tengelyének helyét a szekrényajtón. Ez a pont használható a forgatókar ajtóoldali elhelyezésének középpontjaként.
A jelölés határa
A GVAPL01 a tengely középpontjának feljelölését segíti. A szükséges nyílás alakját, átmérőjét és további szerelési méreteit a felszerelendő forgatókar konkrét kialakításához kell igazítani.
Fő műszaki és használati adatok
| Jellemző | Adat |
|---|---|
| Gyártó | Schneider Electric |
| Termékazonosító | GVAPL01 |
| Rendeltetés | A szekrényajtóra szerelt forgatókar tengelyhelyének lézeres feljelölése |
| Rögzítés | Mágneses rögzítés a szekrény felső és oldalsó felületén |
| Tápellátás | 1 darab gombelem |
| Elem polaritása | Pozitív oldal felfelé, negatív oldal lefelé |
| Lézerosztály | 3. osztály |
| Maximális lézerteljesítmény | 5 mW |
| Jelölés eredménye | A függőleges és vízszintes középvonal metszéspontja jelöli a forgatómechanizmus tengelyének helyét |
