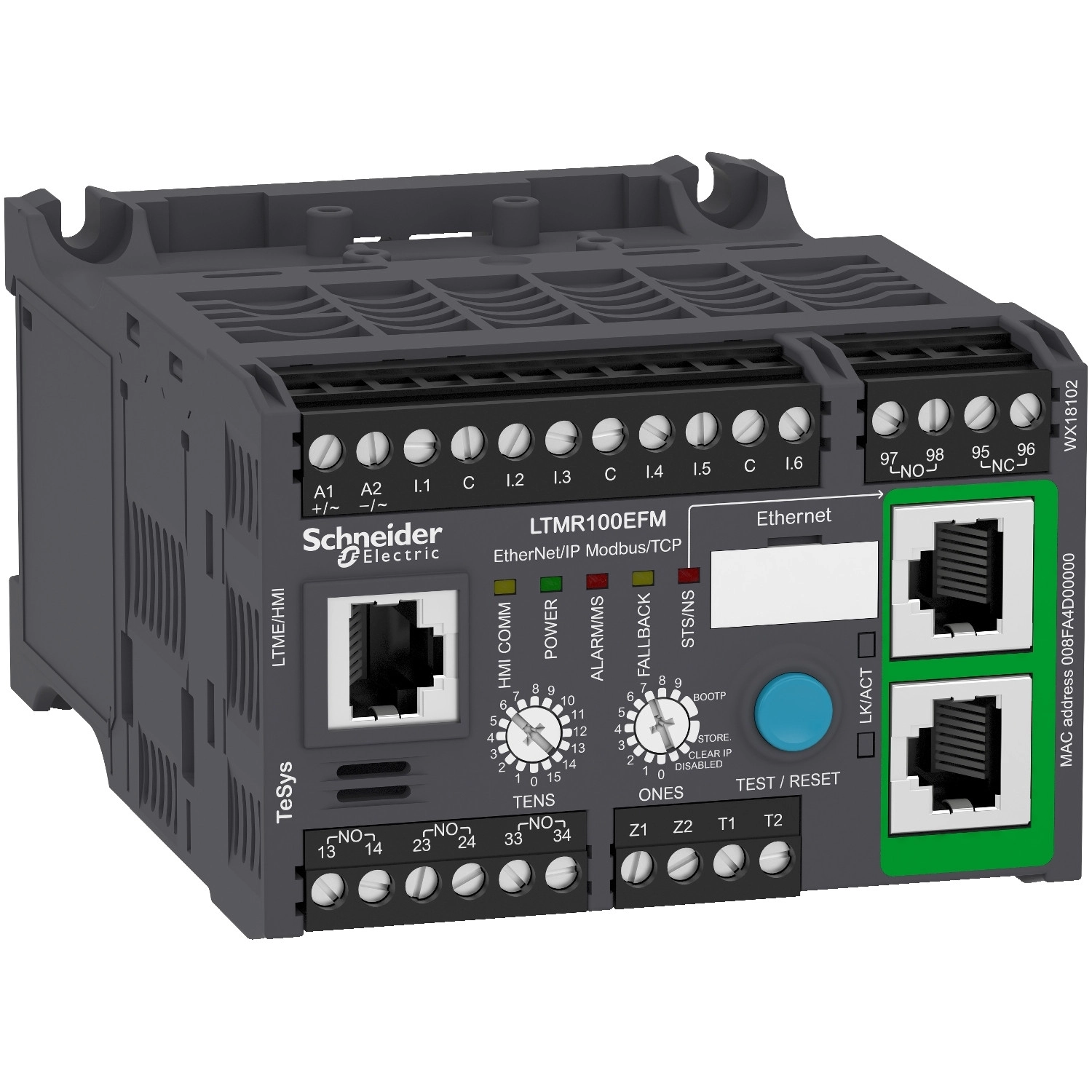

A Schneider Electric TeSys T LTMR100EFM motor vezérlő egy rendkívül sokoldalú, Ethernet/IP és Modbus/TCP kommunikációs protokollokkal ellátott eszköz, amely kiváló megoldást nyújt az ipari motorok felügyeletére és vezérlésére. Ez a motor kontroller 5-től 100 amperig terjedő mérési tartománnyal rendelkezik, és 100-240 V AC 50/60 Hz tápfeszültséggel üzemel, amely ideálissá teszi különféle ipari alkalmazásokhoz.
A TeSys T sorozat LTMR jelzésű motorvezérlője 6 bemenettel és 3 kimenettel rendelkezik, amelyek lehetővé teszik a részletes motorfelügyeletet és rugalmas vezérlési lehetőségeket biztosítanak. A készülék széles körű védelmi funkciókkal van ellátva, többek között polaritásvédelem, túlterhelés elleni védelem, fázis kiegyensúlyozatlanság elleni védelem, hosszú idejű túlterhelés elleni védelem, hőmérséklet-védelem, teljesítménytényező-változás elleni védelem, termikus túlterhelés-védelem, elakadó rotor védelem, földzárlat-védelem, terhelésingadozás elleni védelem és fázishiba elleni védelem funkcióval.
Az eszköz 1 Gn rezgésállósággal rendelkezik szimmetrikus sínre szerelve, és akár 4 Gn rezgésállósággal lemezre szerelve, ami kiváló mechanikai robusztusságot biztosít még a legzordabb ipari környezetben is. A készülék -20°C és +60°C közötti üzemi hőmérsékleten működőképes, és IP20 védettségi fokozattal rendelkezik.
A TeSys T LTMR100EFM kiemelkedően pontos mérési képességekkel rendelkezik, beleértve a fázisáramok, hőmérséklet, földzárlati áram, átlagáram és kiegyensúlyozatlansági áram mérését. Az áram esetében 0,02-es pontossággal, feszültség esetén 1%-os (100-830 V tartományban), teljesítménytényező tekintetében pedig 3%-os pontossággal mér. A vezérlő kimeneti kapcsolási frekvenciája maximum 2 Hz, 5A terhelhetőséggel 250 V AC vagy 30 V DC feszültségen.
A hálózati és gépi diagnosztikai funkciók között megtalálható a túlterhelést követő várakozási idő, a motorvezérlési parancsok rögzítése, trip kontextusinformációk, fázishiba és földzárlathiba számlálók, indítási áram és idő, trip előzmény-információk, hibarögzítés, eseményrögzítés, a túlterhelési kioldás előtti hátralévő üzemidő, valamint üzemóra-számláló/üzemidő funkciók is. A készülékhez web szerver szolgáltatás is tartozik, ami megkönnyíti a távoli felügyeletet és konfigurálást.
Schneider Electric TeSys T - LTMR100EFM - vezérlő ETHERNET 5 - 100A 230VAC műszaki adatok
Fő jellemzők
Sorozat: TeSys
Termék neve: TeSys T
Eszköz rövid neve: LTMR
Termék vagy alkatrész típusa: Motorvezérlő
Eszköz alkalmazása: Berendezés felügyelete és vezérlése
Mérési áram: 5...100 A
Névleges tápfeszültség: 100...240 V AC 50/60 Hz
Áramfogyasztás: 8...62,8 mA
Tápfeszültség határok: 93,5...264 V AC
Kommunikációs port protokoll: Modbus TCP/EtherNet/IP
Busz típus: Ethernet IEEE 802.3 interfész, címzés 0...159, átviteli sebesség 10...100 Mbit/s, RJ45 2 árnyékolt sodrott érpárral
Kiegészítő jellemzők
Névleges szigetelési feszültség: 690 V az EN/IEC 60947-1, CSA C22.2 No 14 és UL 508 szerint
Névleges impulzus feszültség: 4 kV tápellátás, bemenetek és kimenetek az EN/IEC 60947-4-1 szerint; 6 kV áram vagy feszültségmérő áramkör az EN/IEC 60947-4-1 szerint; 0,8 kV kommunikációs áramkör az EN/IEC 60947-4-1 szerint
Rövidzárlati ellenállás: 100 kA az EN/IEC 60947-4-1 szerint
Társított biztosíték névleges értéke: 4 A gG kimenethez, 0,5 A gG vezérlőáramkörhöz
Védelem típusa: Fordított polaritás védelem, túlterhelés, fázis kiegyensúlyozatlanság, túlterhelés (hosszú idejű), hővédelem, teljesítménytényező változás, termikus túlterhelés védelem, elakadt forgórész, földzárlat védelem, terhelés ingadozás, fáziskimaradás
Bemeneti és kimeneti jellemzők
Logikai bemenetek száma: 6
Bemeneti áram: 3,1 mA 100 V-nál, 7,5 mA 240 V-nál
Maximális kimeneti kapcsolási frekvencia: 2 Hz
Terhelési áram: 5 A 250 V AC-nél logikai kimenethez, 5 A 30 V DC-nél logikai kimenethez
Megengedett teljesítmény: 480 VA (AC-15), Ie = 2 A, 500000 ciklus (kimenet); 30 W (DC-13), Ie = 1,25 A, 500000 ciklus (kimenet)
Kapcsolatok típusa és összetétele: 1 NO + 1 NC hibajel, 3 NO
Mérési jellemzők
Mérés típusa: I1, I2, I3 fázisáram RMS, hőmérséklet, földzárlati áram, átlagos áram Iavg, kiegyensúlyozatlansági áram
Mérési pontosság: 5...15% földzárlati áram belső mérés, 1% feszültség (100...830 V), 3% teljesítménytényező, 5% földzárlati áram külső mérés, +/- 30 perc/év belső óra, 0,02 hőmérséklet, 5% aktív és reaktív teljesítmény, 0,02 áram
Fizikai jellemzők
Szélesség: 91 mm
Magasság: 61 mm
Mélység: 122,5 mm
Nettó tömeg: 0,53 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi magasság: <= 2000 m teljesítménycsökkentés nélkül
Mechanikai robusztusság: Rezgések szimmetrikus sínre szerelve: 1 Gn, 5...300 Hz az EN/IEC 60068-2-6 szerint; Rezgések lemezre szerelve: 4 Gn, 5...300 Hz az EN/IEC 60068-2-6 szerint; Ütések félszinusz hullám gyorsulás: 15 Gn 11 ms-ig az EN/IEC 60068-2-27 szerint
